Техническое описание монтажной плиты 100M-20F

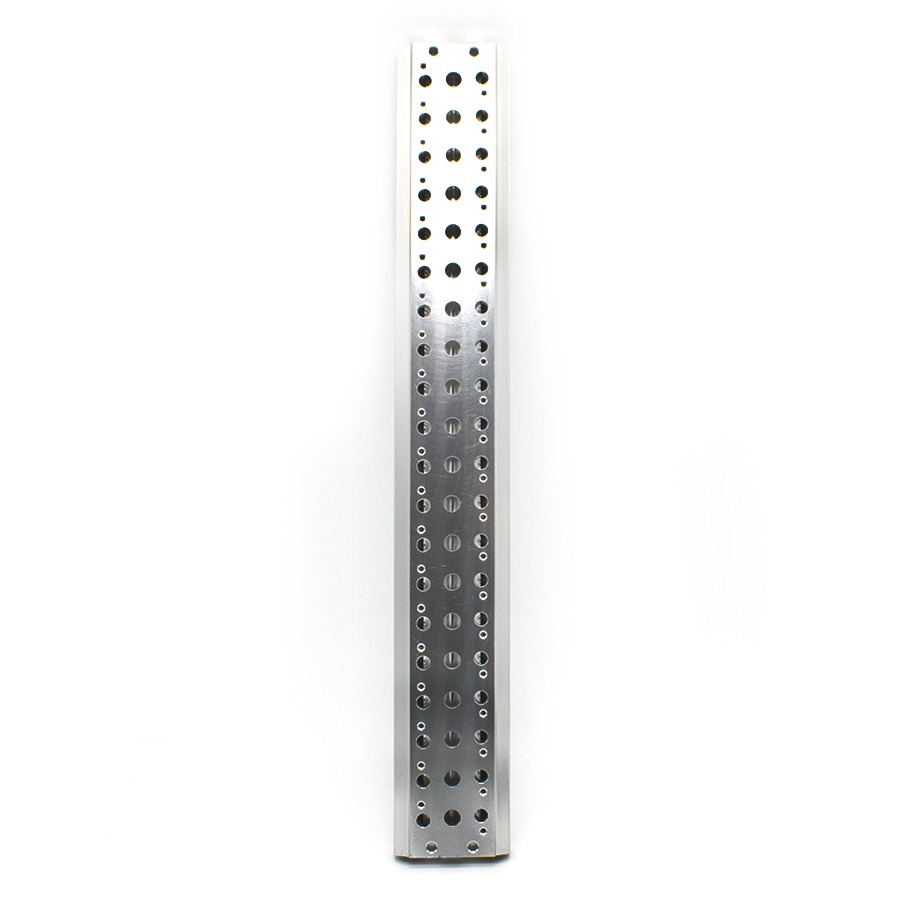

Многостанционная монтажная плита серии 100M-20F представляет собой прецизионный блок коллекторного типа, предназначенный для группового монтажа пневматических распределителей с электромагнитным управлением (серии 4V100, схемы 5/2 и 5/3). Изделие обеспечивает компактное размещение пневмокомпонентов и централизованный отвод отработанного сжатого воздуха через общие выхлопные каналы.

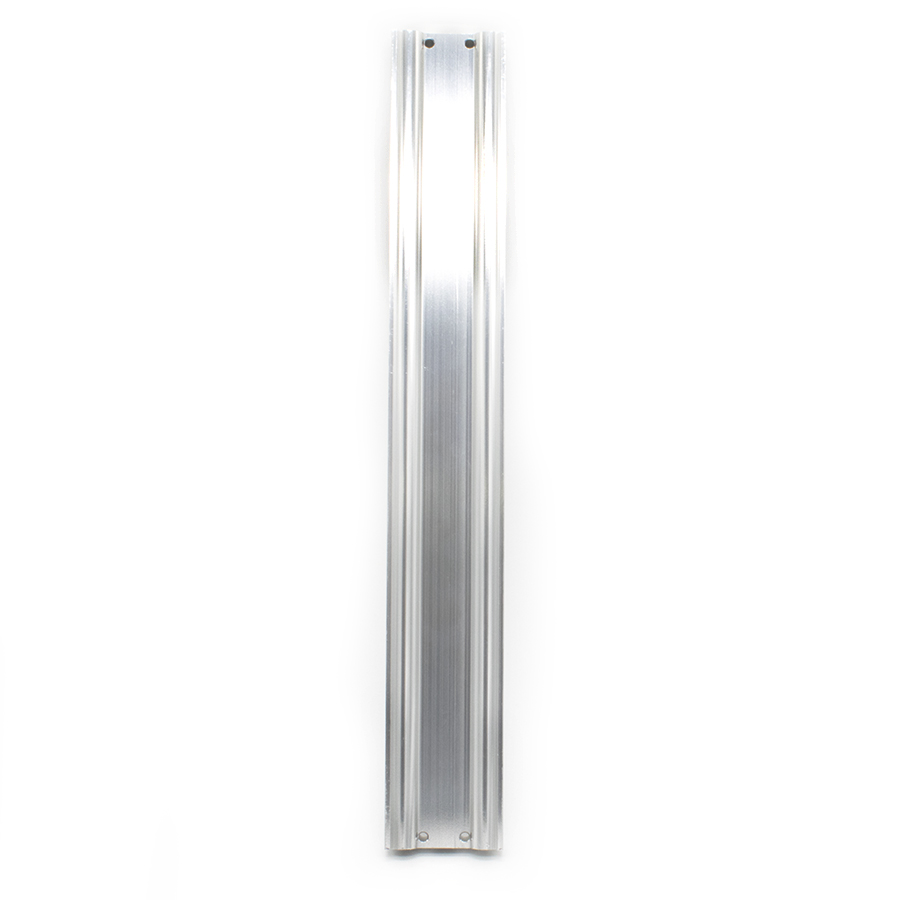

Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров при воздействии вибрационных нагрузок и перепадов давления. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам управления.
Технические особенности:
- Количество монтажных позиций: 20 станций.
- Тип сопряжения: стыковой монтаж в соответствии с внутренними стандартами серии 100.
- Рабочая среда: очищенный сжатый воздух (степень фильтрации не менее 40 мкм).
- Рабочее давление: до 1.0 МПа.
- Температурный диапазон эксплуатации: от -20°C до +70°C.
Комплектация включает в себя базовый блок коллектора, комплект метизов (40 винтов) и систему уплотнительных элементов (20 прокладок) для обеспечения герметичности интерфейса «плита-распределитель» согласно нормам ГОСТ 15152-69.
