Техническое описание монтажной плиты серии 100M-8F

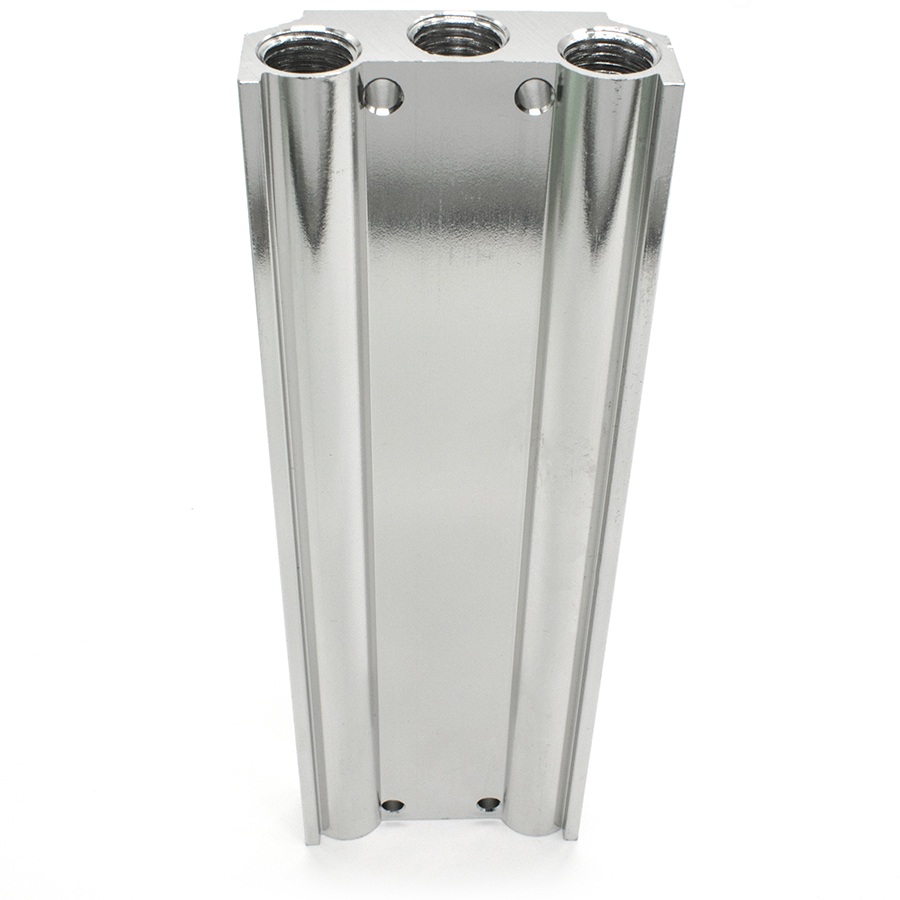

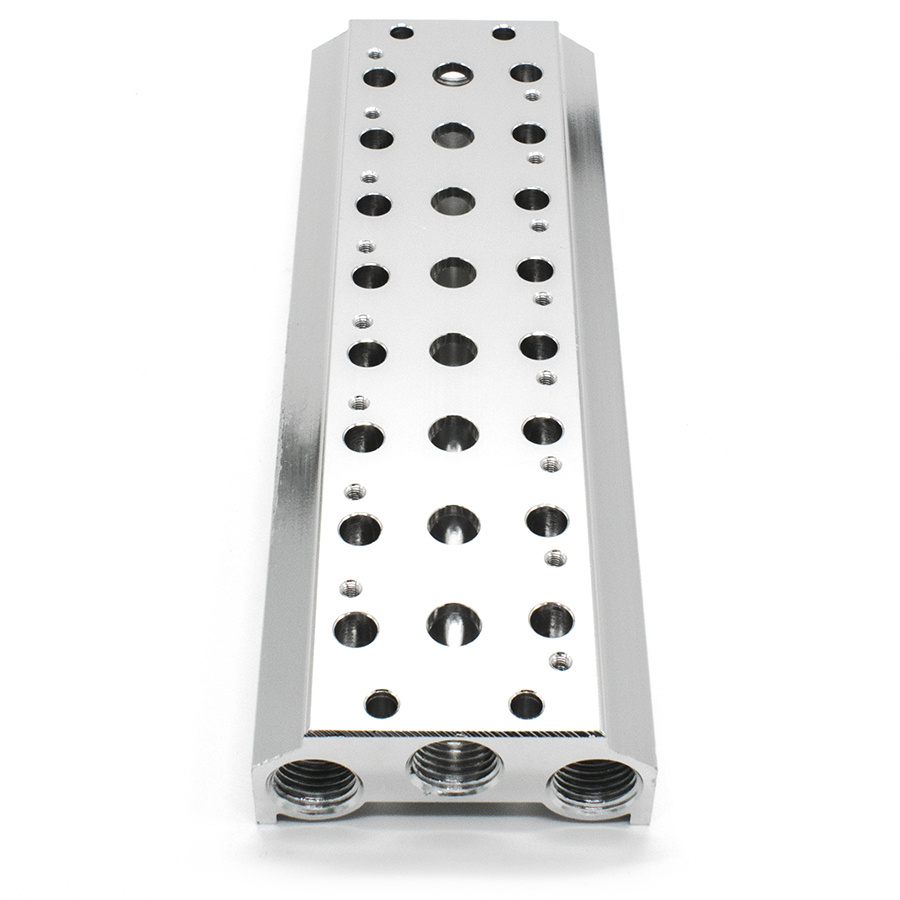

Монтажная плита модели 100M-8F представляет собой групповой коллектор, предназначенный для компактного монтажа и объединения линий питания и выхлопа пневматических распределителей 100-й серии (типоразмер 1/8") с конфигурацией 5/2 и 5/3. Изделие обеспечивает централизованный подвод сжатого воздуха и общий сброс отработанной среды, что оптимизирует пневматическую схему и упрощает техническое обслуживание системы.
Конструктивные особенности и эксплуатационные характеристики:
- Количество посадочных мест: 8 станций для установки распределителей.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозионным покрытием.
- Совместимость: Пневмораспределители серии 4V100 (5/2, 5/3).
- Тип монтажа: Групповой, с фиксацией через сквозные отверстия в корпусе плиты.
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм).
- Соответствие стандартам: Изделие изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Комплектация:
- Монтажная плита — 1 шт.
- Винты крепления распределителя — 16 шт.
- Уплотнительные прокладки (интерфейс плита-распределитель) — 8 шт.
Применение данной плиты позволяет существенно сократить количество фитингов и пневмотрубок в шкафах управления, обеспечивая высокую герметичность соединений и надежность эксплуатации в промышленных условиях.
