Техническое описание монтажной плиты 100M-12F

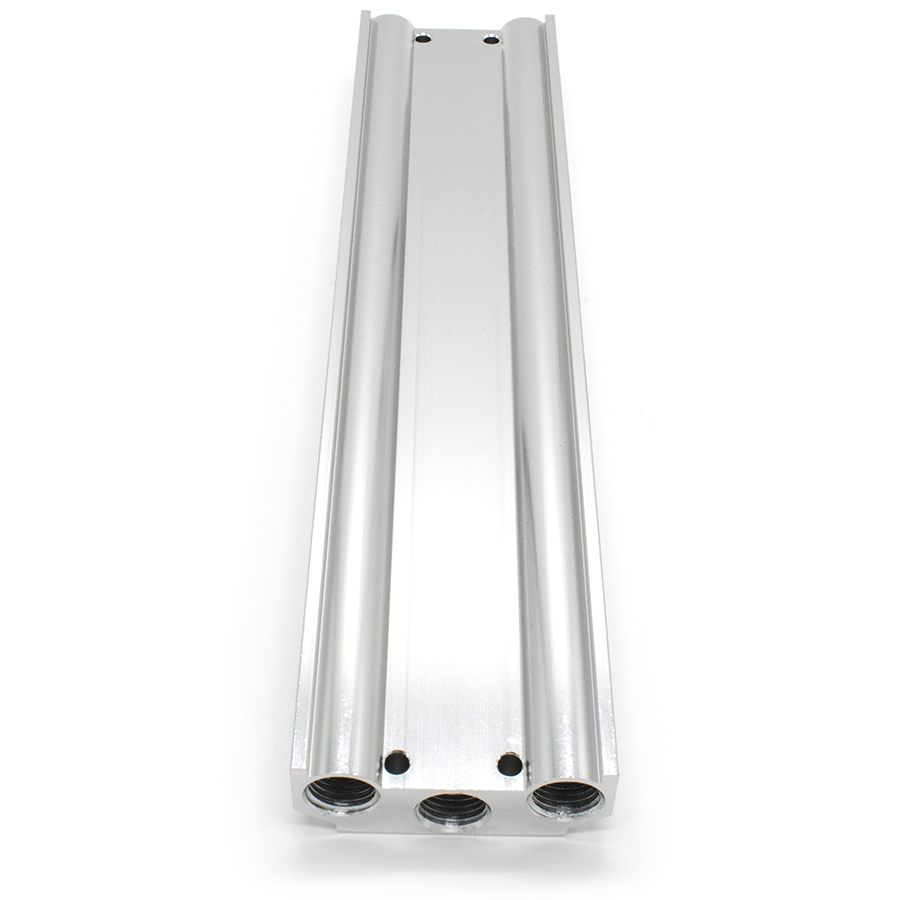

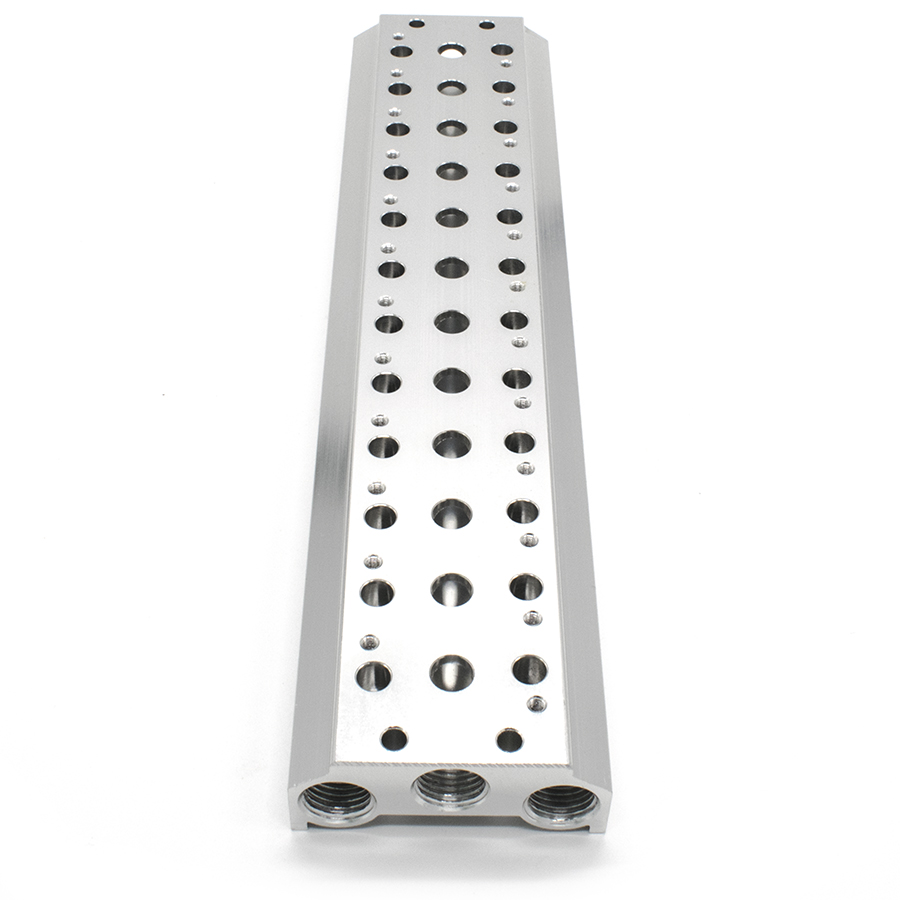

Монтажная плита серии 100M-12F представляет собой коллекторный блок, предназначенный для группового монтажа пневматических распределителей 100-й серии с конфигурацией портов 5/2 и 5/3. Изделие обеспечивает объединение каналов питания (1) и выхлопа (3, 5), что оптимизирует пневматическую схему и упрощает процесс инсталляции оборудования в системы промышленной автоматизации.
Конструкция выполнена из коррозионностойкого алюминиевого сплава методом прецизионной механической обработки, что гарантирует герметичность соединений и соответствие геометрических параметров посадочных мест. Продукт соответствует требованиям ГОСТ 15150-69 по условиям эксплуатации в различных климатических районах и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики и комплектация:
- Количество монтажных позиций: 12 станций для установки распределителей.
- Совместимость: Пневмораспределители серии 4V100 (5/2, 5/3 лин/поз).
- Тип выхлопа: Объединенный (централизованный).
- Материал корпуса: Анодированный алюминий.
- Комплект поставки:
- Плита монтажная — 1 шт.
- Крепежные винты — 24 шт. (по 2 шт. на позицию).
- Уплотнительные элементы (прокладки) — 24 шт.
Монтаж и эксплуатация изделия должны производиться с соблюдением норм ГОСТ 18460-91, регламентирующего общие технические требования к пневматическим приводам и устройствам.
