Техническое описание монтажной плиты 200M-4F

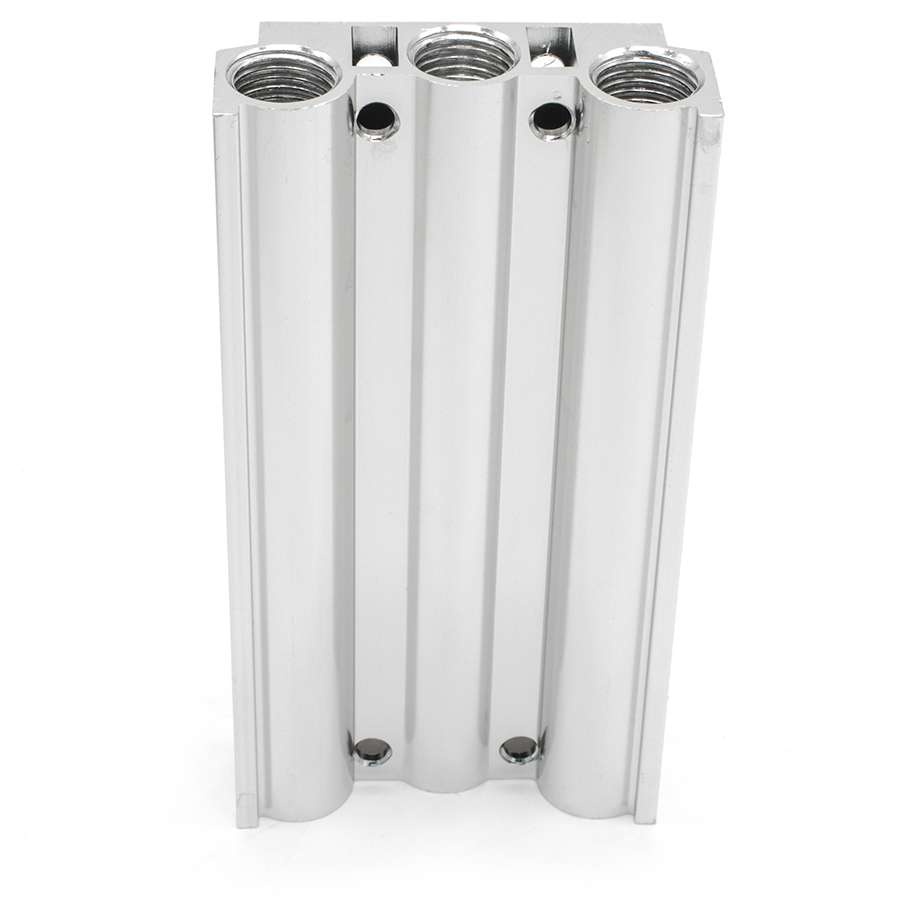

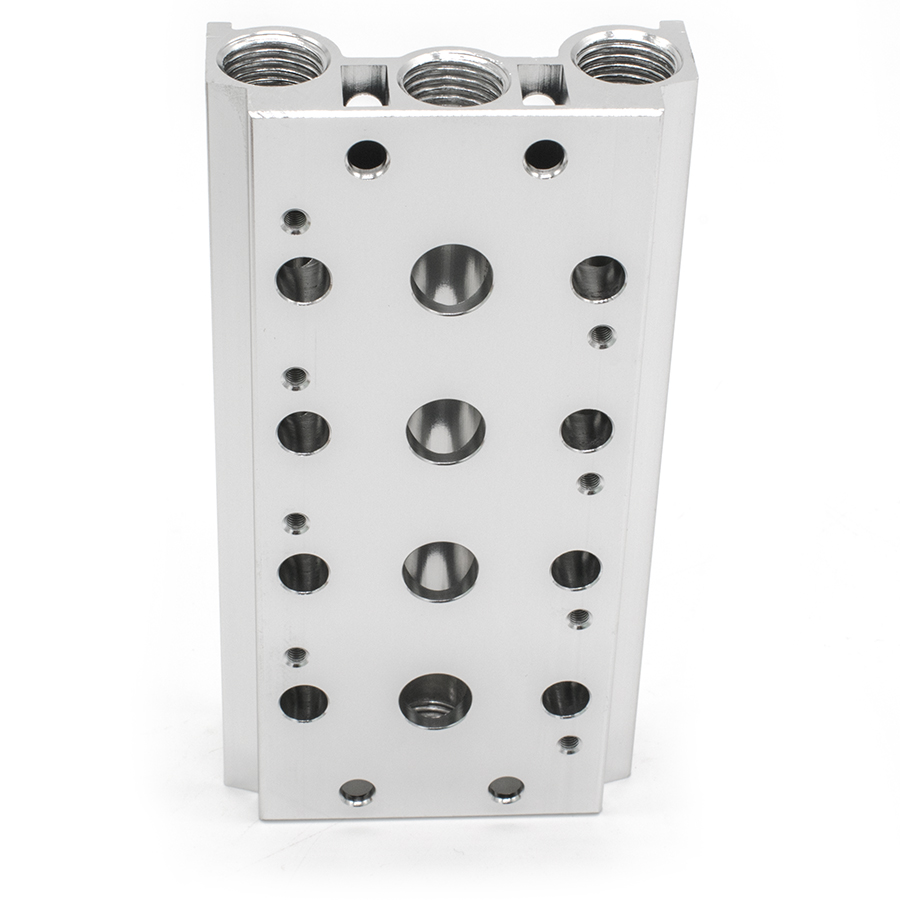

Монтажная плита серии 200M-4F представляет собой коллекторное основание, предназначенное для группового монтажа пневматических распределителей 200-й серии с конфигурацией портов 5/2 и 5/3. Изделие обеспечивает компактное размещение пневмокомпонентов и организацию единого канала питания и выхлопа, что существенно оптимизирует пневматическую разводку в системах промышленной автоматизации.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров и долговечность эксплуатации. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневматических приводов и устройств.
Технические характеристики и особенности:
- Количество монтажных мест: 4 позиции для распределителей.
- Совместимость: пневмораспределители серии 4V200.
- Тип распределения: объединенный выхлоп и общая магистраль питания.
- Материал корпуса: анодированный алюминий.
- Стандарт соответствия: ГОСТ 18460-91.
Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителя — 8 шт. (по 2 на позицию).
- Уплотнительные прокладки (интерфейс плита-распределитель) — 4 шт.
