Техническое описание монтажной плиты 200M-9F

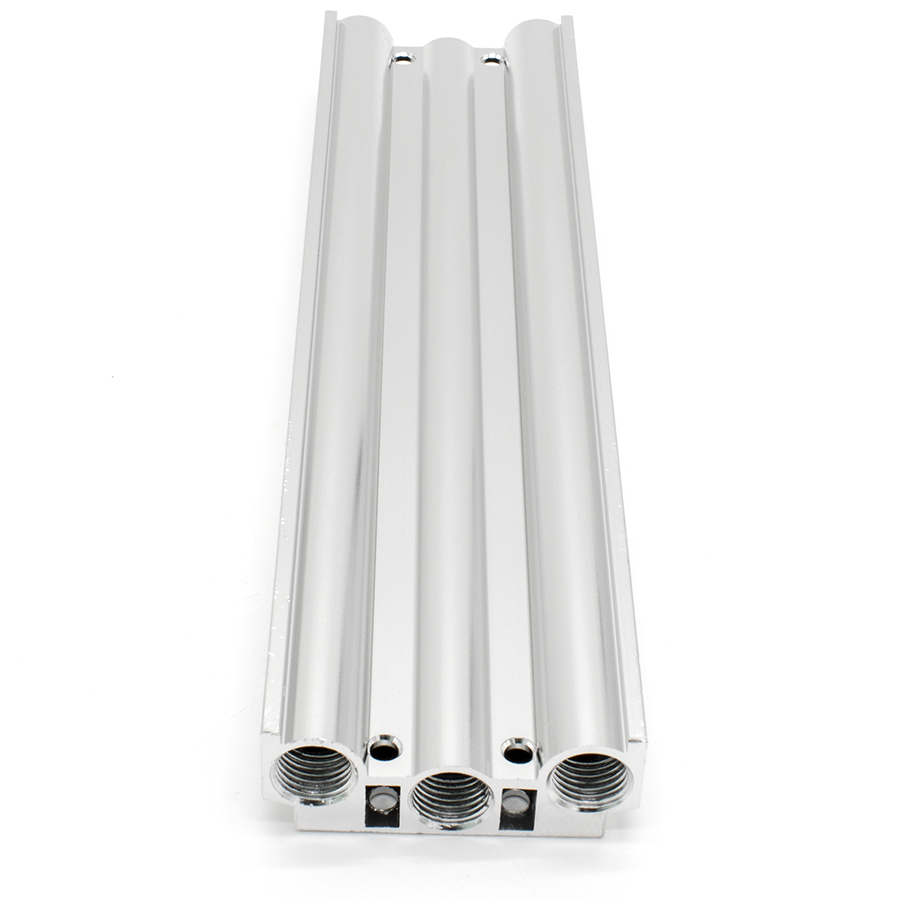

Монтажная плита серии 200M-9F представляет собой прецизионный блок коллекторного типа, предназначенный для группового монтажа пневматических распределителей 200-й серии с конфигурацией портов 5/2 и 5/3. Изделие обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и снижает уровень шума в рабочей зоне.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров и герметичность соединений в условиях интенсивной эксплуатации. Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики:
- Количество монтажных мест: 9
- Совместимость: пневмораспределители серии 4V200
- Тип управления: электропневматическое / пневматическое
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации согласно ГОСТ 17433-80)
- Материал корпуса: анодированный алюминий

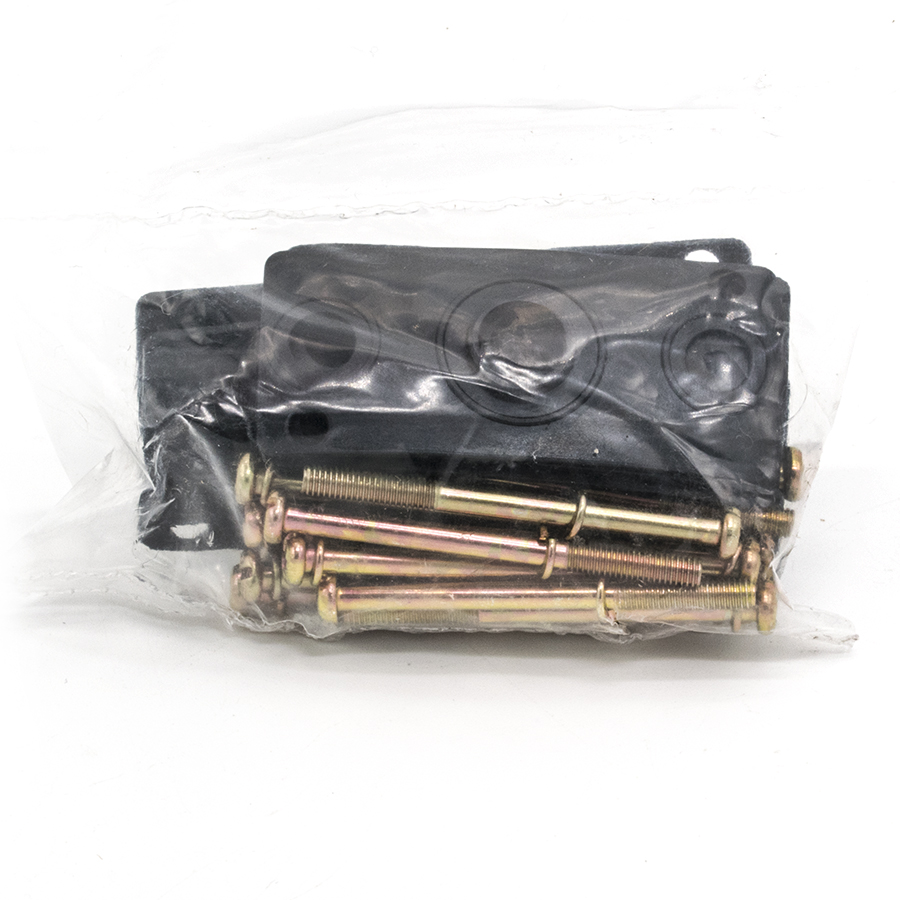

- Комплектация: монтажный блок (1 шт.), винты крепления распределителей (18 шт.), уплотнительные прокладки (9 шт.)
Применение данной плиты позволяет существенно сократить время монтажа и упростить техническое обслуживание пневмосистемы, обеспечивая надежную фиксацию исполнительных механизмов согласно промышленным стандартам.
