Техническое описание монтажной плиты 200M-10F

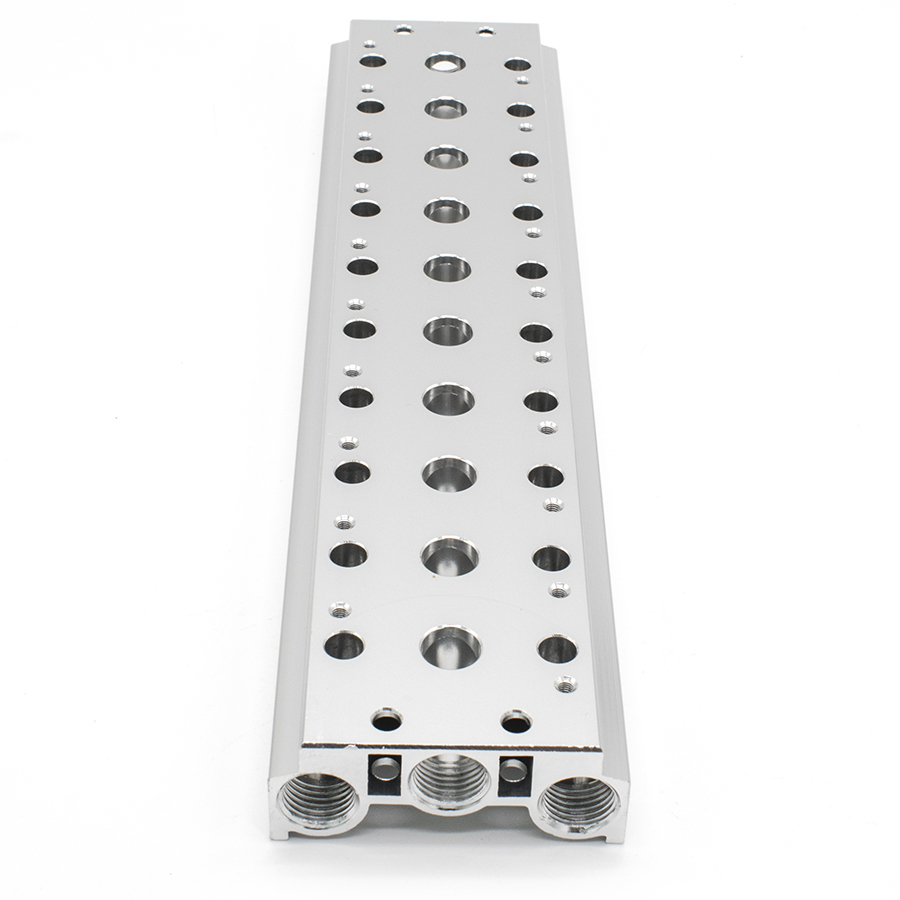

Многостанционная монтажная плита серии 200M-10F представляет собой групповой коллектор, предназначенный для компактного монтажа до десяти пневматических распределителей 200-й серии (типоразмеры 5/2 и 5/3). Устройство обеспечивает централизованное подведение сжатого воздуха и объединение выхлопных линий, что оптимизирует пневматическую разводку и снижает количество соединительных фитингов в системе.

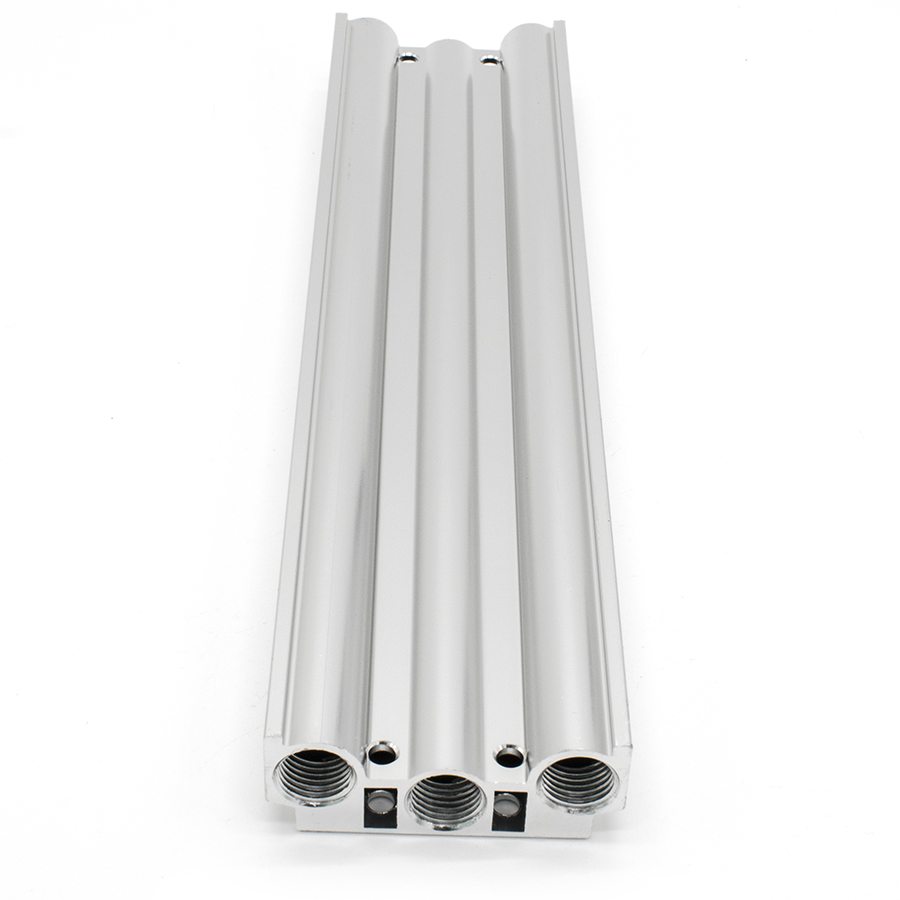

Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что соответствует требованиям эксплуатационной надежности в промышленных пневмосистемах. Изделие спроектировано с учетом стандартов ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 18460-91 (общие технические требования к пневмоприводам).
Технические характеристики и комплектация:
- Количество установочных мест: 10 станций.
- Совместимость: пневмораспределители серии 4V200.
- Тип управления устанавливаемых распределителей: электромагнитное или пневматическое.
- Материал корпуса: анодированный алюминий.
- Комплект поставки включает: монтажную плиту (1 шт.), винты крепления распределителей (20 шт.), комплекты уплотнений интерфейса «плита-распределитель» (10 шт.).
Монтажная плита обеспечивает герметичность соединений и минимизацию потерь давления в системе, соответствуя нормам безопасности и техническим регламентам для пневматического оборудования.
