Техническое описание монтажной плиты 300M-5F

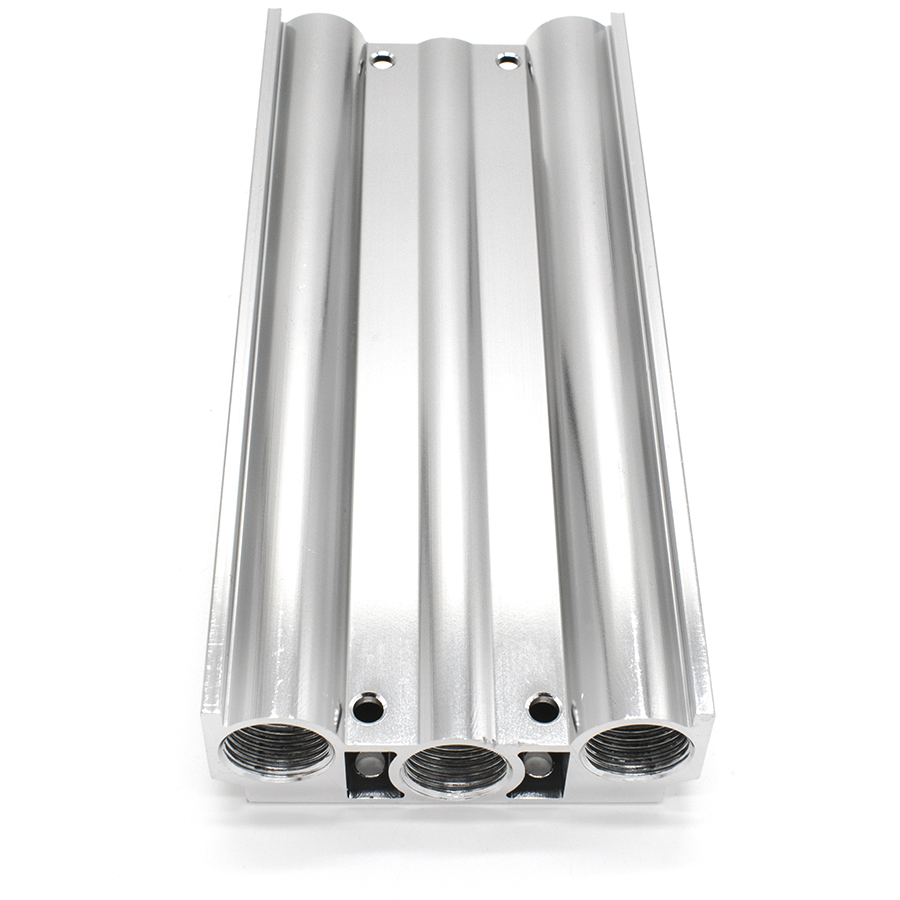

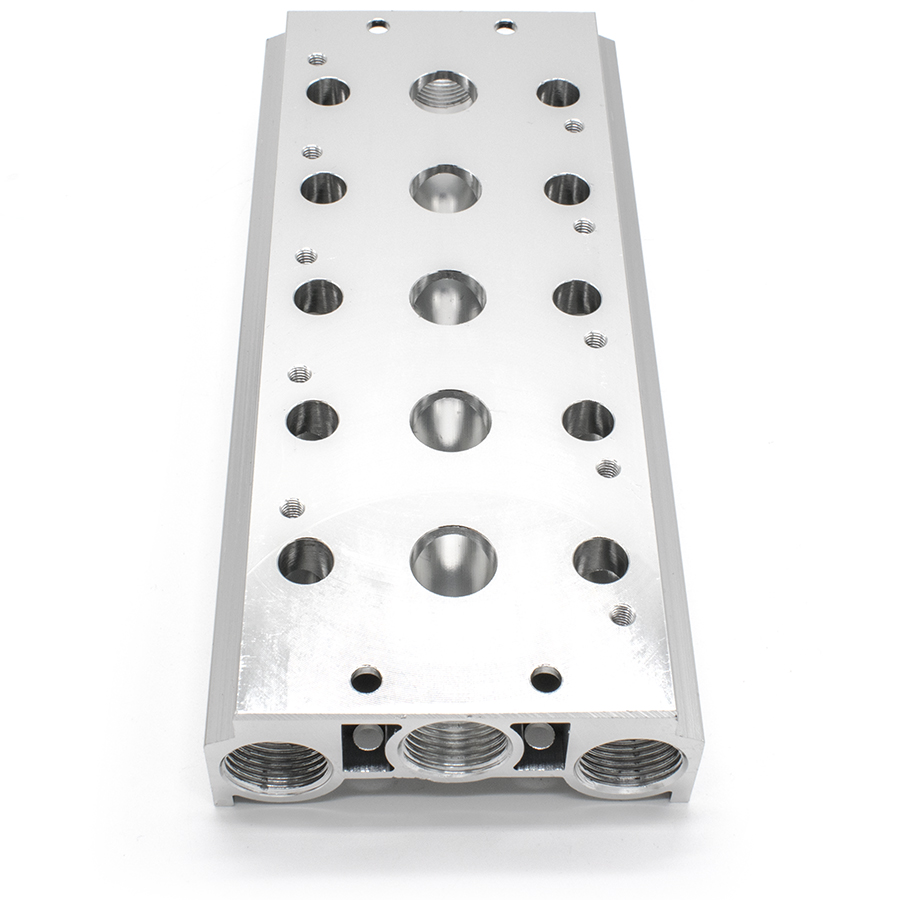

Многостанционная монтажная плита серии 300M-5F предназначена для группового монтажа пневматических распределителей 300-й серии (линейности 5/2 и 5/3). Изделие обеспечивает компактное размещение до 5 пневмораспределителей с организацией общего канала питания и объединенного выхлопа, что существенно оптимизирует пневматическую схему и упрощает разводку магистралей.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозионным покрытием, что гарантирует стабильность геометрических параметров и герметичность соединений в условиях интенсивной эксплуатации. Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики:
- Тип: Групповой коллектор (манифольд);
- Количество монтажных мест: 5;
- Совместимость: Пневмораспределители серии 4V300;
- Схема распределения: 5/2, 5/3 лин/поз;
- Тип выхлопа: Объединенный;
- Материал корпуса: Анодированный алюминий;
- Стандарт проектирования: ГОСТ 18460-91.
Комплектация:
- Монтажная плита — 1 шт;
- Винты крепления распределителей — 10 шт;
- Комплект межфланцевых уплотнений — 5 шт.
