Техническое описание монтажной плиты 300M-8F

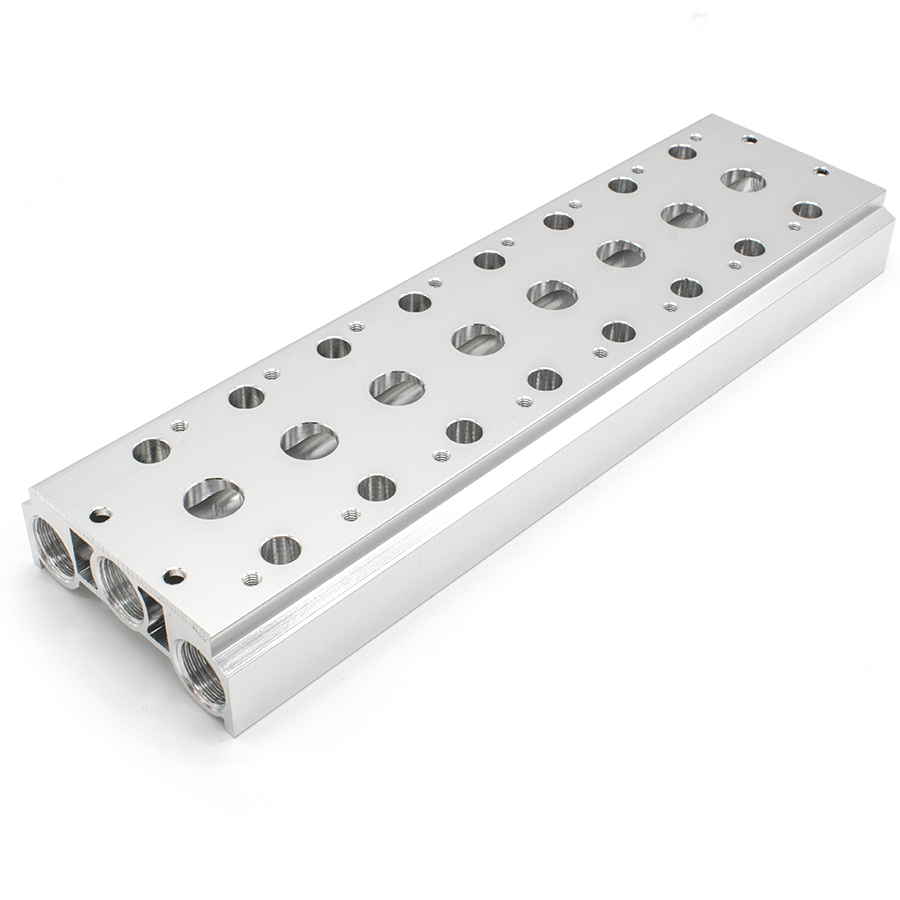

Монтажная плита серии 300M-8F представляет собой специализированный коллекторный блок, предназначенный для группового монтажа пневматических распределителей 300-й серии (схемы 5/2 и 5/3). Данный компонент обеспечивает компактное размещение пневмоаппаратуры и организацию общей линии питания и выхлопа, что существенно упрощает пневматическую разводку в системах промышленной автоматизации.
Технические характеристики и конструктивные особенности:
- Количество монтажных мест: 8 позиций для установки распределителей.
- Тип присоединения: Групповой монтаж с общим каналом питания и выхлопа.
- Совместимость: Пневмораспределители серии 4V300 и аналоги.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозионным покрытием.
- Рабочая среда: Сжатый воздух (очищенный, с содержанием масла или без него).
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Комплектация поставки:
- Монтажная плита — 1 шт.
- Комплект фиксирующих винтов (по 2 шт. на позицию) — 16 шт.
- Комплект уплотнительных элементов (плита-распределитель) — 8 шт.
Применение данной плиты позволяет минимизировать количество фитингов и трубок, обеспечивая герметичность соединений и высокую ремонтопригодность пневмосистемы в соответствии с нормами ГОСТ 12.2.101-84.
