Техническое описание монтажной плиты VF3000M-18F

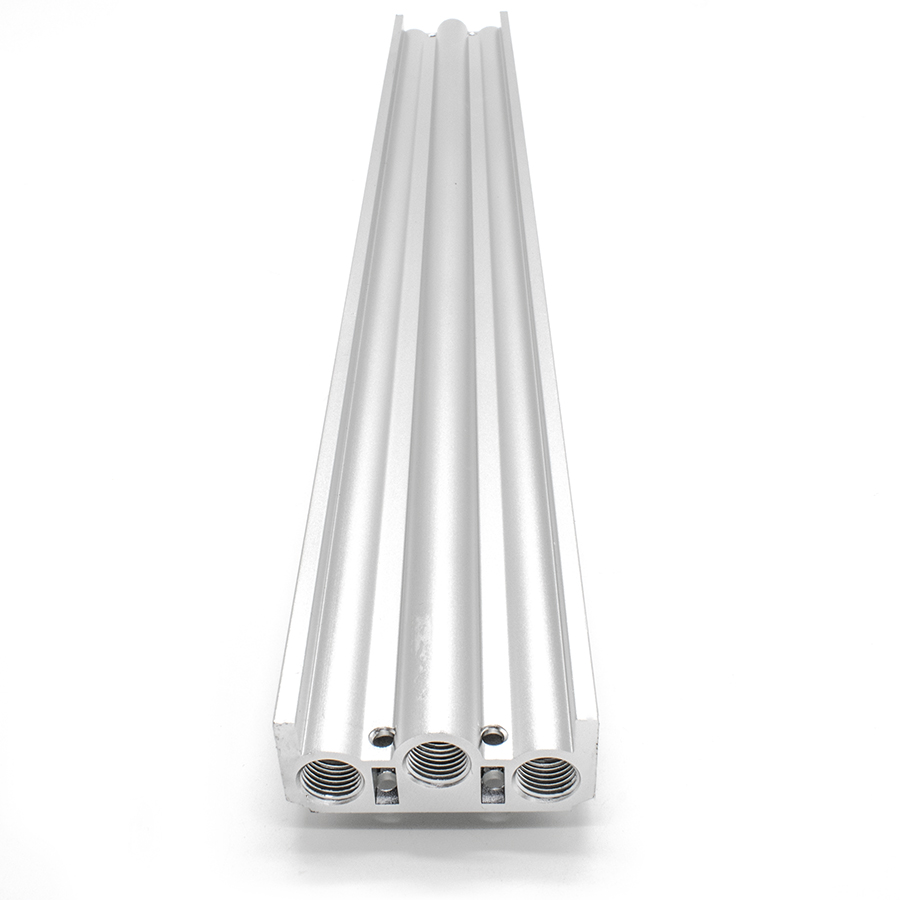

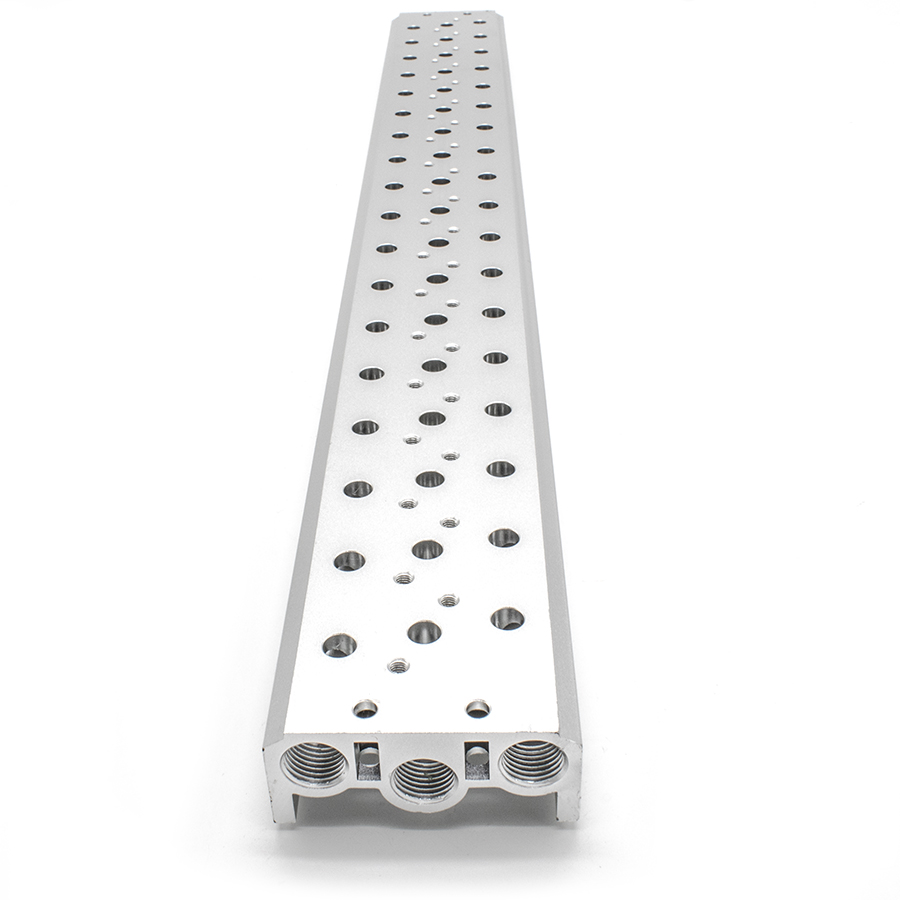

Монтажная плита серии VF3000M-18F представляет собой специализированный коллекторный блок, предназначенный для группового монтажа пневматических распределителей. Данный компонент обеспечивает компактное размещение пневмоостровов, оптимизацию разводки пневматических линий и централизацию подвода сжатого воздуха.
Конструктивные особенности и технические параметры:
- Тип исполнения: Многостанционная плита (манифольд) для пневмораспределителей серии VF3000.
- Количество посадочных мест: 18 станций для установки клапанов.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием, обеспечивающий долговечность и устойчивость к агрессивным средам.
- Рабочая среда: Очищенный сжатый воздух (с фильтрацией не менее 40 мкм), с содержанием масла или без него.
- Рабочее давление: Соответствует характеристикам устанавливаемых распределителей (номинально до 1.0 МПа).
- Стандарты производства: Изделие разработано с учетом требований ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 18460-91 (пневмоприводы и устройства пневматические).
Преимущества использования:
Использование плиты VF3000M-18F позволяет существенно сократить время на монтаж и техническое обслуживание пневмосистемы. Общий канал питания и выхлопа снижает количество необходимых фитингов и пневмотрубок, что минимизирует риск утечек и повышает общую надежность промышленного оборудования.
