Техническое описание монтажной плиты VF3000M-17F

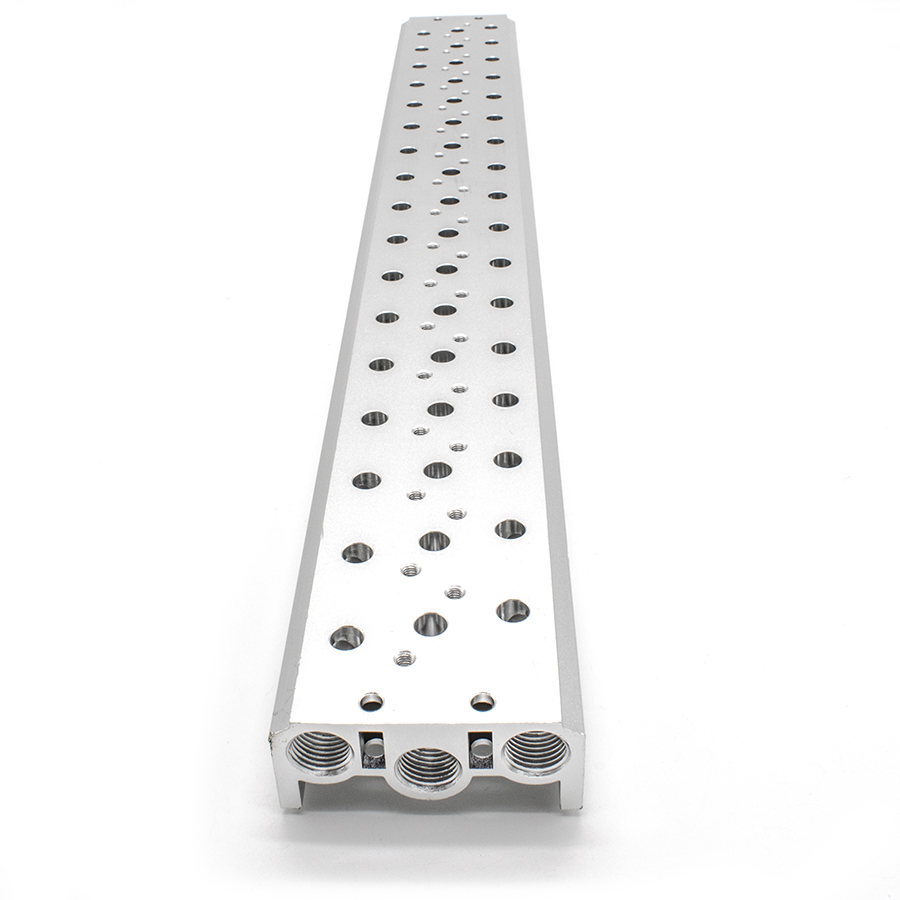

Монтажная плита серии VF3000M-17F представляет собой прецизионный компонент пневматической системы, предназначенный для группового монтажа (формирования пневмоостровов) электропневматических распределителей серии VF3000. Изделие обеспечивает компактное размещение исполнительных механизмов и централизованный подвод/отвод сжатого воздуха.
Конструктивные особенности и технические характеристики:
- Тип конструкции: Моноблочная многостанционная плита.
- Количество посадочных мест: 17 станций для установки распределителей.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием.
- Среда эксплуатации: Подготовленный сжатый воздух (очищенный, с распылением масла или без него).
- Соответствие стандартам: Изготовлено с учетом требований ГОСТ 15150-69 (исполнение для различных климатических районов) и ГОСТ 18460-91 (общие технические требования к пневмоприводам).
- Тип присоединения: Резьбовые порты для общего питания и выхлопа, обеспечивающие минимальные потери давления.
Преимущества использования:
Применение данной плиты позволяет оптимизировать пневматическую разводку, сократить количество фитингов и трубок, а также упростить техническое обслуживание системы. Конструкция обеспечивает высокую жесткость и герметичность соединений в соответствии с нормами ГОСТ по пневматическим устройствам управления.
