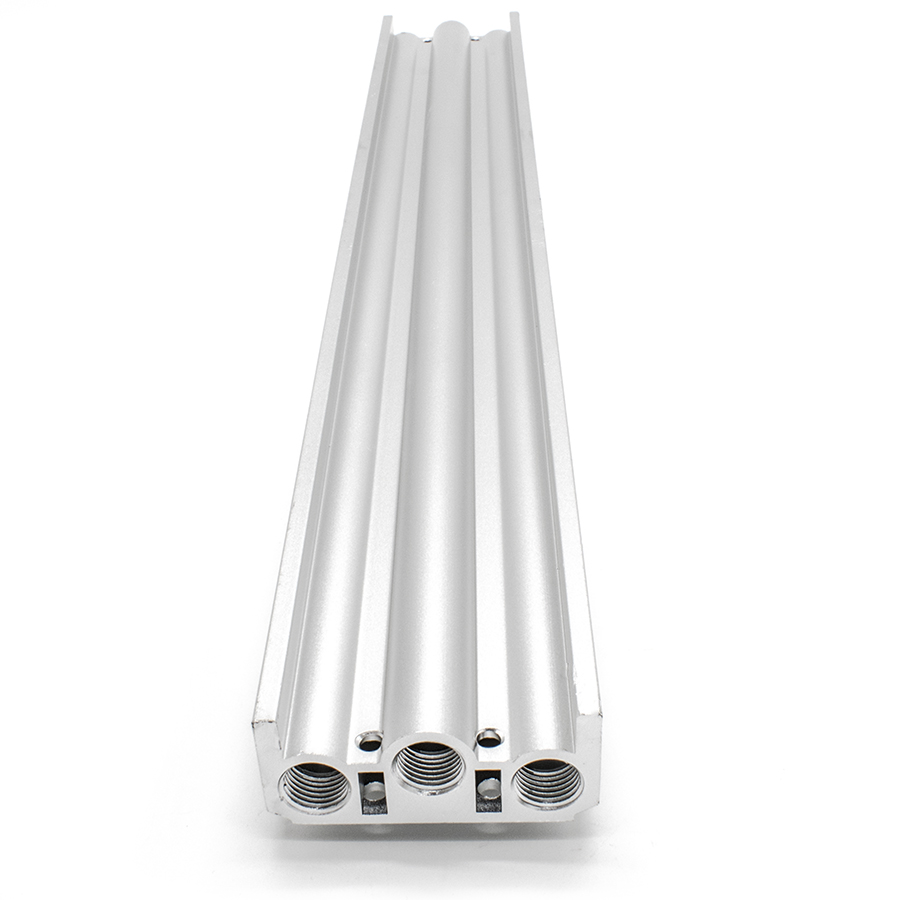

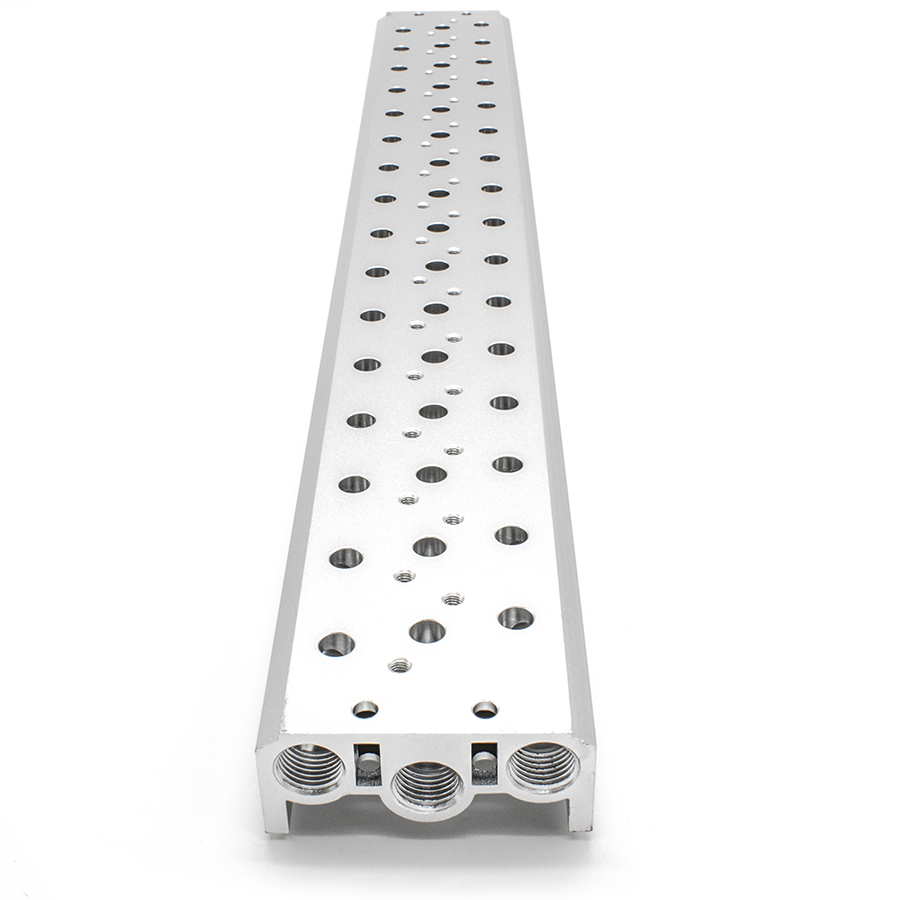

Техническое описание монтажной плиты VF3000M-16F
Монтажная плита (коллектор) серии VF3000 предназначена для группового монтажа пневматических распределителей. Данная база обеспечивает компактное размещение до 16 пневмораспределителей, оптимизируя пневматические линии и упрощая подвод сжатого воздуха через общие каналы питания и выхлопа.
Технические характеристики и параметры эксплуатации:
- Тип конструкции: Многостанционный коллектор для пневмоостровов.
- Количество посадочных мест: 16 станций.
- Совместимость: Пневмораспределители серии VF3000.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).
- Материал корпуса: Анодированный алюминиевый сплав, обеспечивающий высокую коррозионную стойкость.
- Соответствие стандартам: Изделие спроектировано с учетом требований ГОСТ 15150-69 (исполнение по климатическим категориям) и ГОСТ 18460-91 (пневмоприводы и общие технические требования).
Преимущества использования:
Применение плиты VF3000M-16F позволяет существенно сократить количество фитингов и трубок в системе. Централизованный выхлоп снижает уровень шума при установке глушителей непосредственно в порты плиты. Конструкция гарантирует герметичность соединений и стабильное распределение давления между всеми узлами пневмосистемы.
