Техническое описание монтажной плиты VF3000M-10F

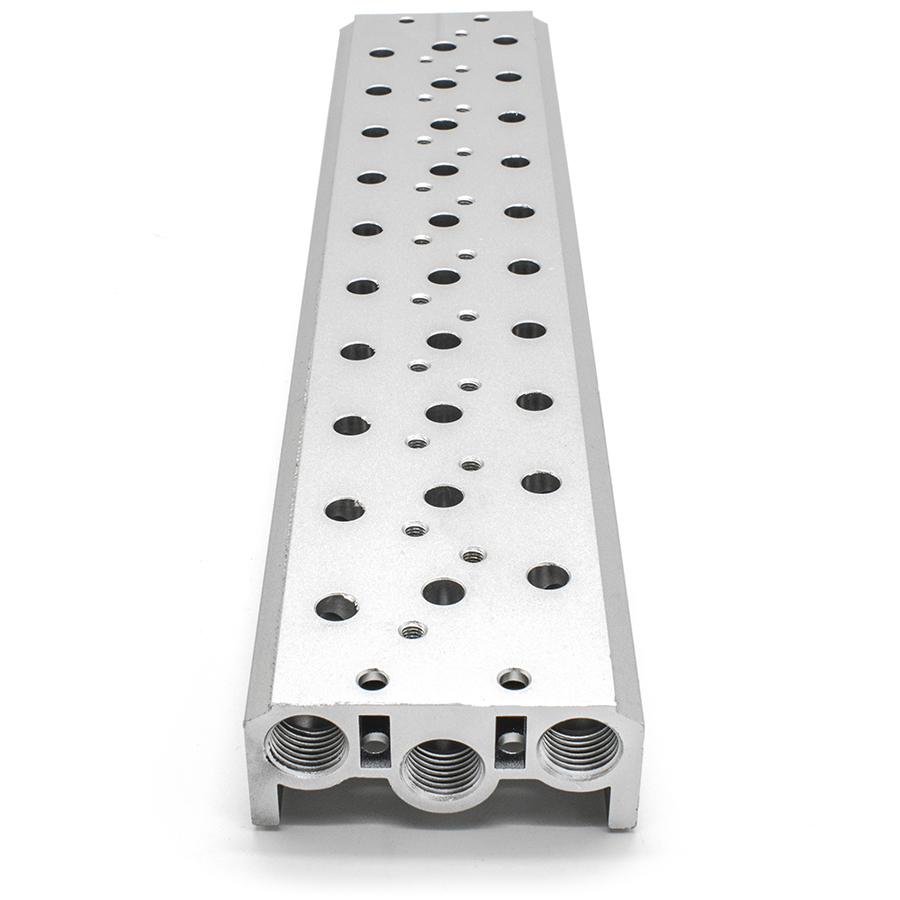

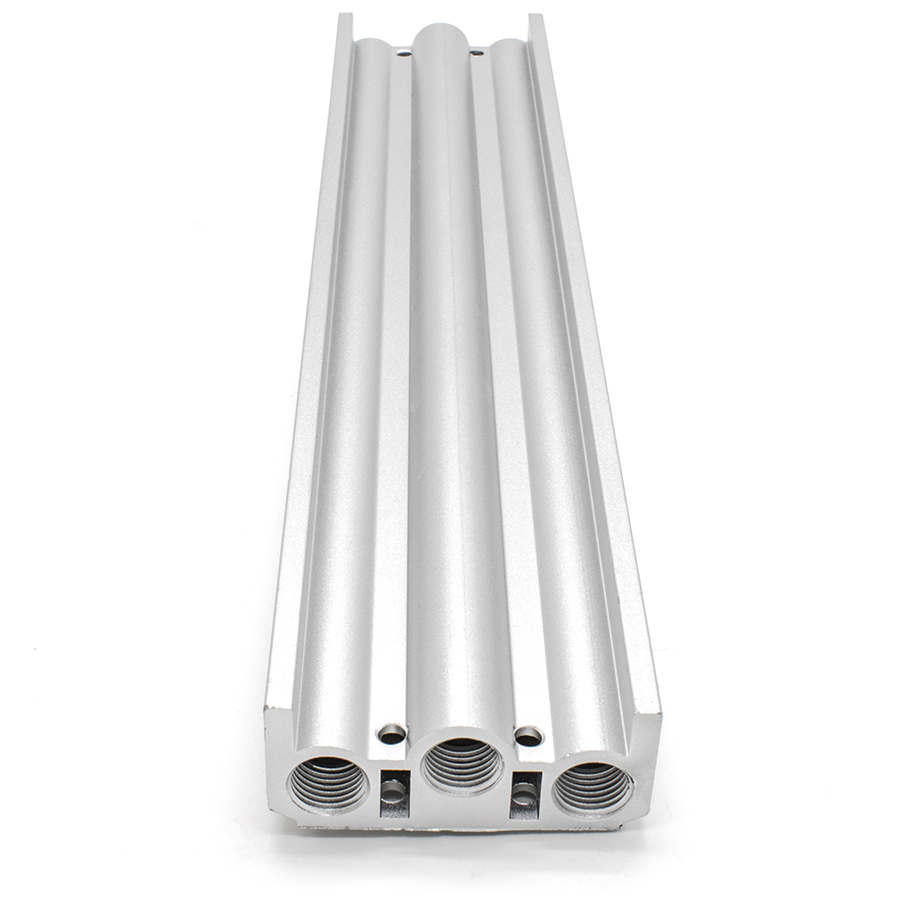

Монтажная плита серии VF3000M-10F представляет собой групповой коллектор (пневмоостров), предназначенный для компактного монтажа и централизованного подвода сжатого воздуха к пневматическим распределителям серии VF3000. Изделие обеспечивает рациональное построение пневматических систем управления, минимизируя количество трубопроводных соединений и оптимизируя габариты исполнительных узлов.
Конструктивные особенности и эксплуатационные параметры:
- Тип исполнения: Групповое основание для установки до 10 пневмораспределителей.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным анодированным покрытием.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием масла или без него.
- Рабочее давление: Максимальное давление в системе до 1.0 МПа.
- Температурный диапазон: Эксплуатация при температуре окружающей среды и рабочей среды от -5 до +60 °C.
- Соответствие стандартам: Изделие разработано и изготовлено с учетом требований ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 18460-91 (пневмоприводы и устройства пневматические).
Применение данной монтажной плиты позволяет существенно сократить время на монтаж и техническое обслуживание пневмосистем, а также повысить общую надежность пневматического оборудования за счет жесткой фиксации распределителей на едином основании.
