Техническое описание монтажной плиты VF3000M-3F

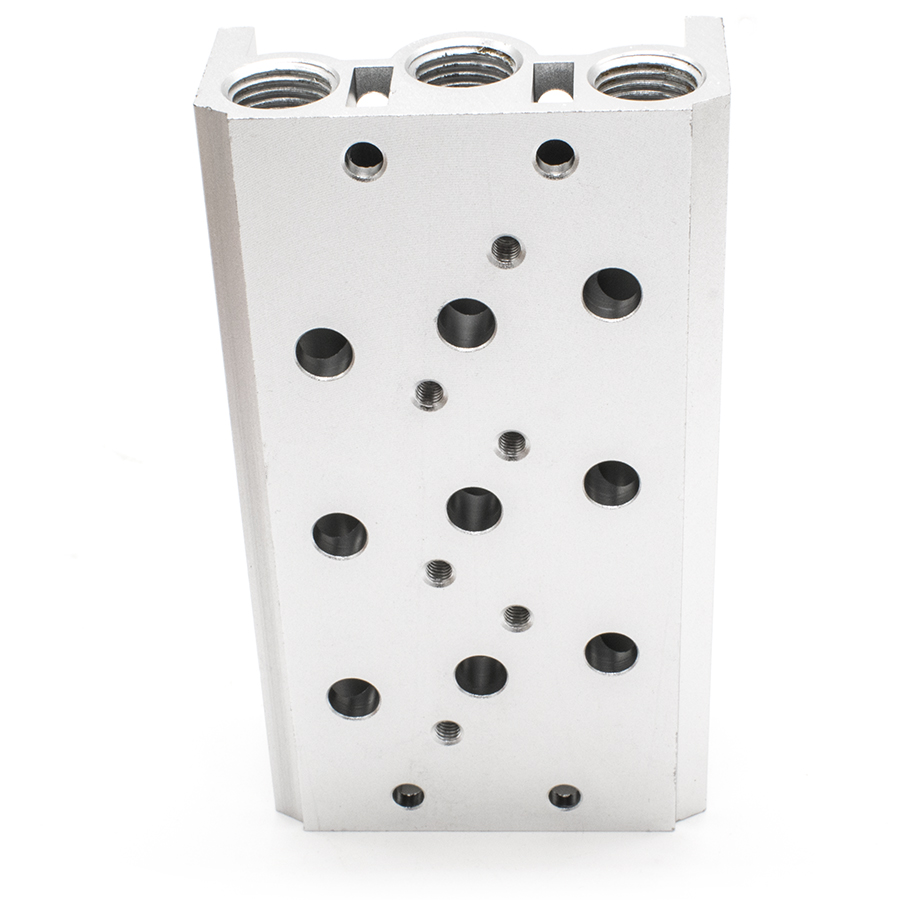

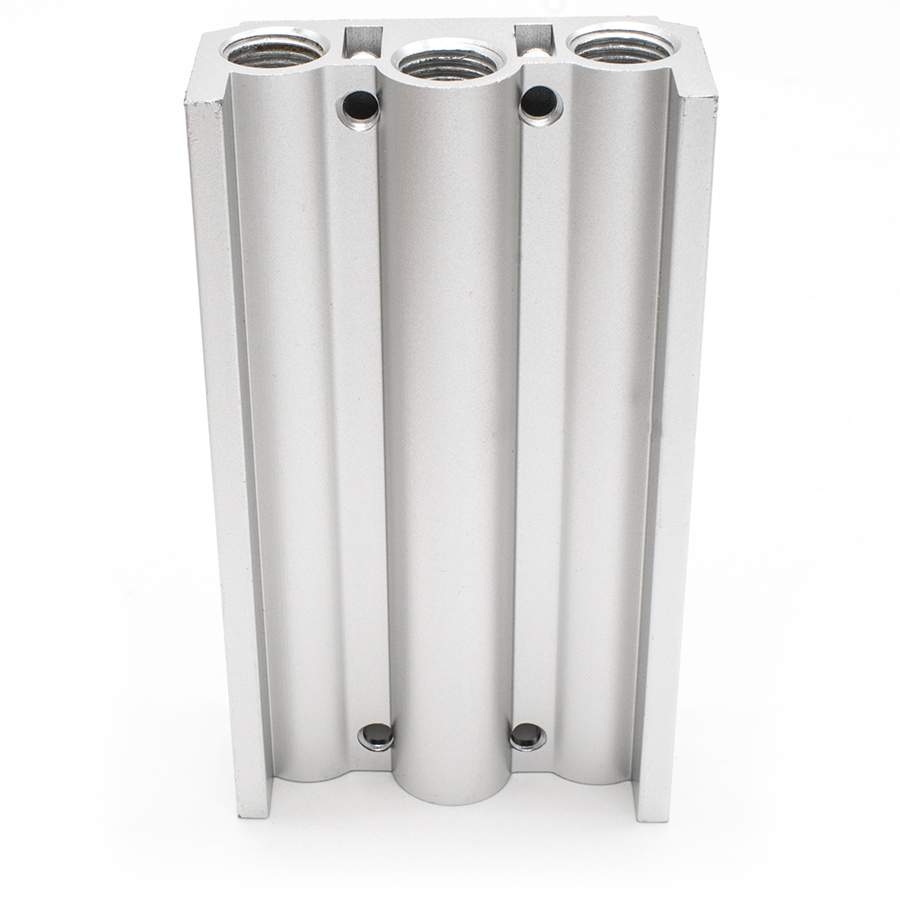

Монтажная плита серии VF3000M-3F представляет собой специализированный коллектор (базу), предназначенный для группового монтажа электропневматических распределителей серии VF3000. Изделие обеспечивает компактное размещение пневматических компонентов в составе пневмоострова, оптимизируя разводку магистралей питания и выхлопа.
Конструктивные особенности и технические характеристики:
- Тип монтажа: Групповой (на 3 станции/позиции).
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием.
- Рабочая среда: Сжатый очищенный воздух (тонкость фильтрации не менее 40 мкм).
- Совместимость: Пневмораспределители типоразмера VF3000.
- Функциональное назначение: Объединение каналов питания (P) и выхлопа (R/S) для минимизации количества фитингов и трубок.
- Соответствие стандартам: Изготовлено с учетом требований ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 18460-91 (пневмоприводы и устройства пневматические).
Применение данной плиты позволяет сократить время на монтаж и обслуживание пневматической системы, а также повысить надежность соединений за счет жесткой фиксации распределителей на едином основании.
