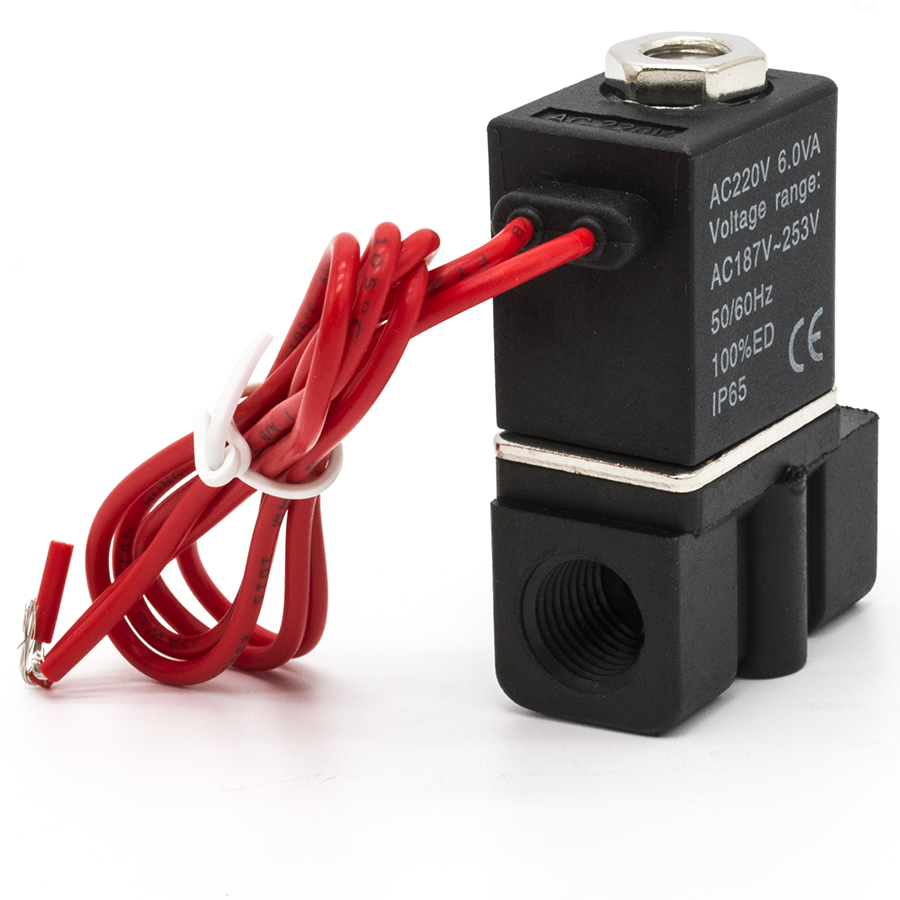

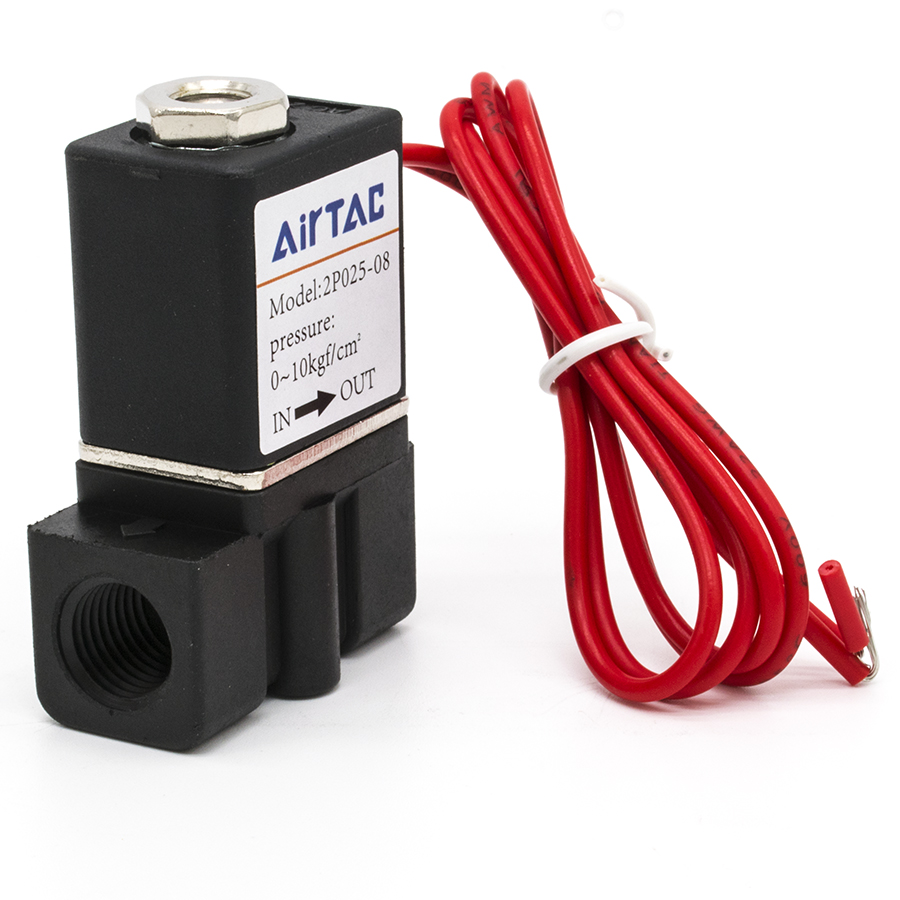

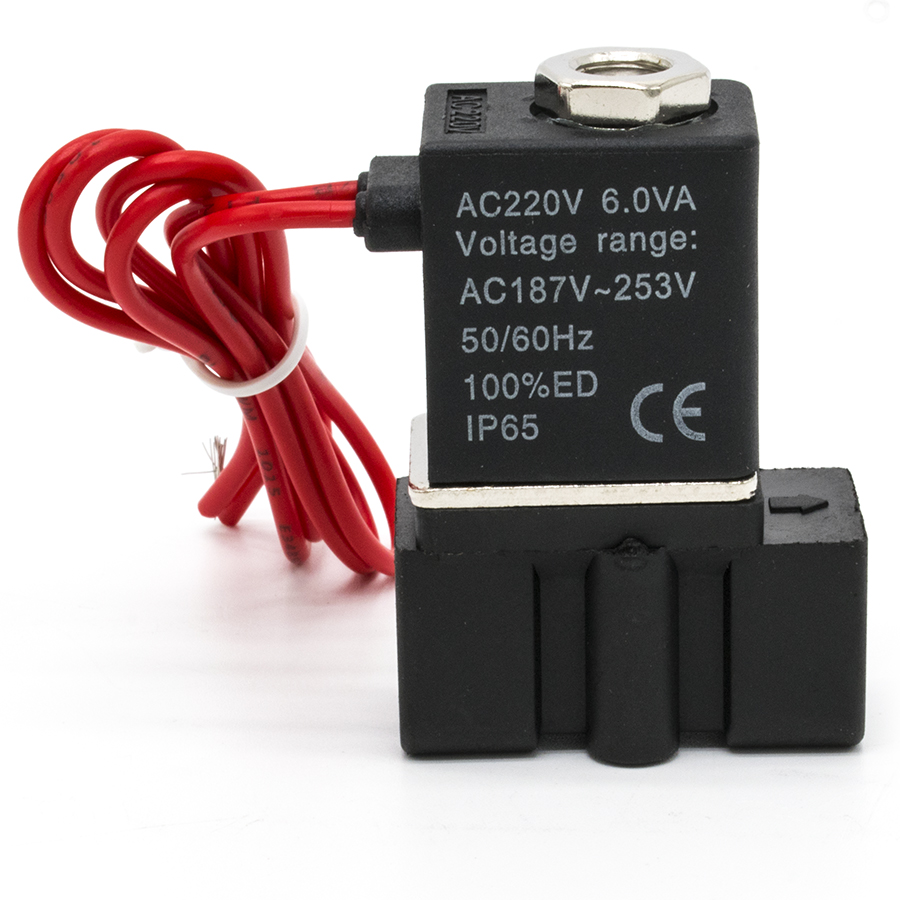

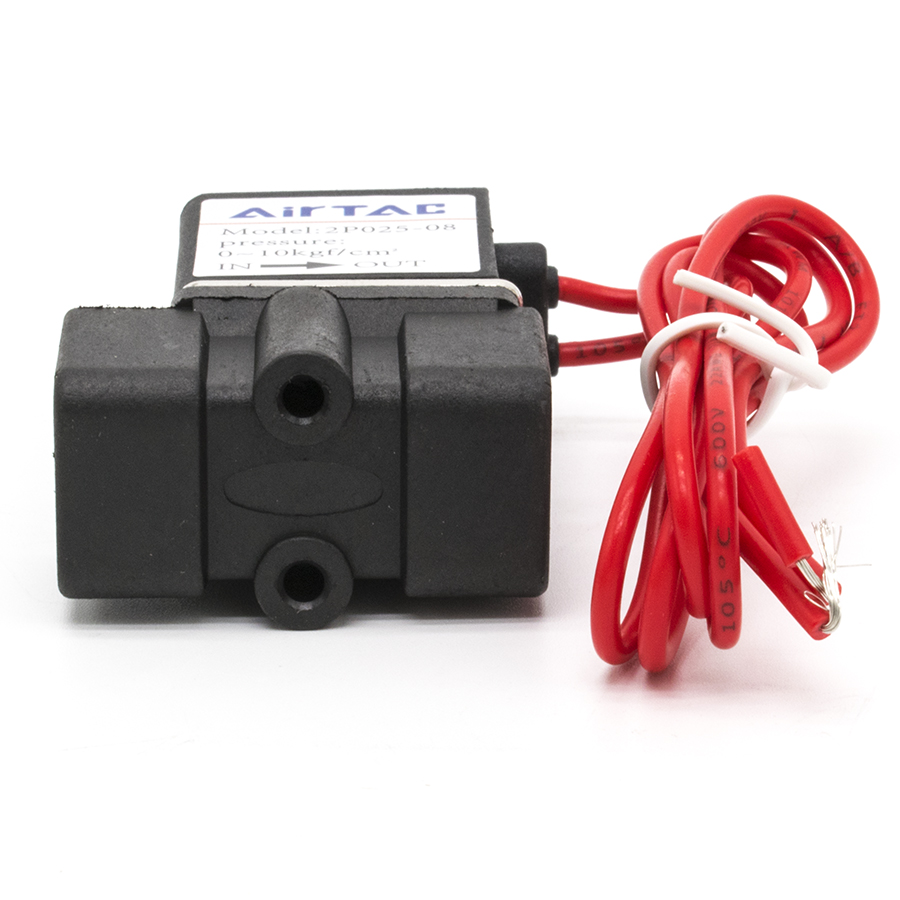

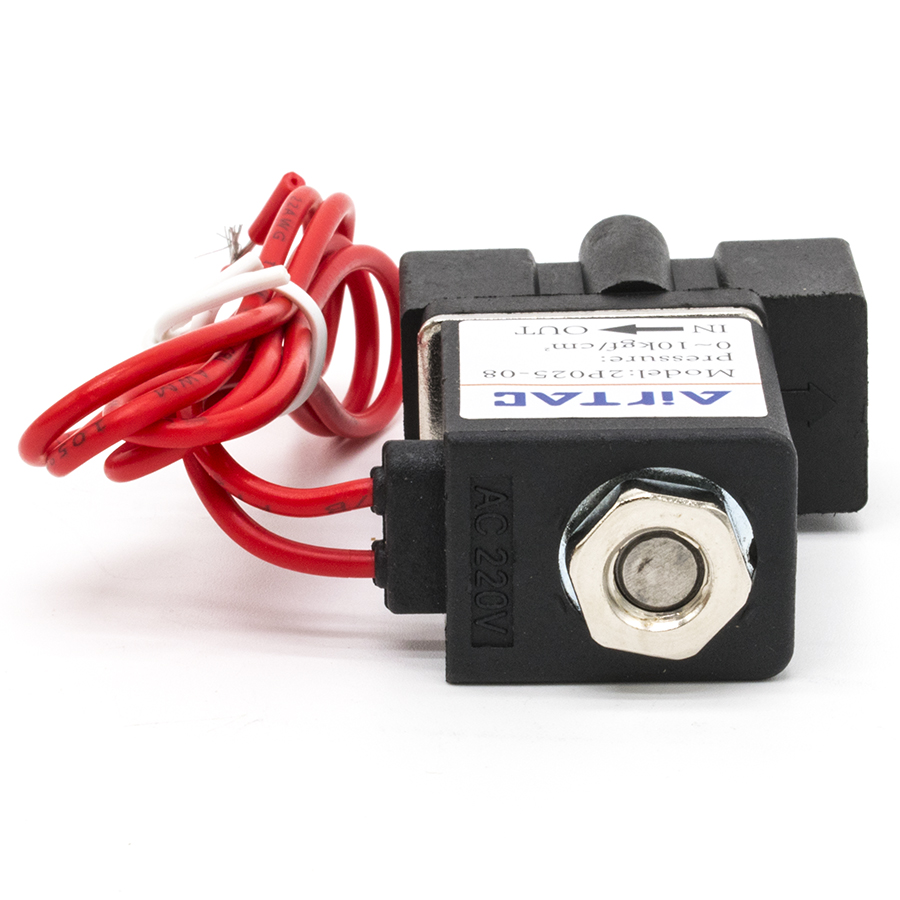

Техническое описание пневмоклапана 2P025-08 AC220V
Электромагнитный пневмоклапан серии 2P025 представляет собой двухлинейный двухпозиционный (2/2) запорный орган прямого действия, предназначенный для управления потоками сжатого воздуха, воды и масел с кинематической вязкостью до 20 сСт. Устройство функционирует по принципу "нормально закрытый" (НЗ), обеспечивая перекрытие потока при отсутствии напряжения на катушке управления.
Конструктивные и эксплуатационные особенности:
- Механизм управления: Прямое электромагнитное действие позволяет клапану срабатывать при нулевом дифференциальном давлении (0 бар).
- Материалы: Корпус выполнен из высокопрочного конструкционного пластика, обеспечивающего коррозионную стойкость и снижение общей массы изделия.
- Электрические параметры: Питание осуществляется переменным током AC 220V. Степень защиты оболочки соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Монтаж: Присоединительные порты имеют внутреннюю трубную цилиндрическую резьбу G1/4".
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 19264-82 (Пневмораспределители. Общие технические условия) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем. Параметры резьбовых соединений соответствуют ГОСТ 6357-81.
