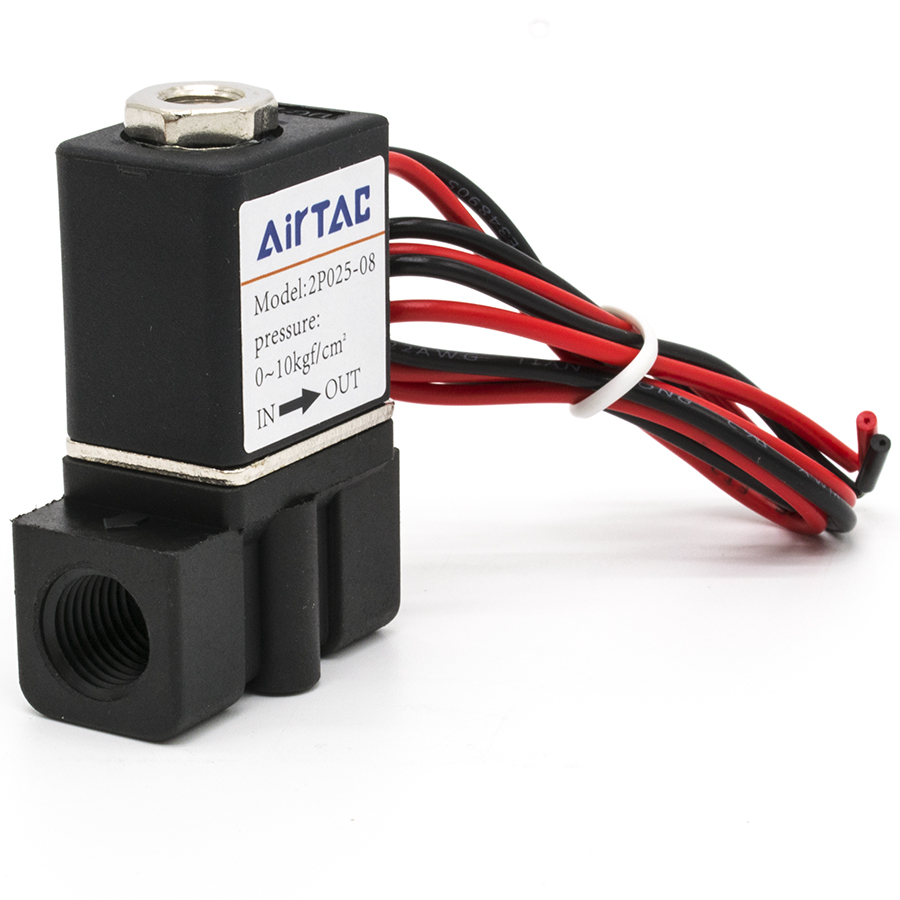

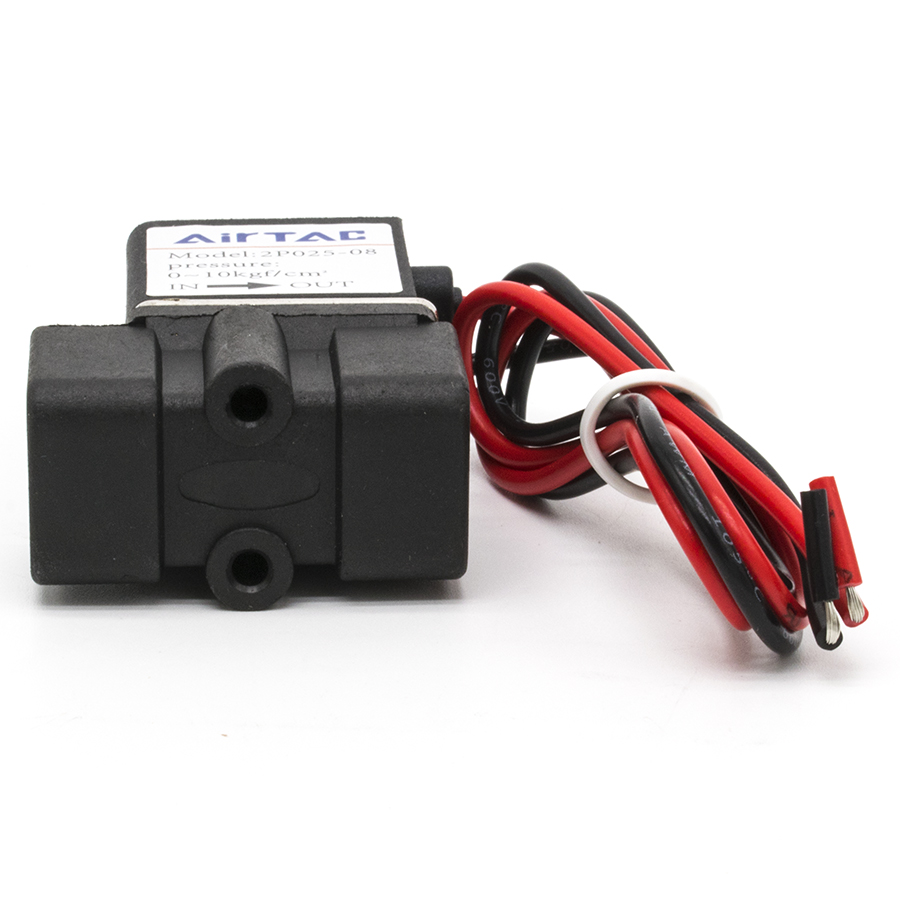

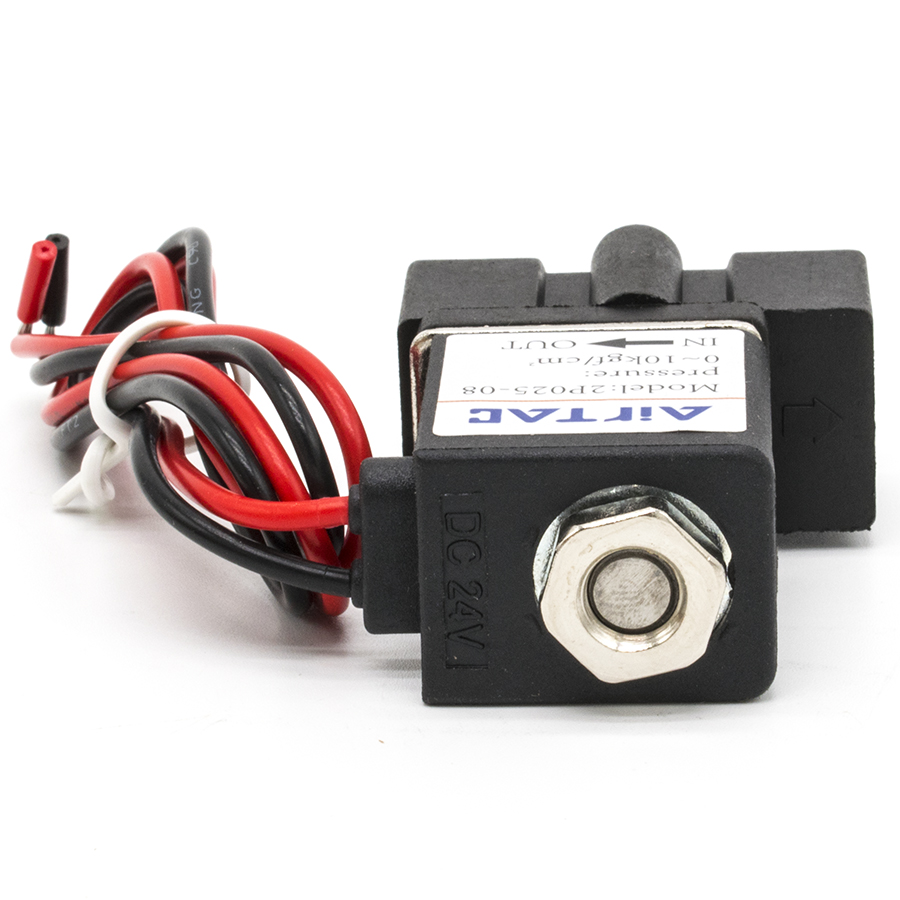

Техническое описание пневмоклапана 2P025-08 DC24V
Электромагнитный пневмоклапан серии 2P025 представляет собой двухлинейный двухпозиционный (2/2) запорный орган прямого действия, предназначенный для управления потоками сжатого воздуха, воды и технических масел с кинематической вязкостью не более 20 сСт. Изделие соответствует требованиям ГОСТ 15150-69 по условиям эксплуатации в макроклиматических районах с умеренным и холодным климатом.
Конструктивные особенности и принцип работы
Клапан выполнен в нормально-закрытом исполнении (НЗ): при отсутствии напряжения на электромагнитной катушке проходное сечение перекрыто. При подаче питания DC24V сердечник под воздействием электромагнитного поля перемещается, открывая канал для прохождения рабочей среды. Прямое действие механизма обеспечивает срабатывание устройства при нулевом дифференциальном давлении (0 Бар).
Технические характеристики:
- Режим работы: Прямого действия;
- Рабочее давление: 0–1.0 МПа (0–10 Бар);
- Температурный диапазон: от -5 до +80 °C;
- Степень защиты: IP65 (согласно ГОСТ 14254-2015), что гарантирует полную пыленепроницаемость и защиту от водяных струй;
- Материал корпуса: Высокопрочный конструкционный полимер;
- Присоединительная резьба: G1/4" (согласно ГОСТ 6357-81).

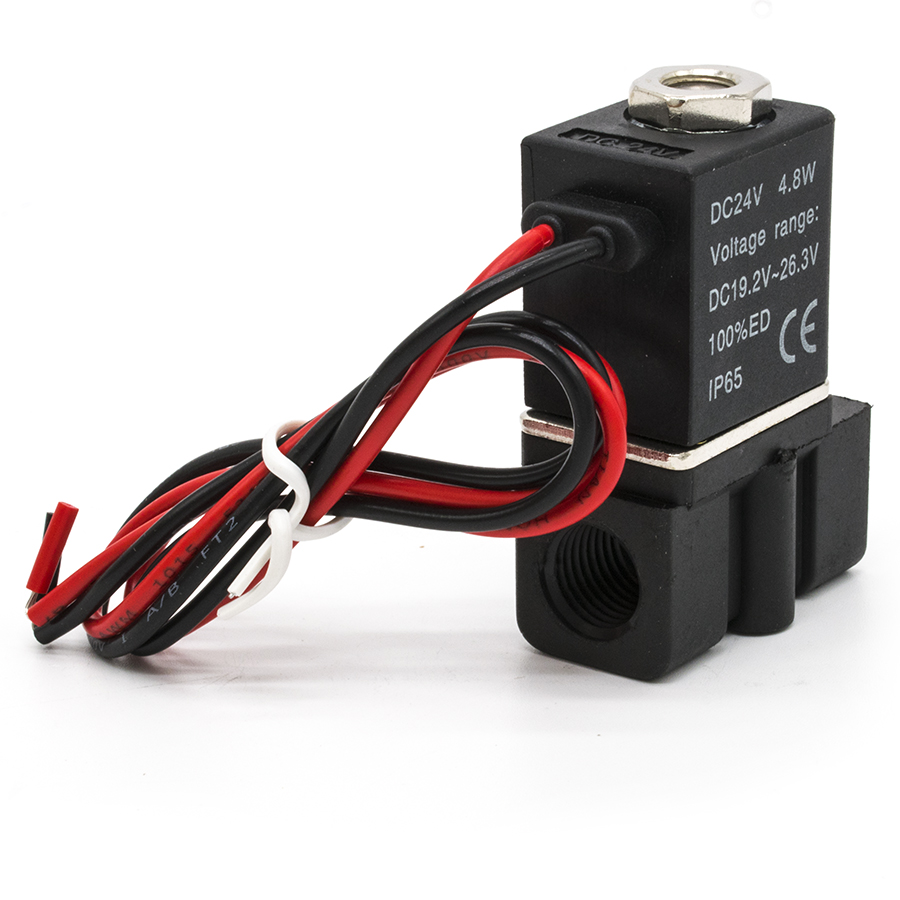

Электромагнитная катушка рассчитана на продолжительный режим работы с допустимым отклонением напряжения питания ±10%. Потребляемая мощность составляет 4.8 Вт, что обеспечивает высокую энергоэффективность системы.
