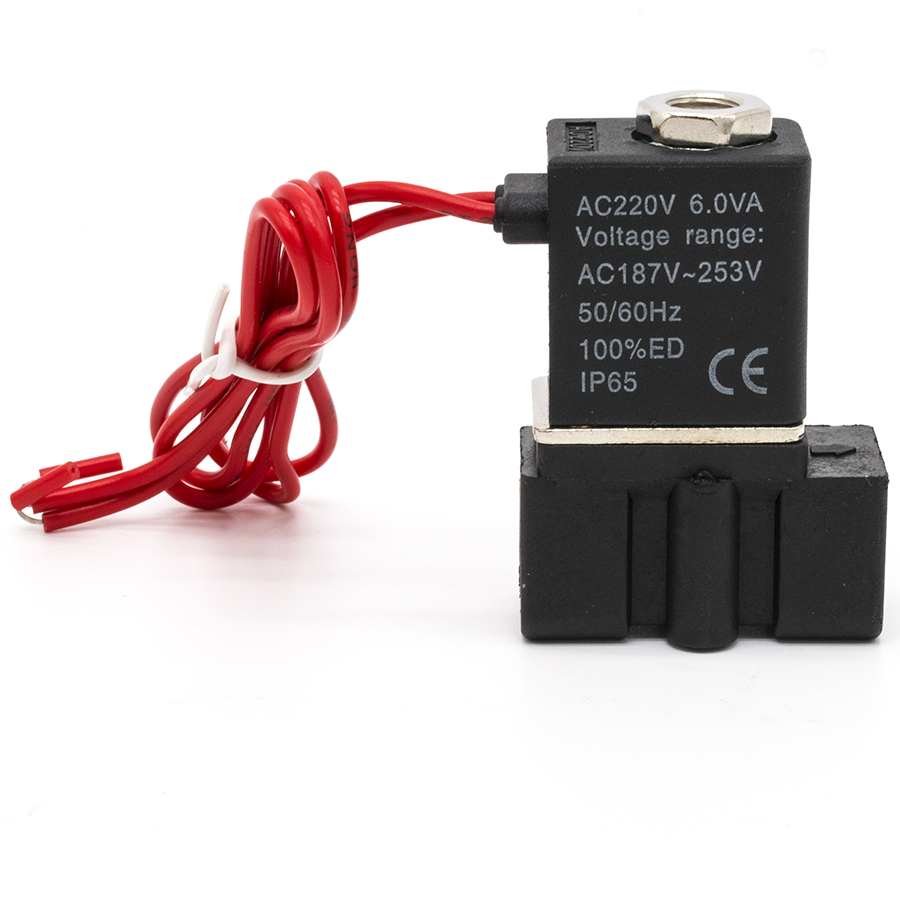

Техническое описание пневмоклапана 2P025-06 AC220V
Электромагнитный пневмоклапан серии 2P025 представляет собой двухлинейный двухпозиционный (2/2) запорный орган прямого действия. Устройство спроектировано для прецизионного управления потоками рабочих сред, таких как подготовленный сжатый воздух, техническая вода и индустриальные масла с кинематической вязкостью не более 20 сСт. Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по безопасности пневматических систем.
Конструктивные и эксплуатационные особенности:
- Принцип работы: Клапан относится к типу нормально-закрытых (НЗ), что обеспечивает отсечку потока при отсутствии напряжения на катушке управления. Прямое действие пилота позволяет функционировать в диапазоне давления от 0 до 10 Бар без необходимости наличия минимального перепада давления.
- Материалы: Корпус выполнен из высокопрочного полимера, устойчивого к коррозии и воздействию агрессивных факторов окружающей среды.
- Электрические характеристики: Соленоид рассчитан на переменный ток AC220V с допустимым отклонением напряжения ±10%. Потребляемая мощность составляет 6VA. Класс защиты оболочки соответствует IP65, что гарантирует пыленепроницаемость и защиту от струй воды.
- Монтажные параметры: Присоединительная резьба входного и выходного портов — G1/8".
Технические характеристики:
- Рабочая среда: воздух, вода, масло (<20 cst);
- Диапазон рабочих температур: от -5 °C до +80 °C;
- Максимальное рабочее давление: 1.0 МПа (10 Бар);
- Тип управления: одностороннее электромагнитное;
- Стандарт качества: ГОСТ-совместимое оборудование для промышленной автоматизации.
