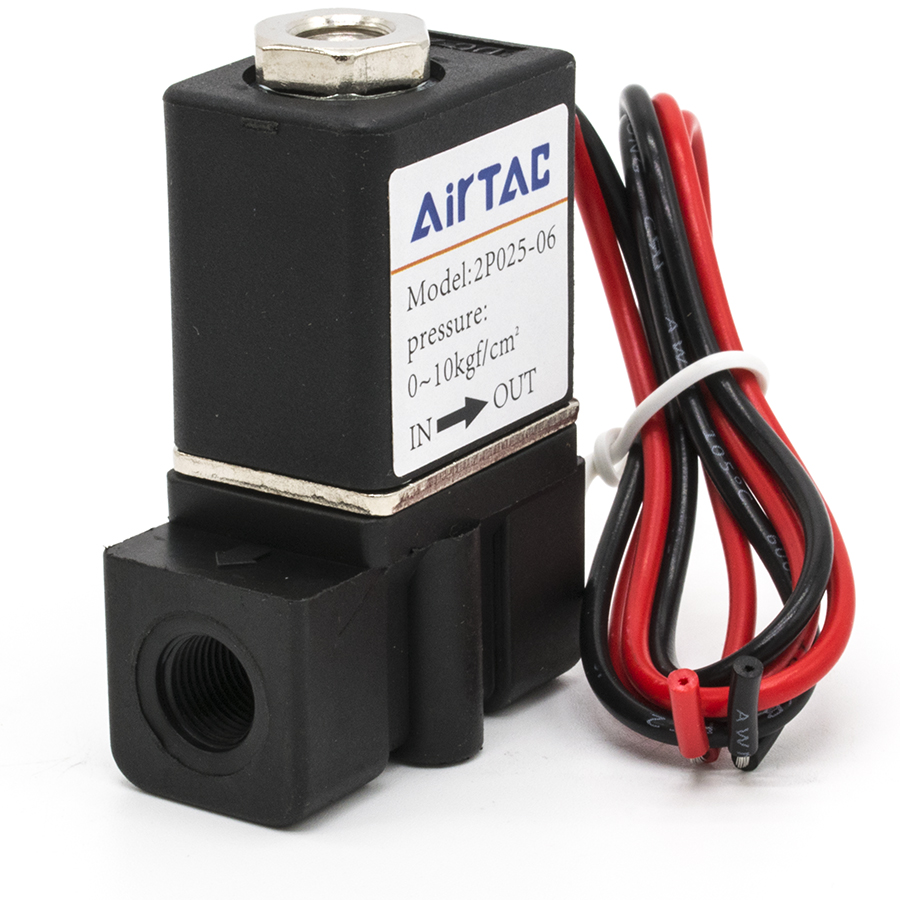

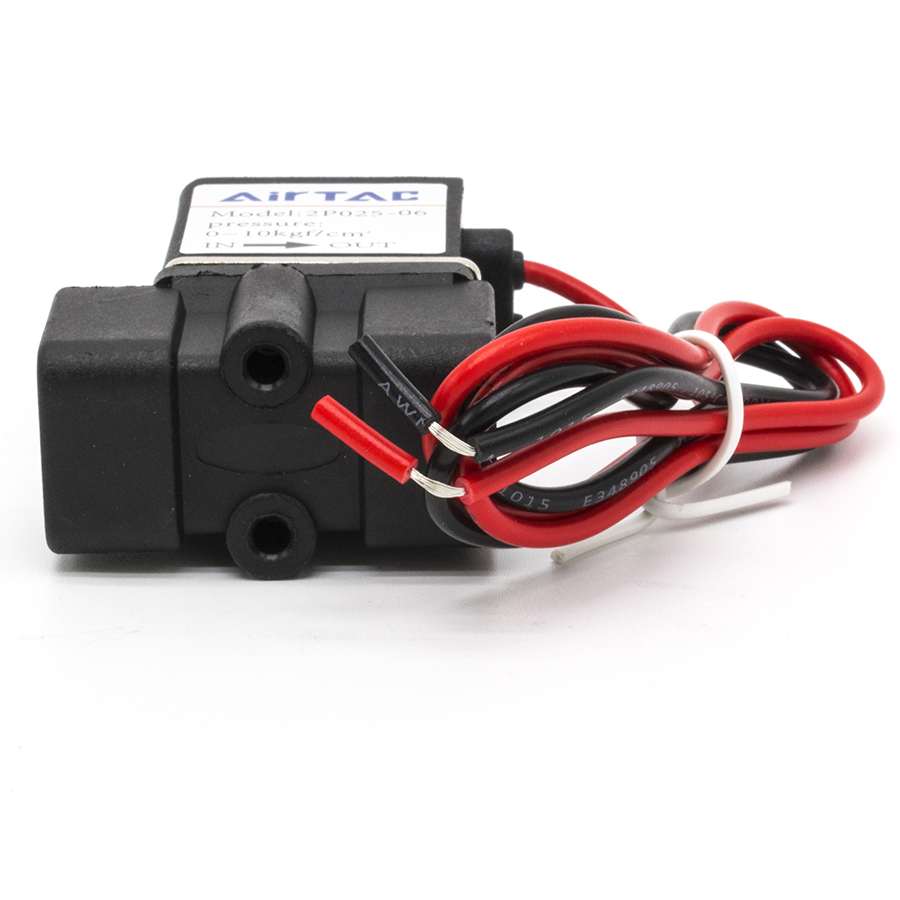

Техническое описание пневмоклапана 2P025-06 DC24V
Электромагнитный пневмоклапан серии 2P025 представляет собой двухходовой (2/2 лин./поз.) запорный орган прямого действия, предназначенный для управления потоками сжатого воздуха, воды и масел с кинематической вязкостью до 20 сСт. Устройство функционирует в нормально закрытом режиме (НЗ), обеспечивая герметичное перекрытие потока при отсутствии напряжения на катушке.
Конструктивные и эксплуатационные особенности:
- Механизм управления: Прямое электромагнитное действие позволяет клапану срабатывать при нулевом перепаде давления (от 0 бар).
- Материалы: Корпус выполнен из высокопрочного технического полимера, устойчивого к коррозии и химическим воздействиям.

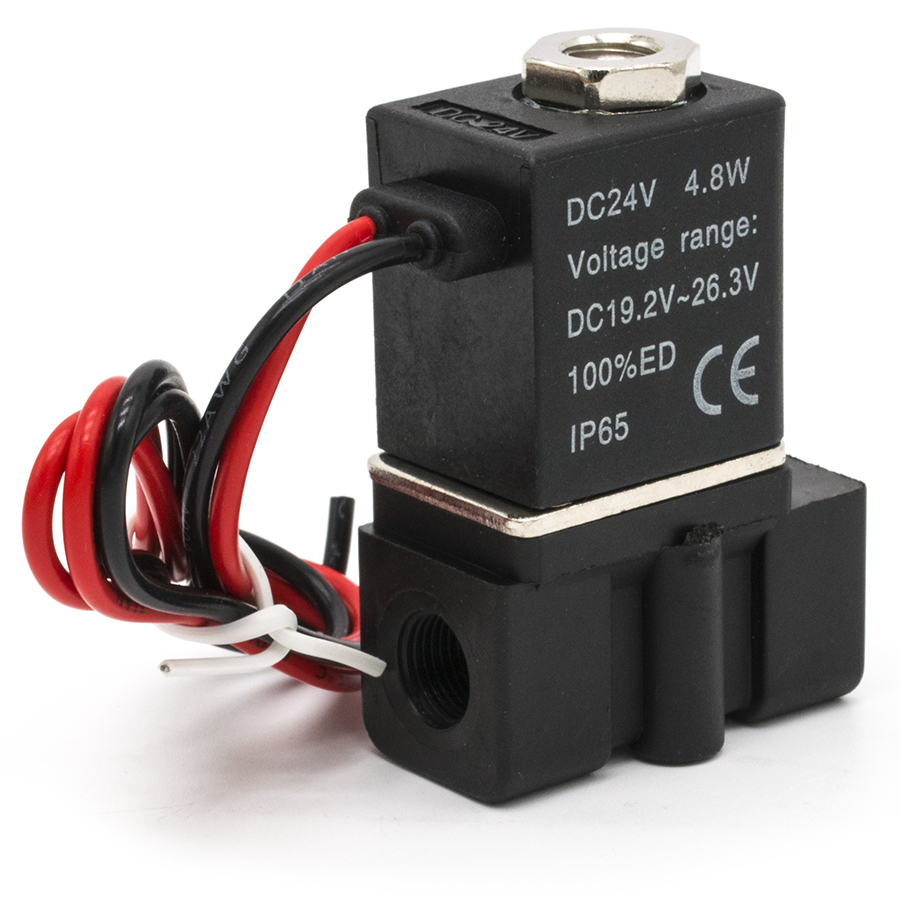

- Электрические параметры: Питание осуществляется постоянным током напряжением 24В (DC) с допустимым отклонением ±10%. Потребляемая мощность составляет 4.8 Вт.
- Защита: Исполнение соленоида соответствует классу защиты IP65, что гарантирует пыленепроницаемость и защиту от струй воды.
- Стандартизация: Изделие соответствует требованиям ГОСТ 19264-82 в части общих технических условий для пневмораспределителей.
Технические характеристики:
| Присоединительная резьба | G1/8" (вход/выход) |
| Рабочее давление | 0 — 1.0 МПа (0-10 Бар) |
| Диапазон рабочих температур | от -5 до +80 °C |
| Условный проход | 2.5 мм |
