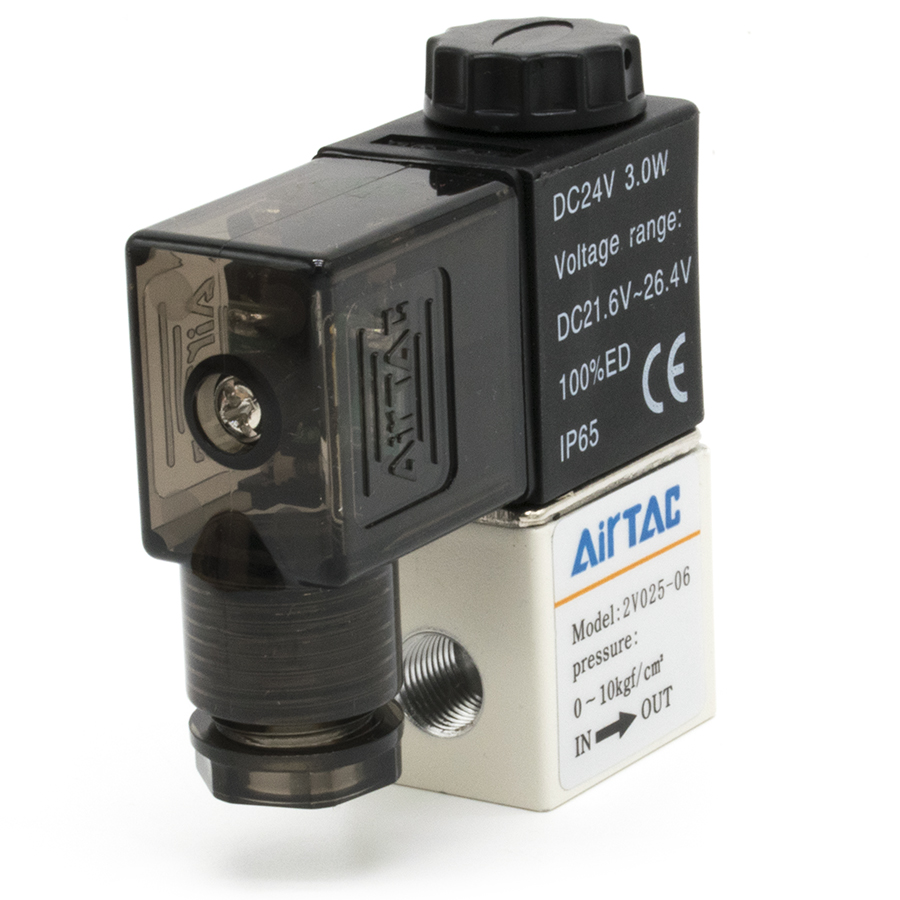

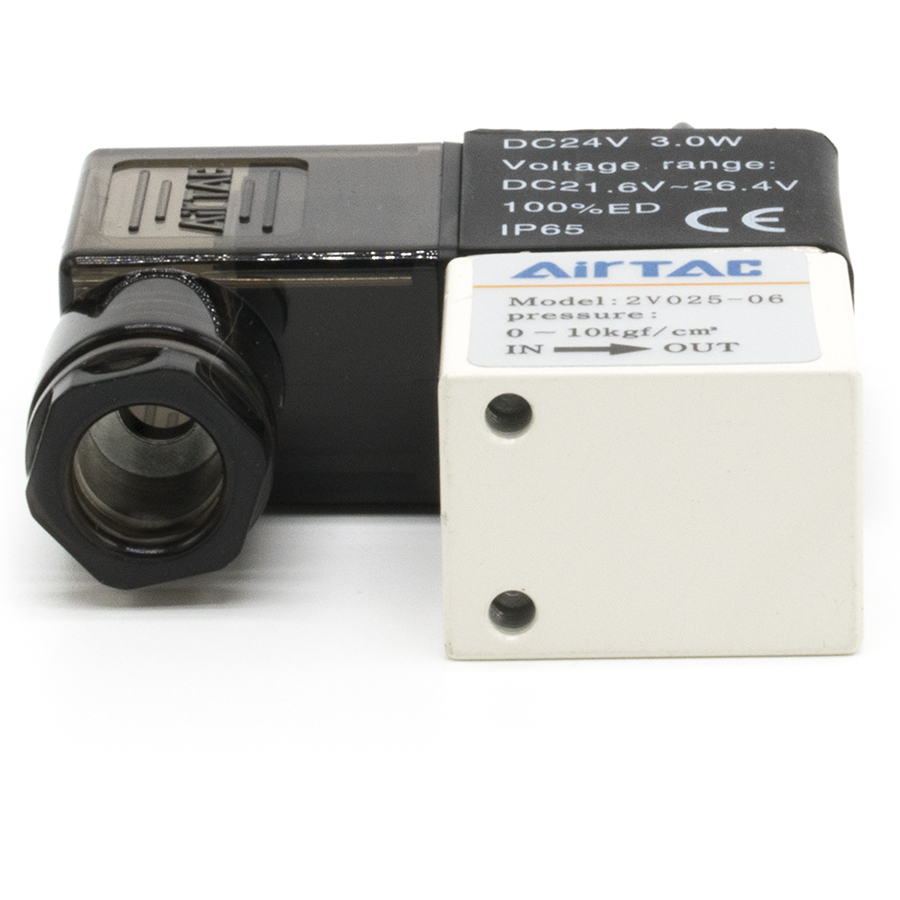

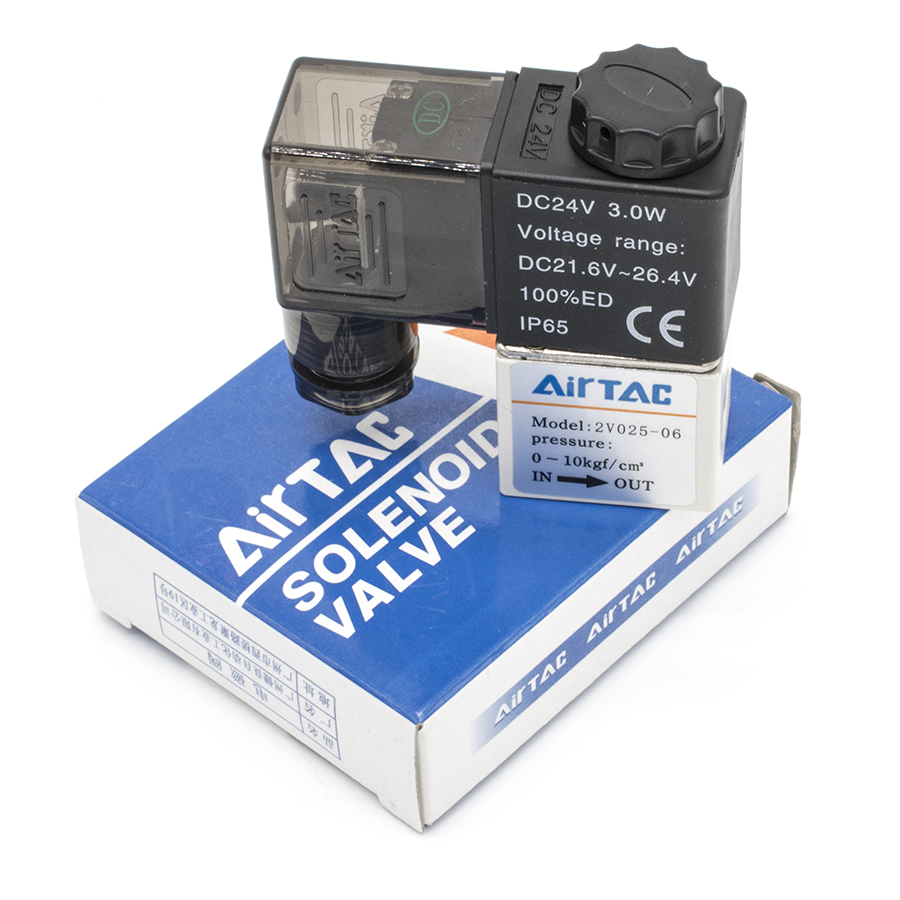

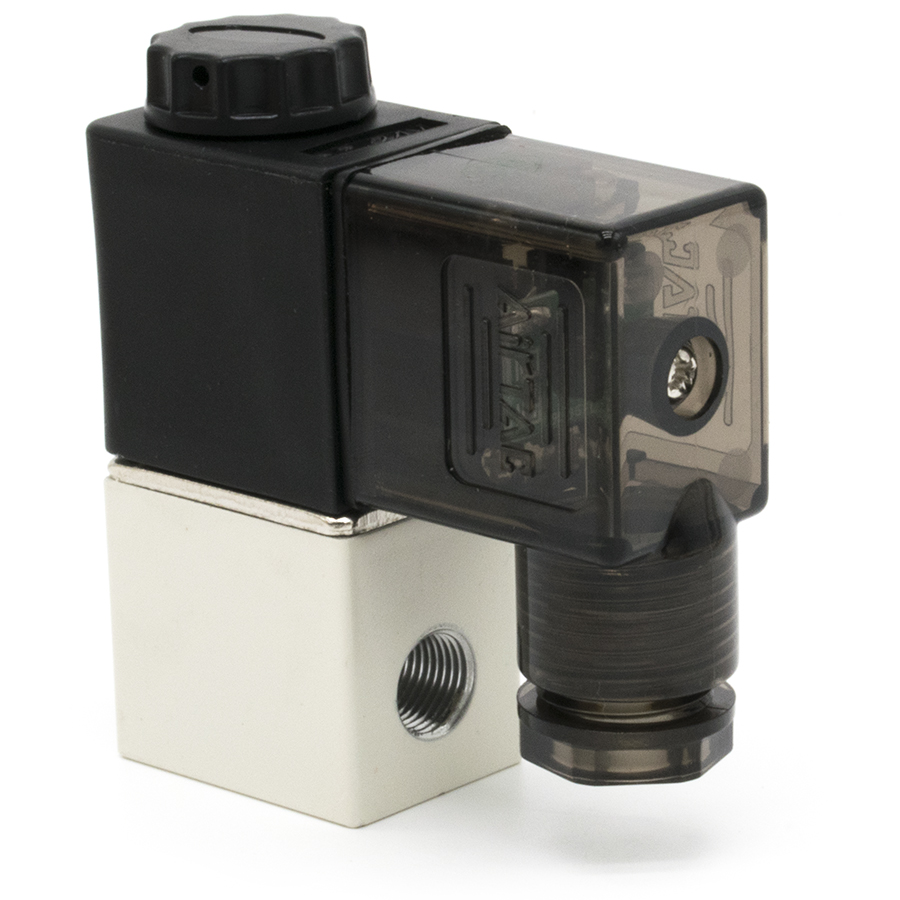

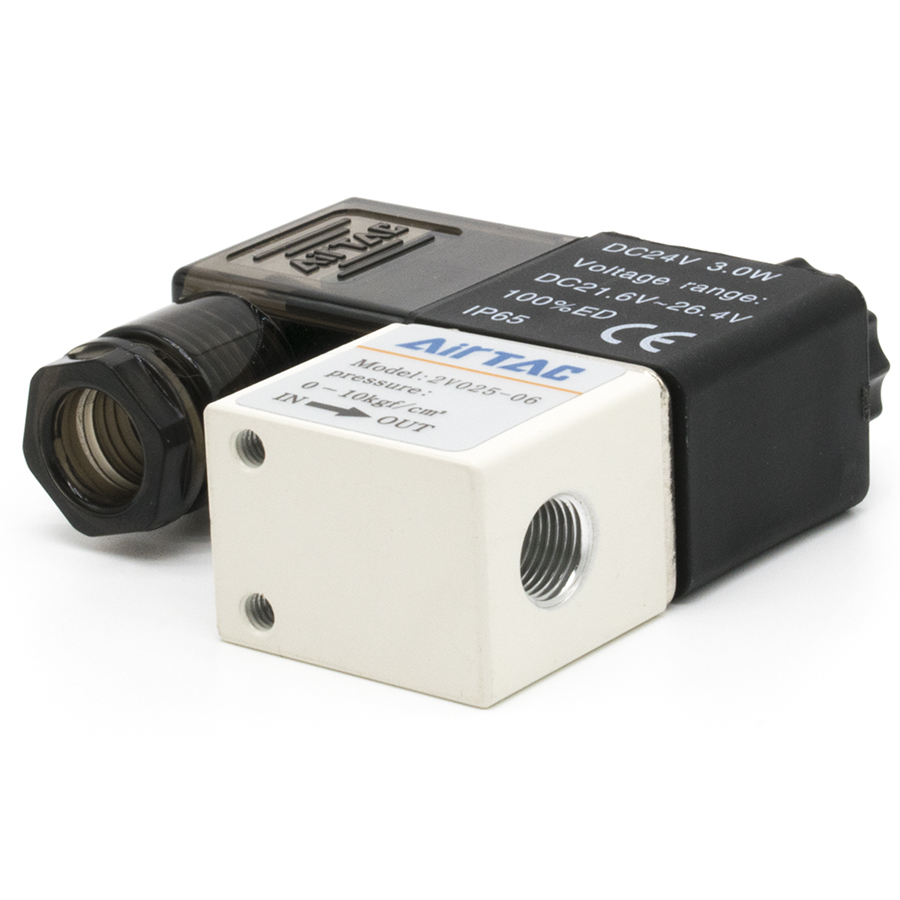

Техническое описание пневмоклапана 2V025-06
Электромагнитный пневмоклапан серии 2V025-06 представляет собой двухлинейный двухпозиционный (2/2) запорный орган прямого действия нормально-закрытого типа. Данное устройство предназначено для автоматического управления потоками сжатого воздуха, технической воды и масел с кинематической вязкостью не более 20 сСт. Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических систем.
Конструктивные и эксплуатационные особенности:
- Принцип работы: Прямое электромагнитное управление позволяет клапану функционировать при нулевом перепаде давления (0 бар), что обеспечивает высокую надежность в системах с низким напором.
- Герметичность: Запорный механизм обеспечивает высокую степень герметичности в соответствии с нормами ГОСТ 16517-82.
- Динамические характеристики: Минимальное время срабатывания составляет 0.05 сек, что позволяет использовать клапан в высокочастотных циклах (до 5 Гц).

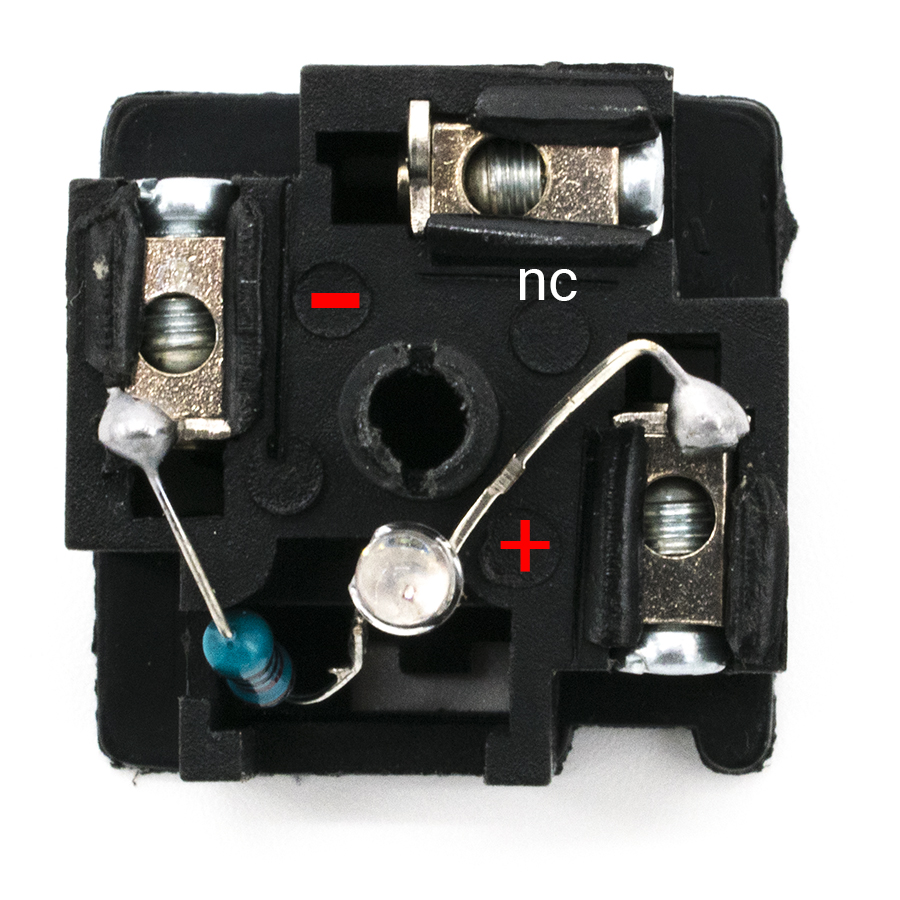

- Электрическая часть: Соленоид рассчитан на напряжение 24VDC с допустимым отклонением ±10%. Потребляемая мощность составляет 3W, что минимизирует нагрев катушки при длительной эксплуатации.
Технические параметры:
- Условный проход (DN): 2.5 мм;
- Пропускная способность (Kv): 0.25 м³/ч;
- Присоединительная резьба: G1/8";
- Рабочий диапазон температур: от -20 °C до +70 °C.
