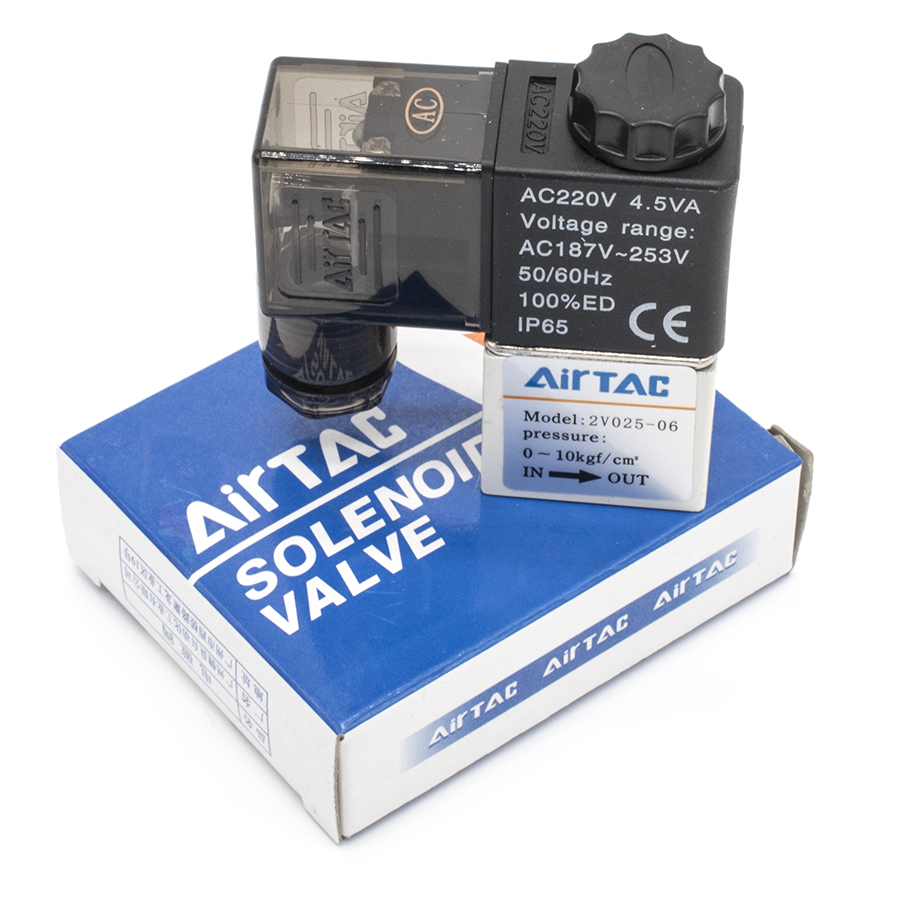

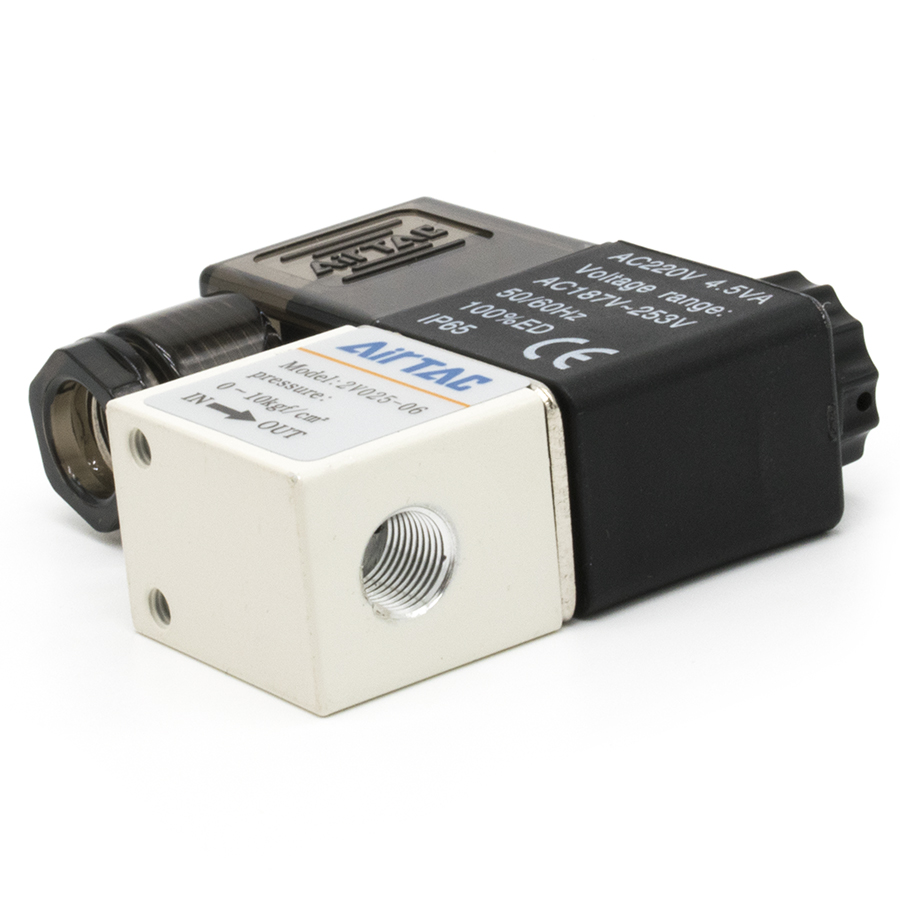

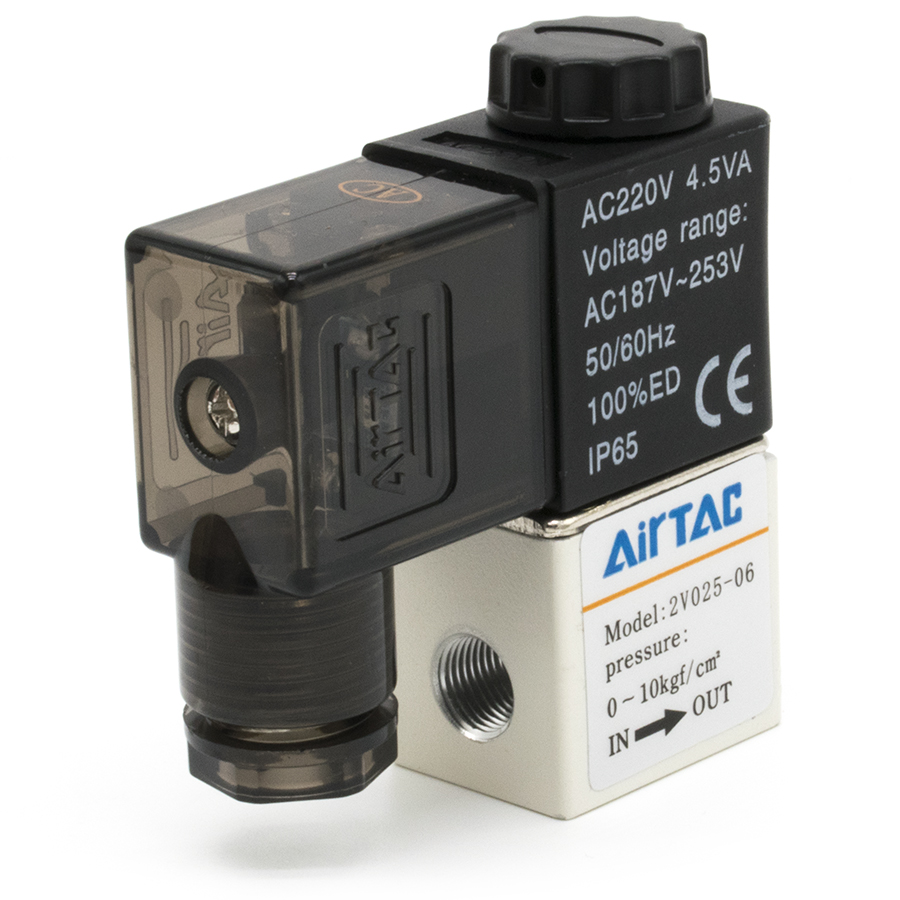

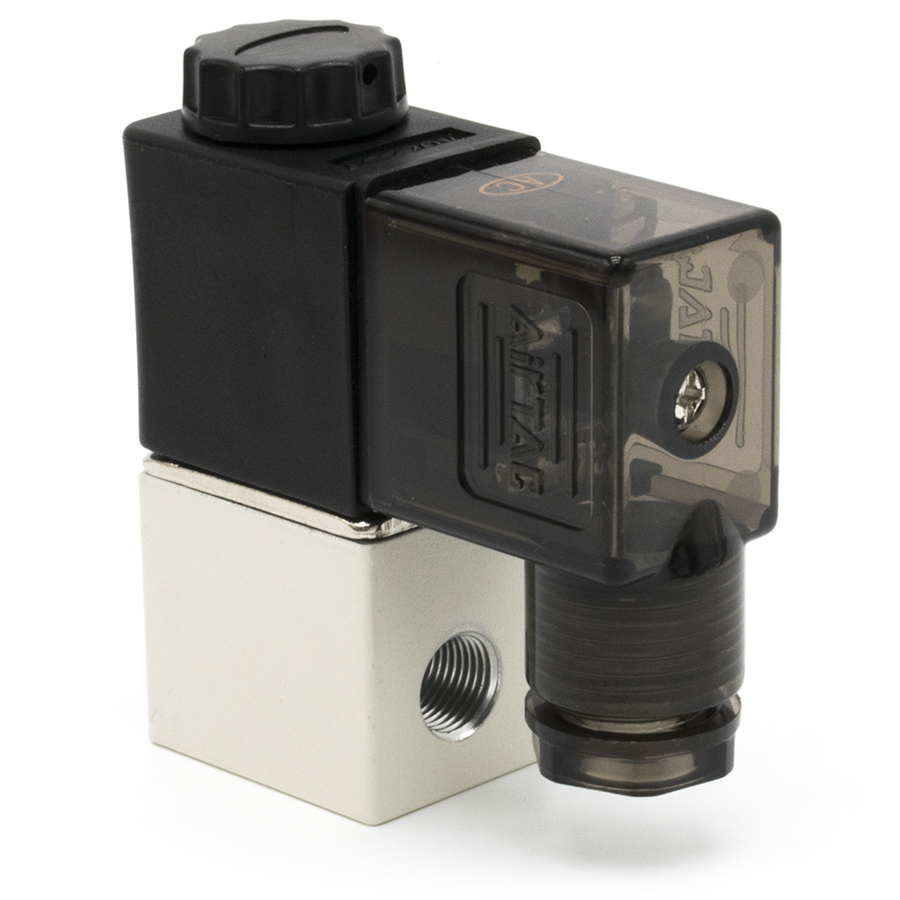

Техническое описание пневмоклапана 2V025-06 220VAC AIRTAC
Электромагнитный пневмоклапан серии 2V025-06 представляет собой двухлинейный двухпозиционный (2/2) распределитель прямого действия, предназначенный для управления потоками сжатого воздуха, воды и технических масел с кинематической вязкостью до 20 сСт. Устройство относится к типу нормально закрытых (НЗ) клапанов, что обеспечивает перекрытие потока при отсутствии напряжения на катушке управления.
Конструктивные и эксплуатационные особенности:
- Принцип действия: Прямое электромагнитное управление позволяет клапану функционировать при нулевом перепаде давления (от 0 бар).
- Материалы и надежность: Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения, обеспечивая стабильную работу в диапазоне температур от -20 °C до +70 °C.
- Электрические характеристики: Соленоид рассчитан на переменный ток 220В с допустимым отклонением напряжения ±10%. Потребляемая мощность составляет 4.5VA.
- Производительность: Условный проход (диаметр отверстия) 2.5 мм обеспечивает пропускную способность до 0.25 м³/ч. Высокое быстродействие (0.05 сек) позволяет использовать клапан в системах с частотой срабатывания до 5 циклов в секунду.
Монтаж и эксплуатация пневматического оборудования должны осуществляться в соответствии с нормами ГОСТ 12.2.101-84, регламентирующим требования безопасности к пневматическим приводам и системам управления.
