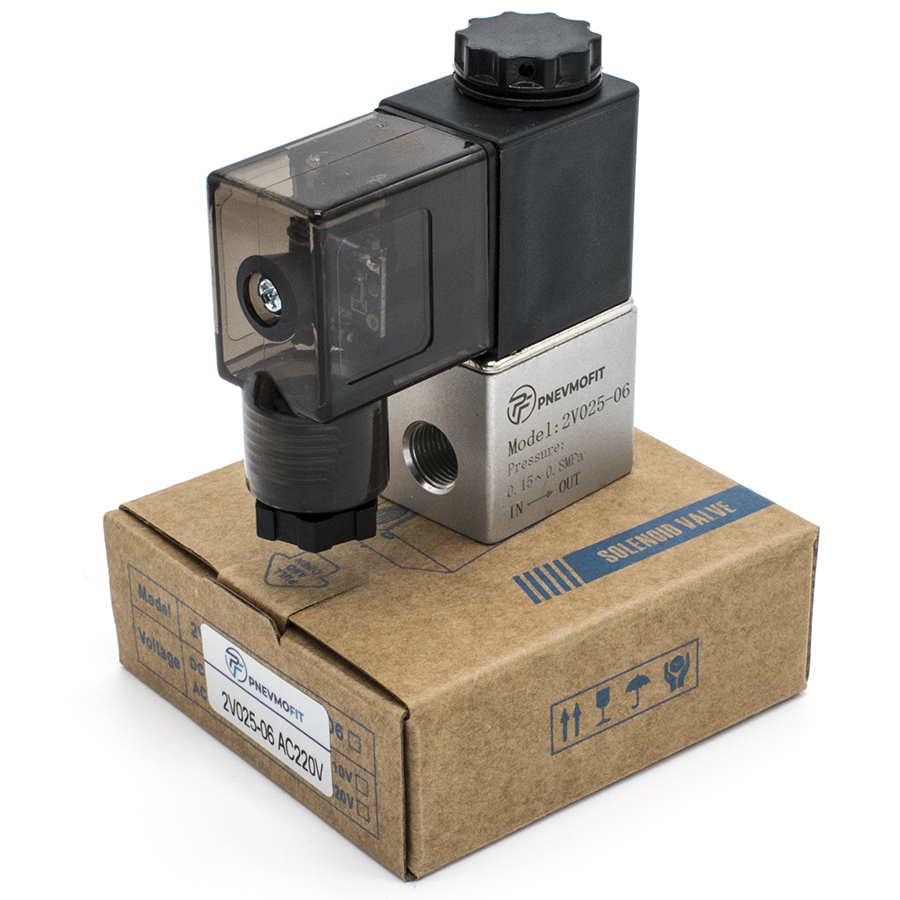

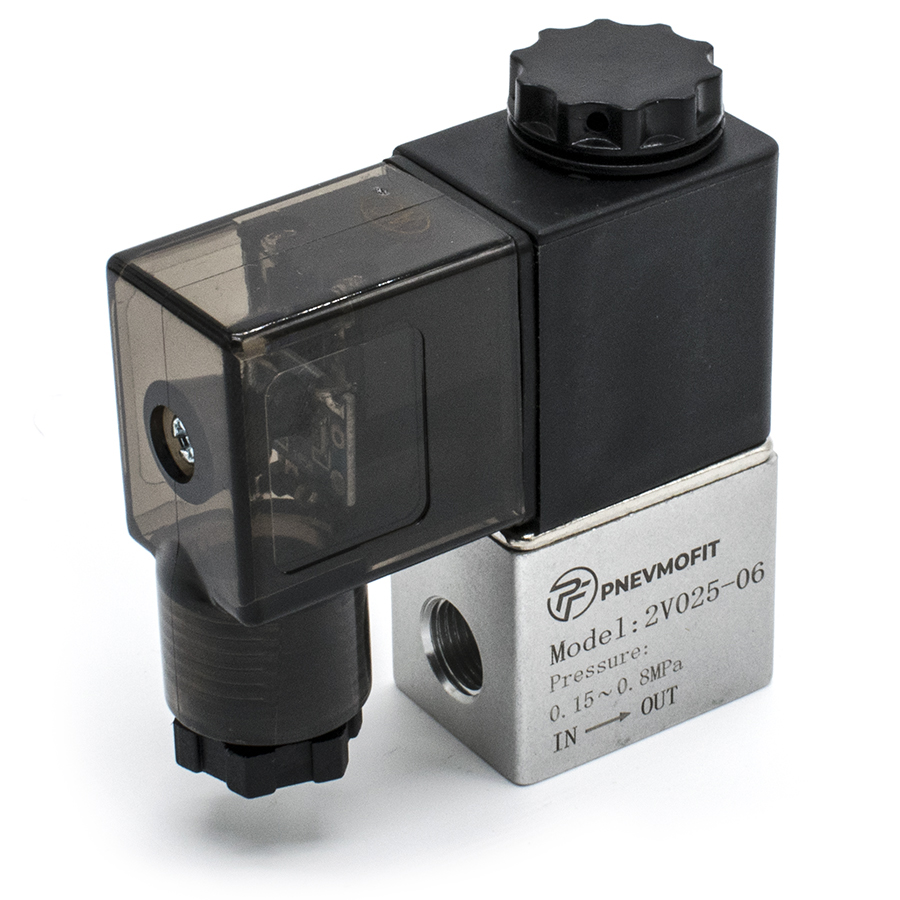

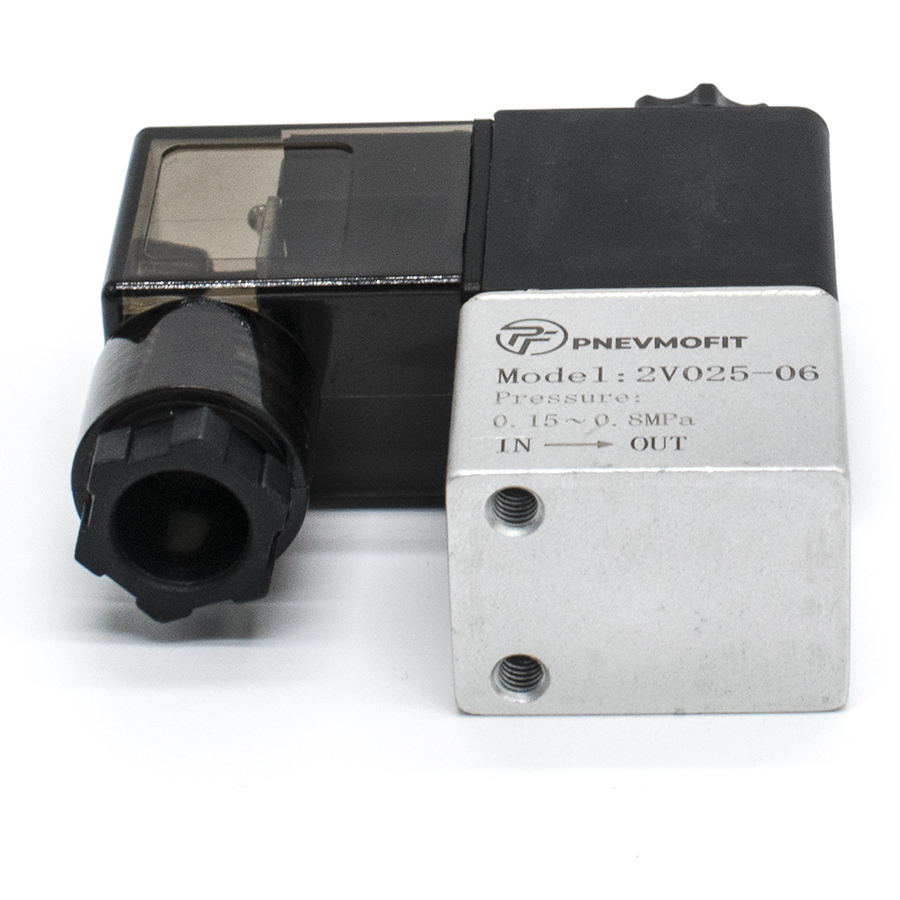

Техническое описание пневмоклапана 2V025-06 AC220V
Электромагнитный пневмоклапан серии 2V025-06 представляет собой двухлинейный двухпозиционный (2/2) распределитель прямого действия нормально-закрытого типа. Устройство предназначено для автоматического управления потоками сжатого воздуха, воды и технических масел в пневматических и гидравлических системах промышленного назначения.
Техническое исполнение соответствует требованиям ГОСТ 15150-69 в части стойкости к климатическим воздействиям и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов. Конструкция клапана базируется на электромагнитном приводе (соленоиде), который при подаче напряжения AC 220V обеспечивает мгновенное открытие проходного сечения диаметром 2.5 мм.
Корпус изделия выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность при эксплуатации в диапазоне давлений от 0.05 до 0.7 МПа. Степень защиты оболочки IP65 согласно ГОСТ 14254-2015 позволяет использовать клапан в условиях повышенной влажности и запыленности.
Основные технические параметры:
- Режим функционирования: прямое действие (не требует минимального перепада давления).
- Пропускная способность (Cv): 0.23.
- Время отклика: не более 0.05 сек.
- Присоединительная резьба: G1/8" (в соответствии с ГОСТ 6357-81).
- Фильтрация среды: требуется очистка воздуха не менее 40 мкм.
