Техническое описание пневмопедали K25R7-15
Пневматический распределитель педального управления серии K25R7-15 предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство относится к классу пятилинейных двухпозиционных распределителей (5/2) с пружинным возвратом в исходное состояние.

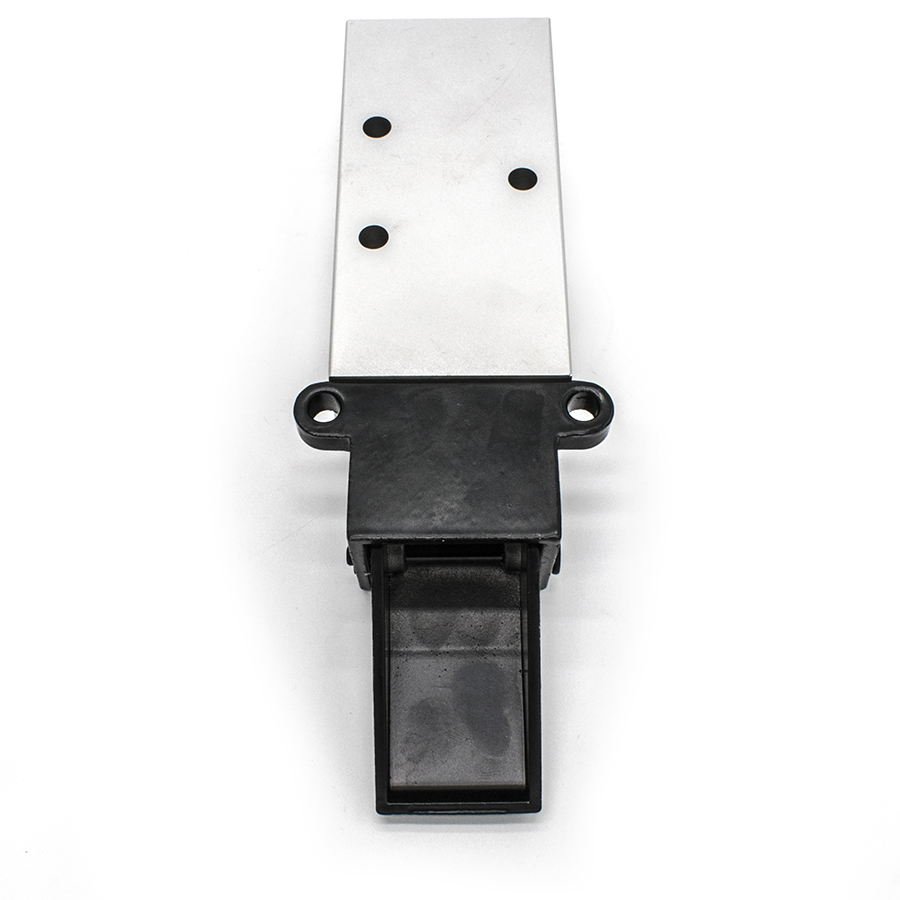

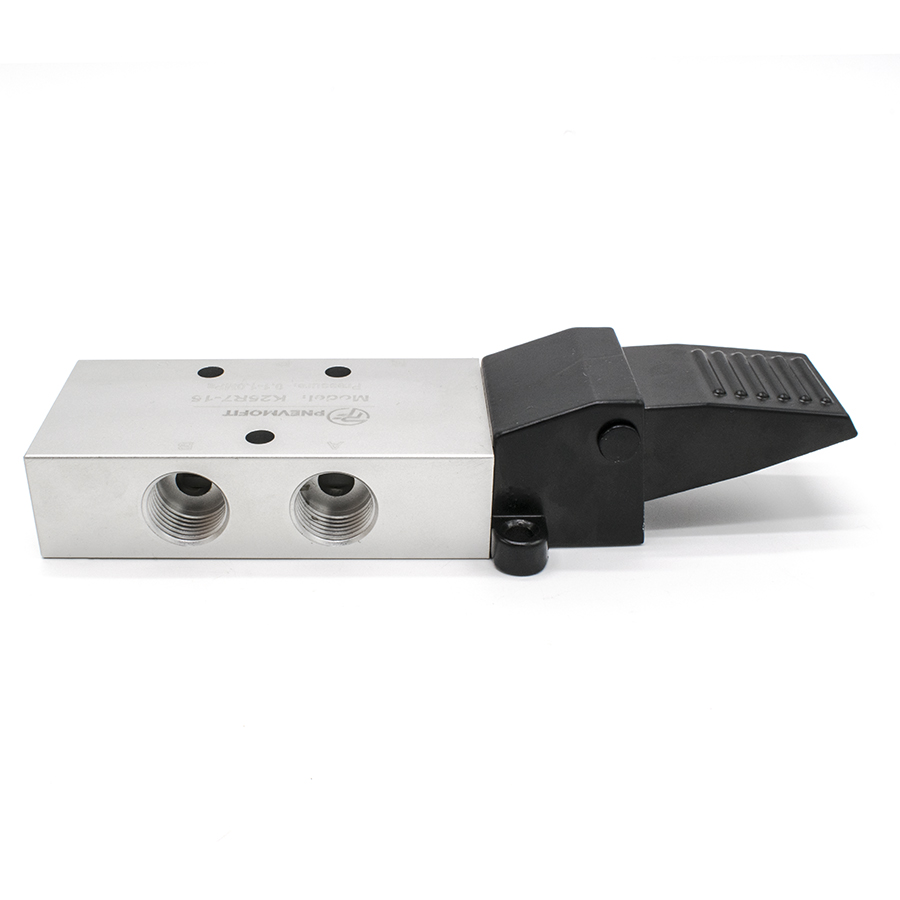

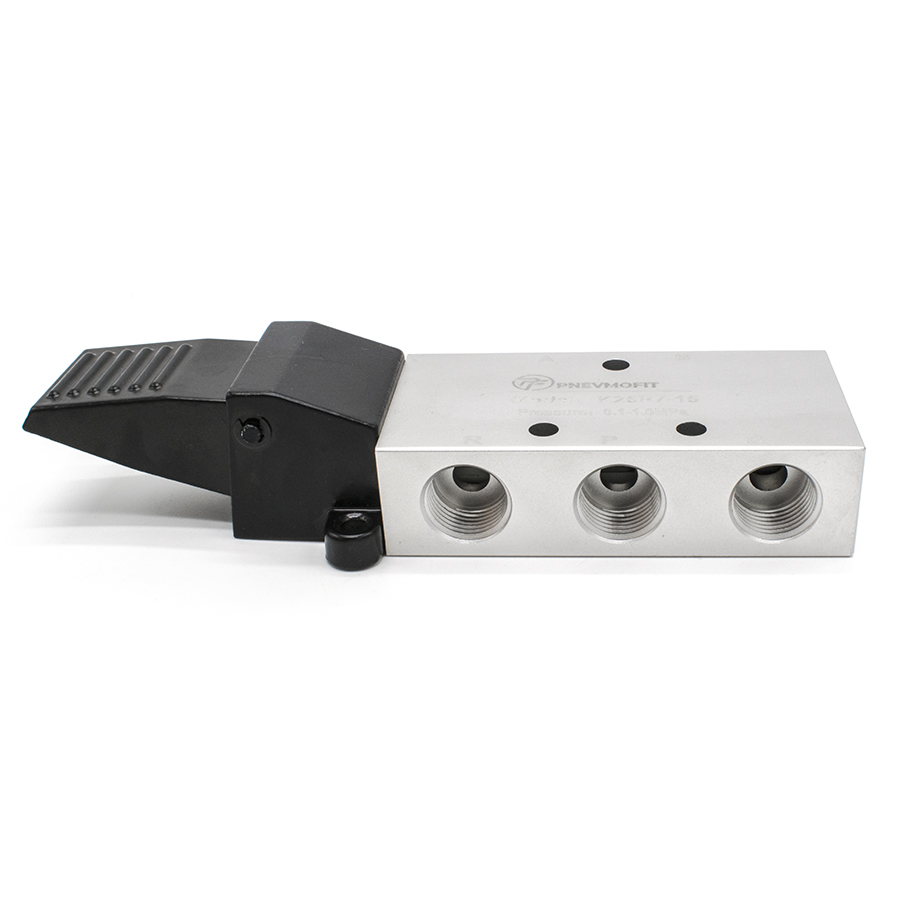

Конструкция выполнена в прочном металлическом корпусе, обеспечивающем высокую износостойкость при интенсивной эксплуатации. Управление осуществляется путем механического нажатия на педаль, что позволяет оператору освободить руки для манипуляций с заготовками. Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность и безопасность работы в составе пневмолиний.
Технические характеристики:
- Тип распределителя: 5/2 (пятилинейный, двухпозиционный);
- Тип управления: механическое (педаль);
- Присоединительная резьба: G1/2";
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Рабочее давление: 0.15 – 0.8 МПа;
- Температурный диапазон: от -5°C до +60°C;
- Материал корпуса: алюминиевый сплав / конструкционная сталь.
