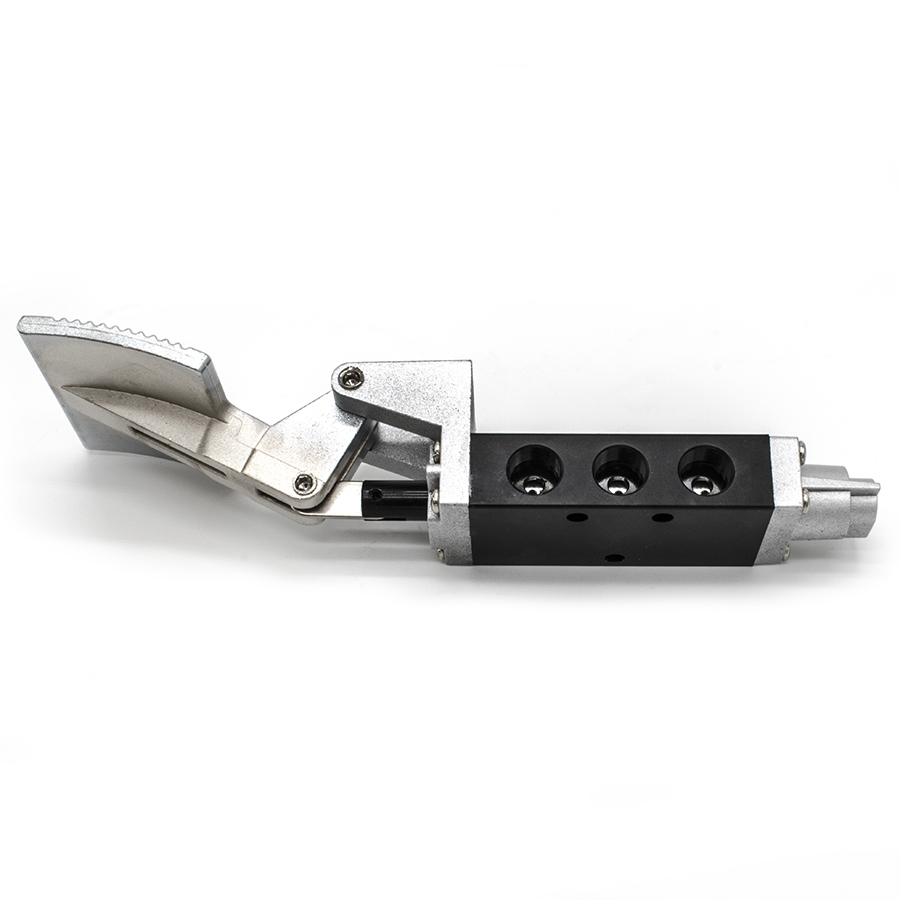

Техническое описание пневмопедали ST403A
Пневматическая педаль модели ST403A представляет собой механическое распределительное устройство, предназначенное для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по рабочей схеме 5/2 (пятилинейный двухпозиционный распределитель), что обеспечивает эффективное управление исполнительными механизмами двойного действия.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность при интенсивной эксплуатации.
- Тип управления: Механический ножной привод, позволяющий оператору освободить руки для выполнения технологических операций.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 31062-2011 (Пневмоприводы. Общие методы испытаний и показатели качества).
Технические характеристики:
- Рабочее давление: 0 – 10 Бар (0 – 1.0 МПа);
- Максимально допустимое давление: 10 Бар;
- Присоединительная резьба (вход/выход): G3/8";
- Диапазон рабочих температур: от -5 °C до +70 °C;
- Схема распределения: 5/2 линейная/позиционная.
Данный пневмораспределитель характеризуется высокой надежностью переключения и стабильностью параметров в указанном температурном диапазоне, что позволяет интегрировать его в сложные пневматические цепи автоматизации производства.
