Техническое описание пневмораспределителя ST402A

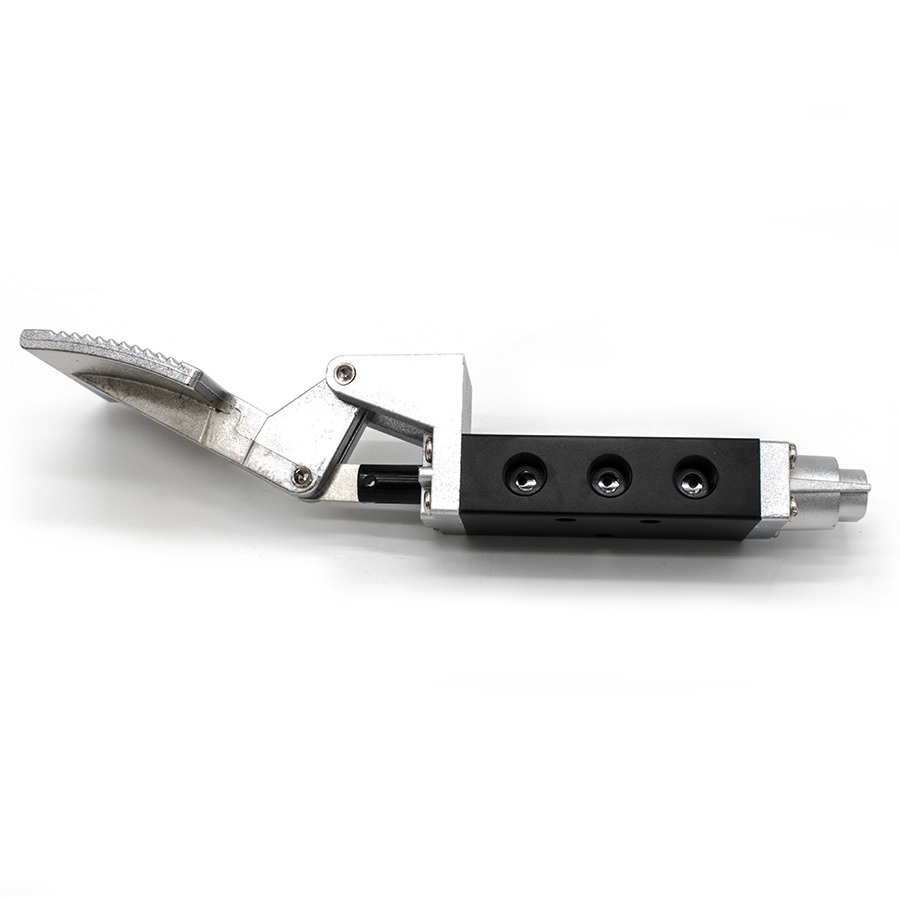

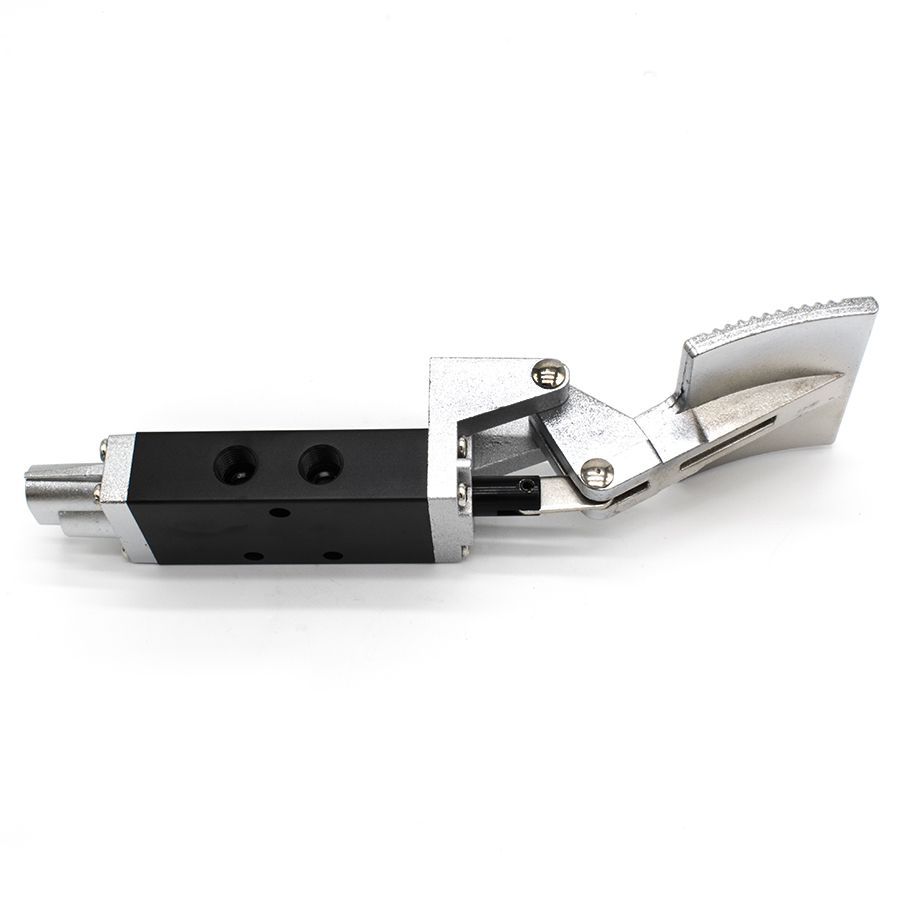

Пневматическая педаль ST402A представляет собой направляющий распределитель с механическим типом управления, предназначенный для изменения потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по рабочей схеме 5/2 (пятилинейный, двухпозиционный) и соответствует требованиям ГОСТ 18460-91 в части пневматических приводов и общих технических условий.
Конструктивные и эксплуатационные особенности:
- Корпус: Выполнен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность при интенсивных механических нагрузках.
- Пневматические порты: Присоединительная резьба G1/4" обеспечивает надежную герметизацию и стандартную совместимость с фитингами пневмолиний.
- Рабочие параметры: Устройство рассчитано на эксплуатацию в диапазоне давления от 0 до 10 Бар (1.0 МПа). Термическая устойчивость уплотнений и подвижных элементов сохраняется в диапазоне температур от -5 °C до +70 °C.
- Механизм: Прямое механическое воздействие на золотниковый клапан обеспечивает высокую точность срабатывания и надежность переключения позиций.
Данный пневмораспределитель предназначен для работы со сжатым воздухом, очищенным и подготовленным согласно нормативам эксплуатации пневматического оборудования. Соответствие изделия ГОСТ 18460-91 гарантирует стабильность технических характеристик в заявленных режимах работы.
