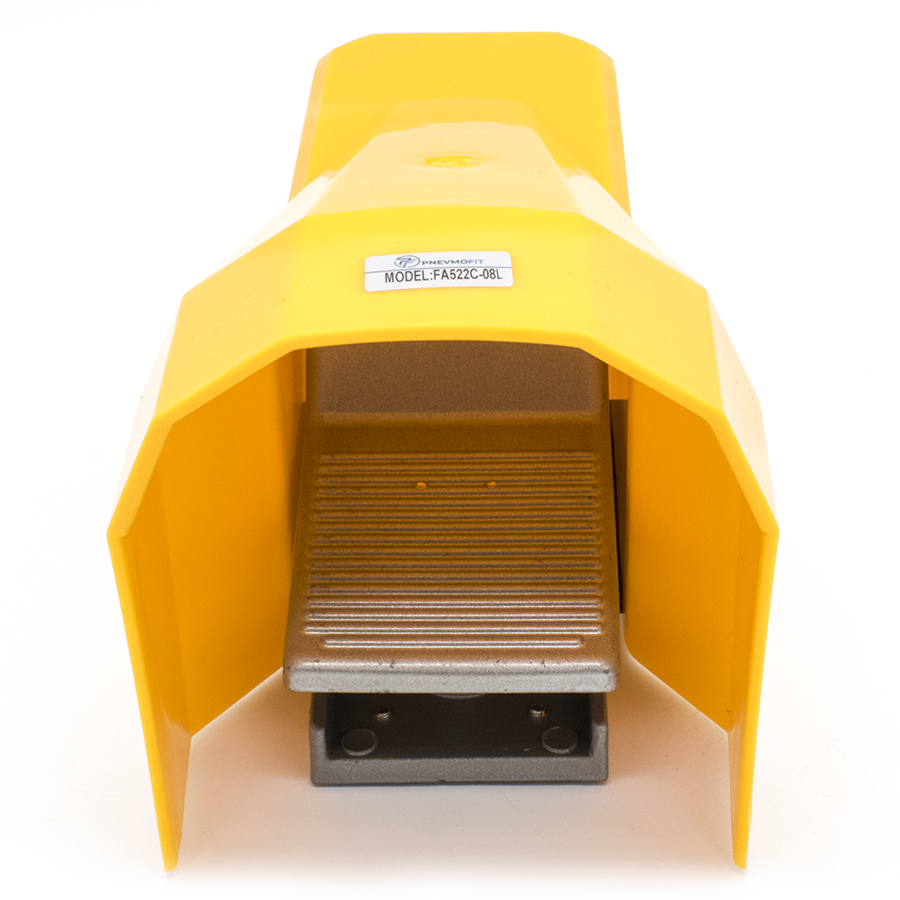

Техническое описание пневмораспределителя FA522C-08L
Пневматическая педаль модели FA522C-08L представляет собой пятилинейный двухпозиционный (5/2) распределитель с механическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данное изделие спроектировано и изготовлено в соответствии с требованиями ГОСТ 18460-91, что гарантирует надежность и стандартизацию присоединительных размеров.
Конструктивные особенности и функционал

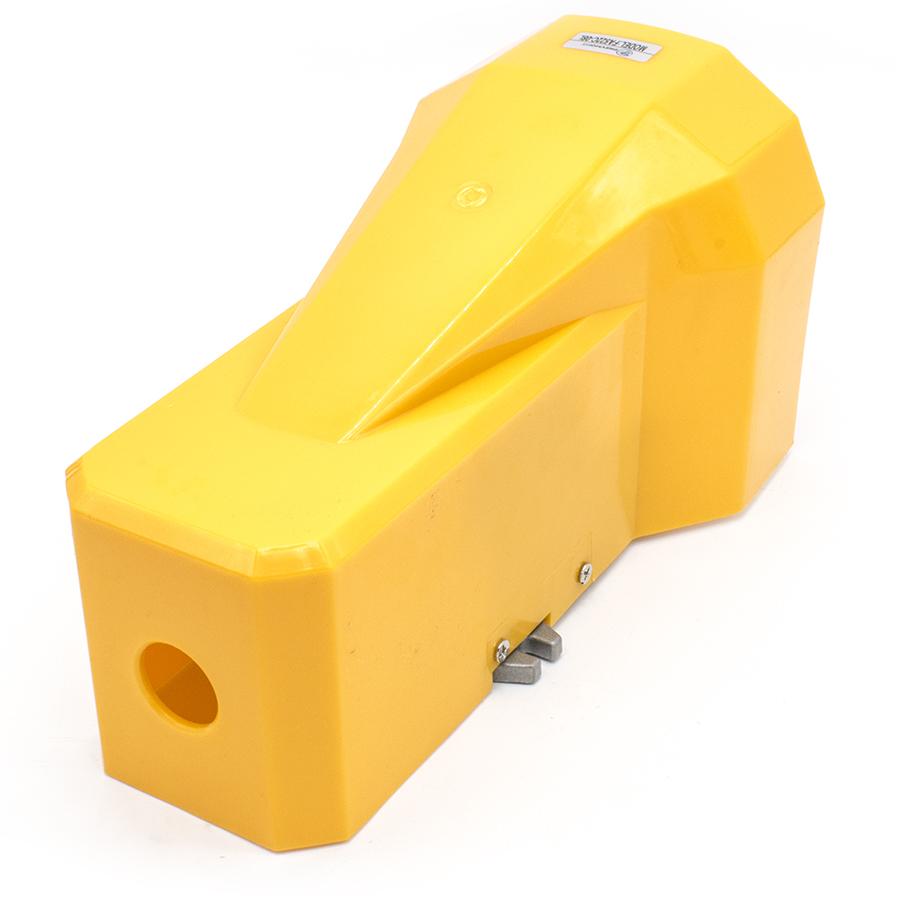

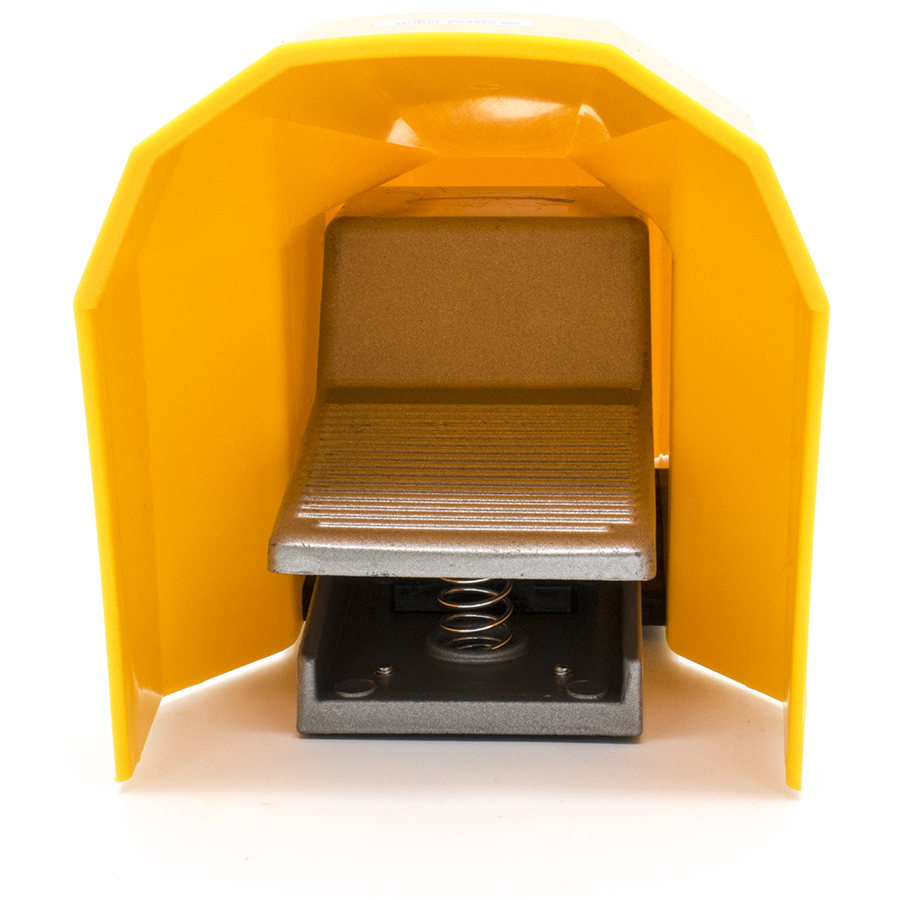

Распределитель оснащен механизмом фиксации положения, что позволяет удерживать рабочий орган в заданном состоянии без постоянного воздействия оператора на педаль. Корпус выполнен из высокопрочного алюминиевого сплава с элементами из износостойкого пластика, обеспечивающего защиту внутренних узлов от механических повреждений и агрессивных сред.
Технические характеристики:
- Тип распределителя: 5/2 линейный/позиционный;
- Тип управления: ножное, с механической фиксацией;
- Присоединительная резьба: G1/4";
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Диапазон рабочего давления: от 0 до 1.0 МПа (0-145 psi);
- Максимально допустимое давление: 1.5 МПа;
- Температурный режим эксплуатации: от -20°C до +70°C;
- Материал уплотнений: NBR (нитрильный каучук).
Изделие обеспечивает высокую пропускную способность и стабильность срабатывания в широком диапазоне температур. Соответствие ГОСТ 18460-91 подтверждает возможность интеграции педали в сложные пневматические контуры автоматизации производственных процессов.
