Техническое описание пневмораспределителя FA522C-08

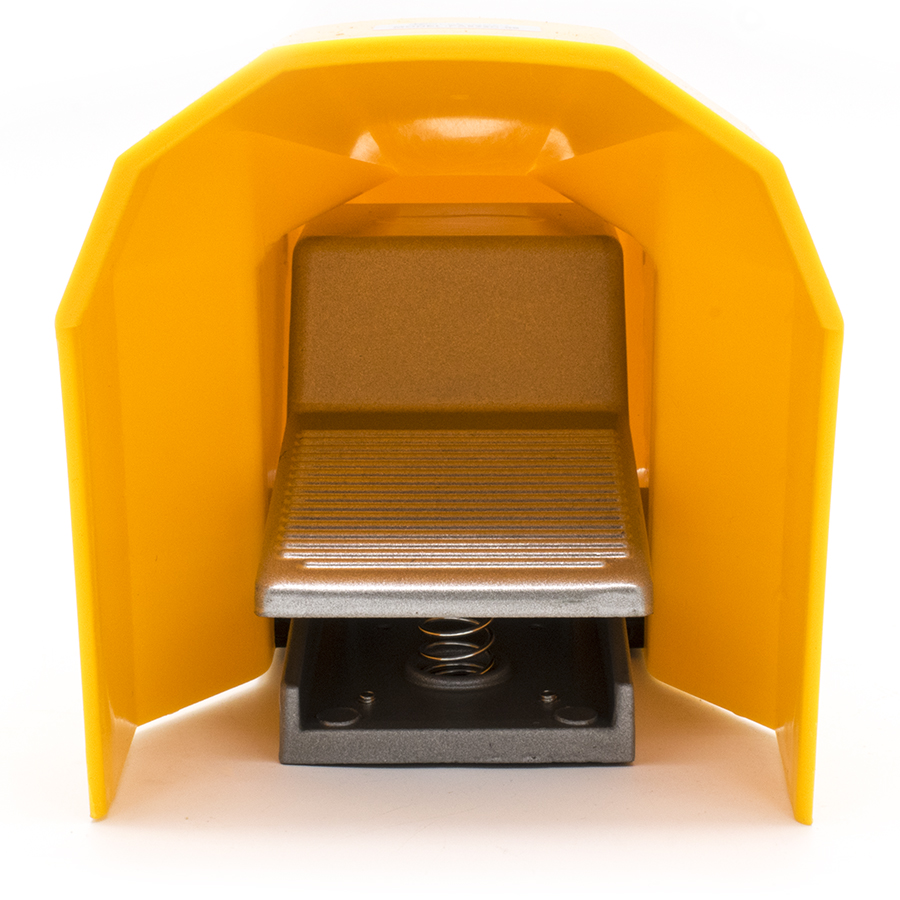

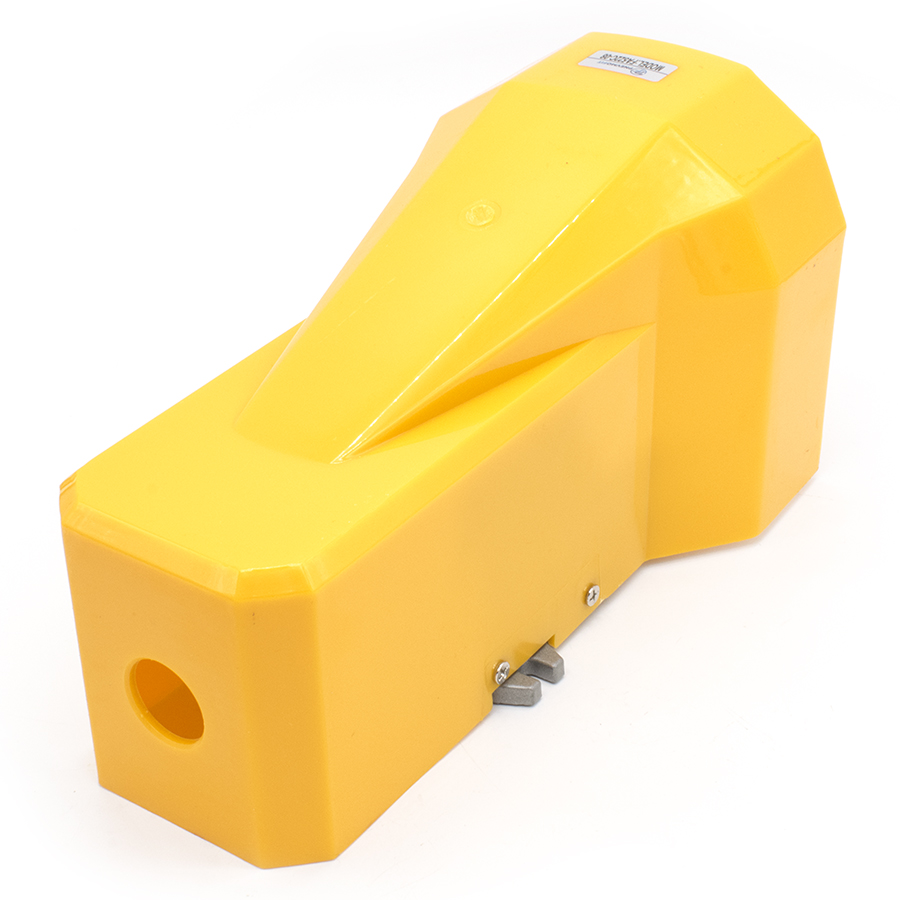

Пневматическая педаль модели FA522C-08 представляет собой механический пятилинейный двухпозиционный распределитель (схема 5/2) с пружинным возвратом. Устройство предназначено для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Тип управления: Механическое воздействие на педальный рычаг без фиксации в рабочем положении (моностабильное исполнение).
- Материальное исполнение: Корпус выполнен из высокопрочного алюминиевого сплава с защитным покрытием, педальный узел усилен износостойким полимером.
- Пневматические порты: Присоединительная резьба G1/4" обеспечивает надежную герметизацию соединений.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием масла или без него.
Технические характеристики:
- Номинальное рабочее давление: 0–1.0 МПа (0–10 бар).
- Максимально допустимое давление (испытательное): 1.5 МПа.
- Диапазон температур эксплуатации: от -20°C до +70°C.
- Условный проход и пропускная способность оптимизированы для обеспечения высокой скорости срабатывания исполнительных механизмов.
Данное оборудование спроектировано для эксплуатации в тяжелых производственных условиях, обеспечивая высокую цикловую стойкость и точность переключения согласно регламентам ГОСТ 18460-91.
