Техническое описание пневмопедали 4F210-08L

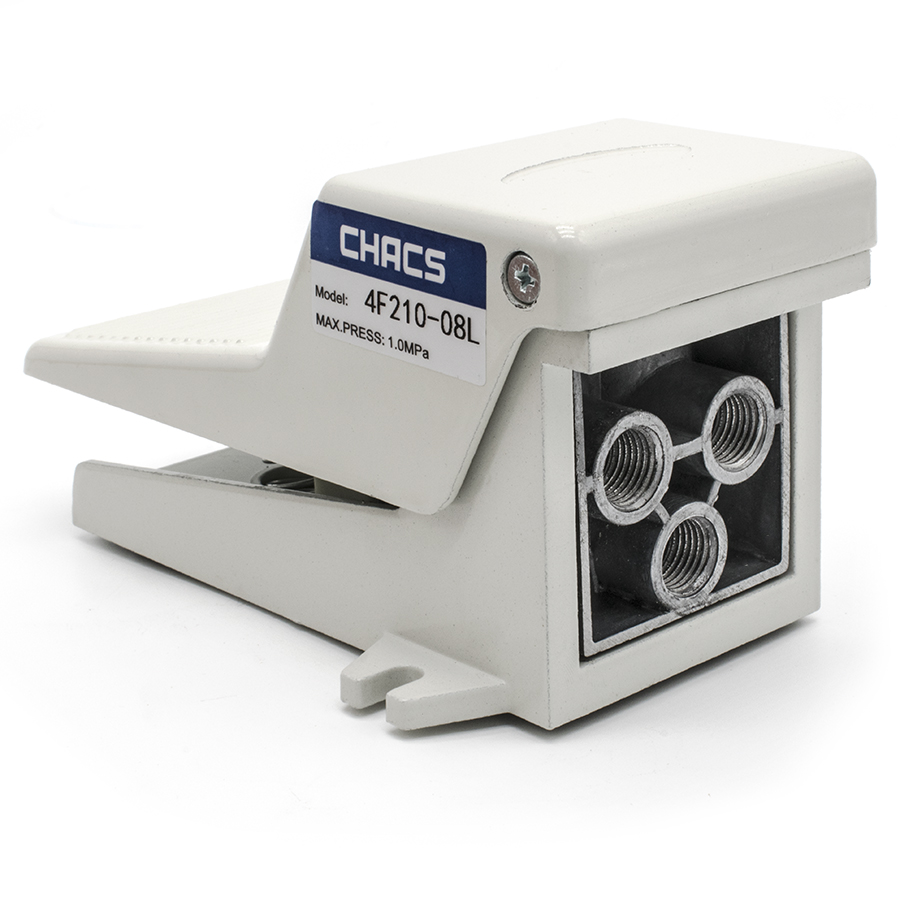

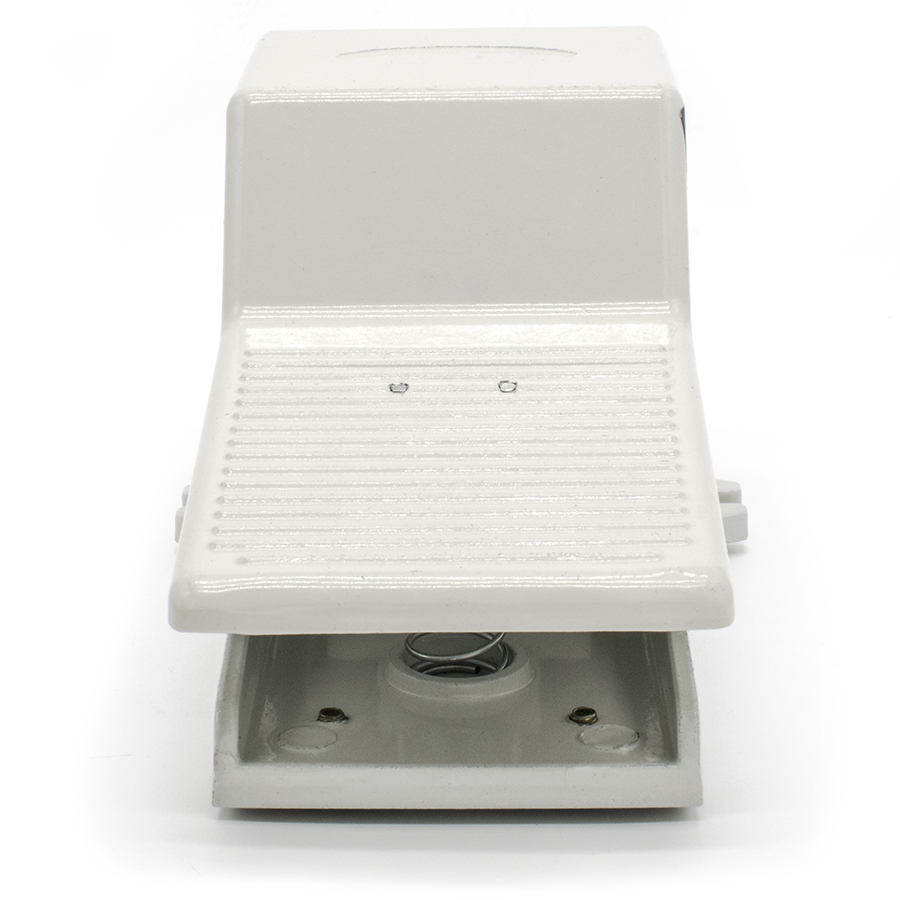

Пневматическая педаль модели 4F210-08L представляет собой пятилинейный двухпозиционный (5/2) распределитель с механическим управлением. Данное устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Управление осуществляется путем нажатия на педаль, оснащенную механизмом фиксации положения, что позволяет удерживать исполнительный механизм в заданном состоянии без постоянного воздействия оператора.
Конструктивные и эксплуатационные особенности:
- Корпус: Выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность конструкции.
- Тип распределителя: Золотникового типа, обеспечивающий герметичность и надежность переключения.
- Фиксация: Наличие фиксатора (L-тип) позволяет использовать педаль в циклах, требующих длительного включения пневмолинии.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух) в части подготовки рабочей среды и общим техническим условиям по ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики:
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).

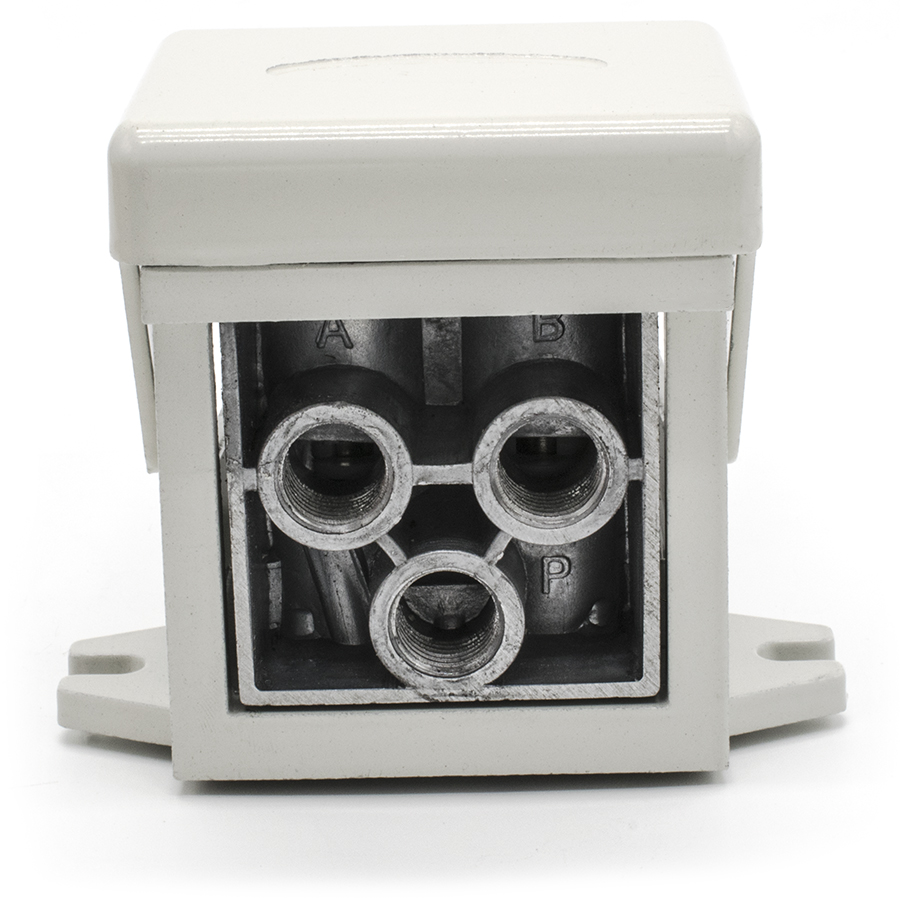

- Присоединительная резьба: G1/4" (вход/выход), G1/8" (выхлопные порты).
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 Бар).
- Максимально допустимое давление: 1.0 МПа (10 Бар).
- Температурный режим эксплуатации: от -20°C до +70°C.
