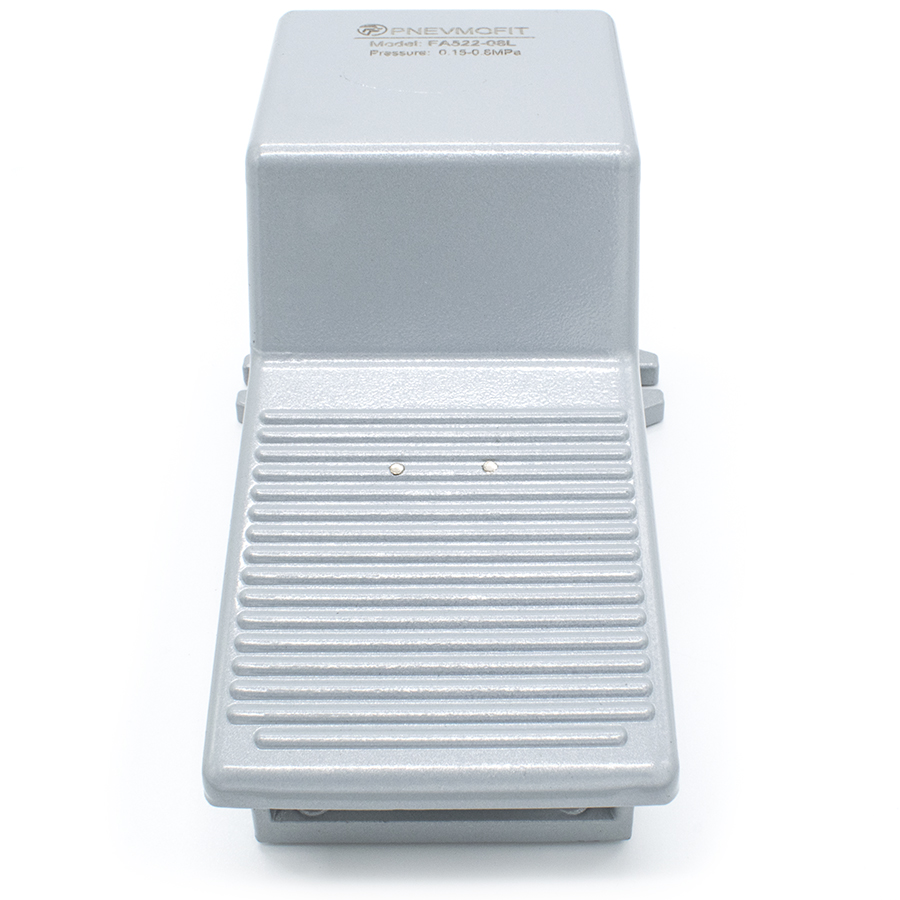

Техническое описание пневмопедали FA522-08L
Пневматический распределитель с ножным управлением (пневмопедаль) серии FA522-08L предназначен для коммутации потоков сжатого воздуха в исполнительных механизмах пневматических систем. Устройство функционирует по принципу 5/2 линейного распределения (пятилинейный, двухпозиционный) и оснащено механизмом фиксации положения, что позволяет удерживать заданный режим работы без постоянного воздействия оператора.
Корпус изделия выполнен из высокопрочного алюминиевого сплава методом литья под давлением, что обеспечивает коррозионную стойкость и долговечность в тяжелых условиях эксплуатации. Присоединительные порты имеют внутреннюю резьбу G1/4", обеспечивающую герметичность соединений при соблюдении моментов затяжки. Уплотнительные элементы изготовлены из износостойких эластомеров, гарантирующих стабильную работу в температурном диапазоне от -20 до +70°C.
Продукция соответствует требованиям ГОСТ 31441.1-2011 (Оборудование неэлектрическое, предназначенное для использования во взрывоопасных средах) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических приводов и систем управления.
Технические характеристики:
- Тип управления: Механическое (ножная педаль с фиксацией)
- Рабочая среда: Сжатый воздух (фильтрованный, с содержанием масла или без)
- Условный проход: G1/4"
- Диапазон рабочего давления: 0 – 1.0 МПа (0 – 10 бар)
- Максимально допустимое давление: 1.5 МПа (15 бар)
- Температурный режим: -20 ... +70 °C
- Материал корпуса: Алюминиевый сплав
