Техническое описание и характеристики

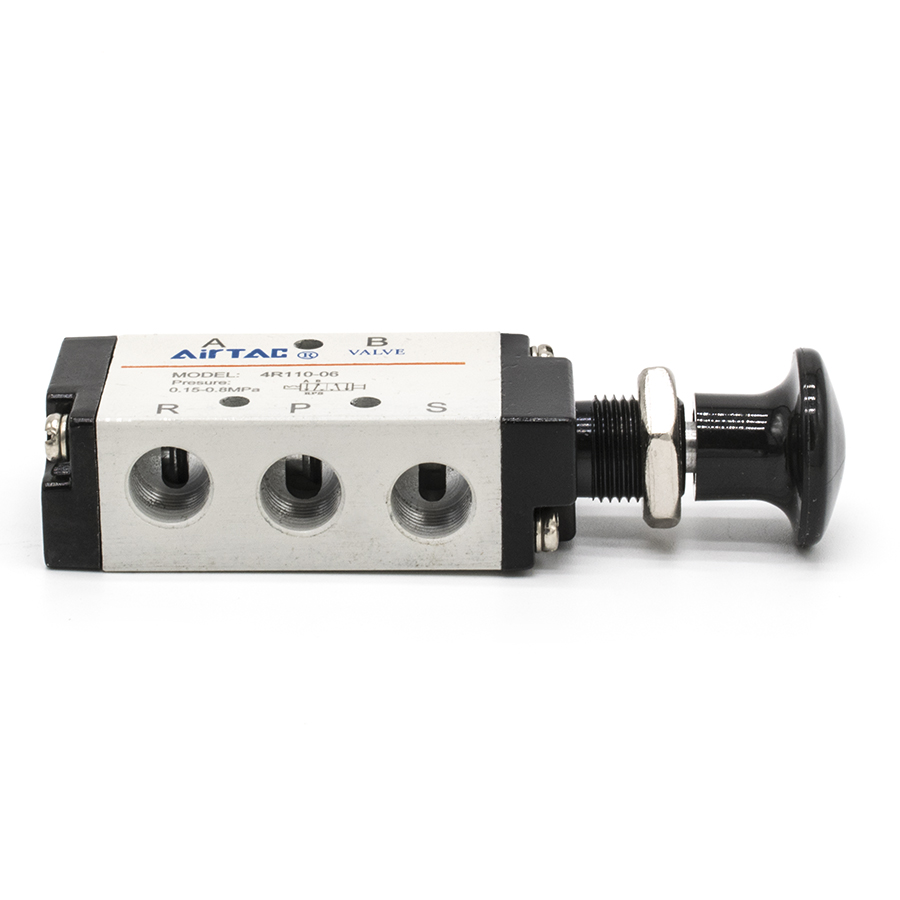

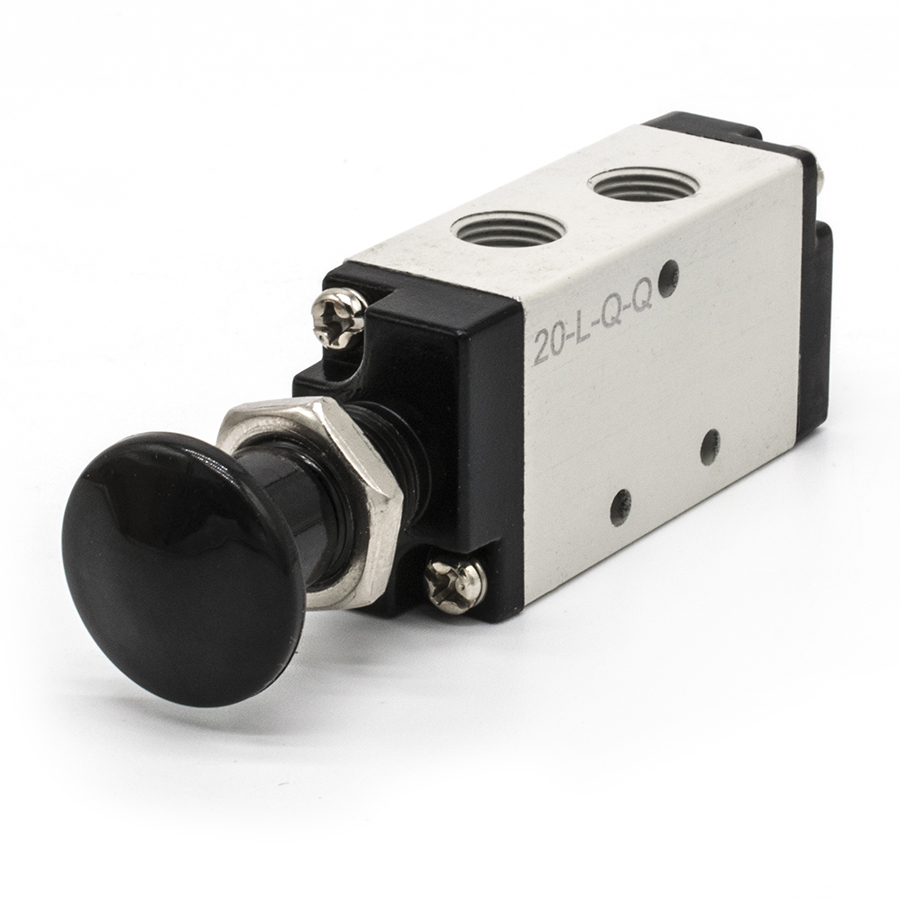

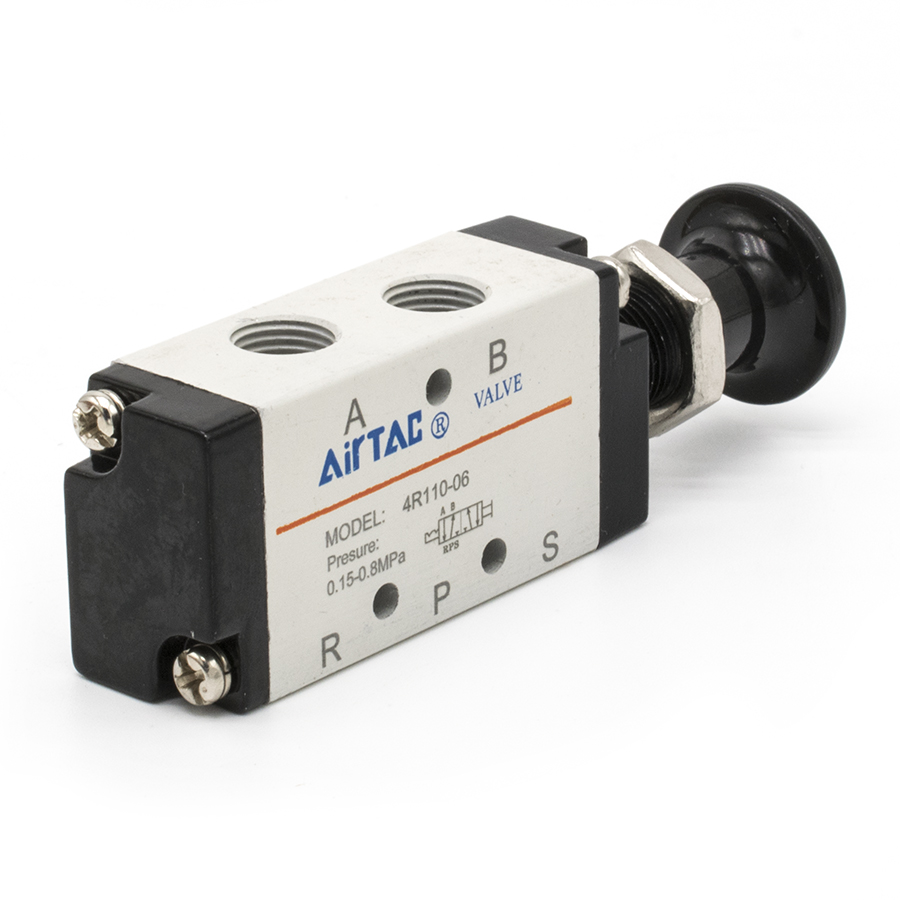

Пневмораспределитель серии 4R110-06 производства AIRTAC предназначен для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по рабочей схеме 5/2 (пятилинейный, двухпозиционный) и оснащено механизмом прямого механического (ручного) управления.
Конструктивные особенности и эксплуатационные параметры:
- Тип распределителя: Клапан прямого действия, нормально открытый.
- Материал исполнения: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Давление: Номинальное рабочее давление варьируется в диапазоне от 0 до 0.8 МПа (8 Бар).
- Температурный режим: Эксплуатация допускается при температуре окружающей среды и рабочей среды от -20 °C до +70 °C.
- Присоединительные порты: Входные и выходные отверстия имеют внутреннюю резьбу G1/8", что соответствует стандартным фитингам.
Соответствие стандартам:
Данное оборудование спроектировано и изготовлено с учетом требований ГОСТ 31065-2002 (Пневмоприводы. Общие методы испытаний и технические условия), что гарантирует надежность срабатывания и герметичность соединений в заявленных режимах эксплуатации.
Применение:
Используется в качестве исполнительного органа для управления пневмоцилиндрами двустороннего действия и другими элементами пневмоавтоматики, где требуется ручное переключение позиций золотника.
