Техническое описание пневмораспределителя 4R210-08

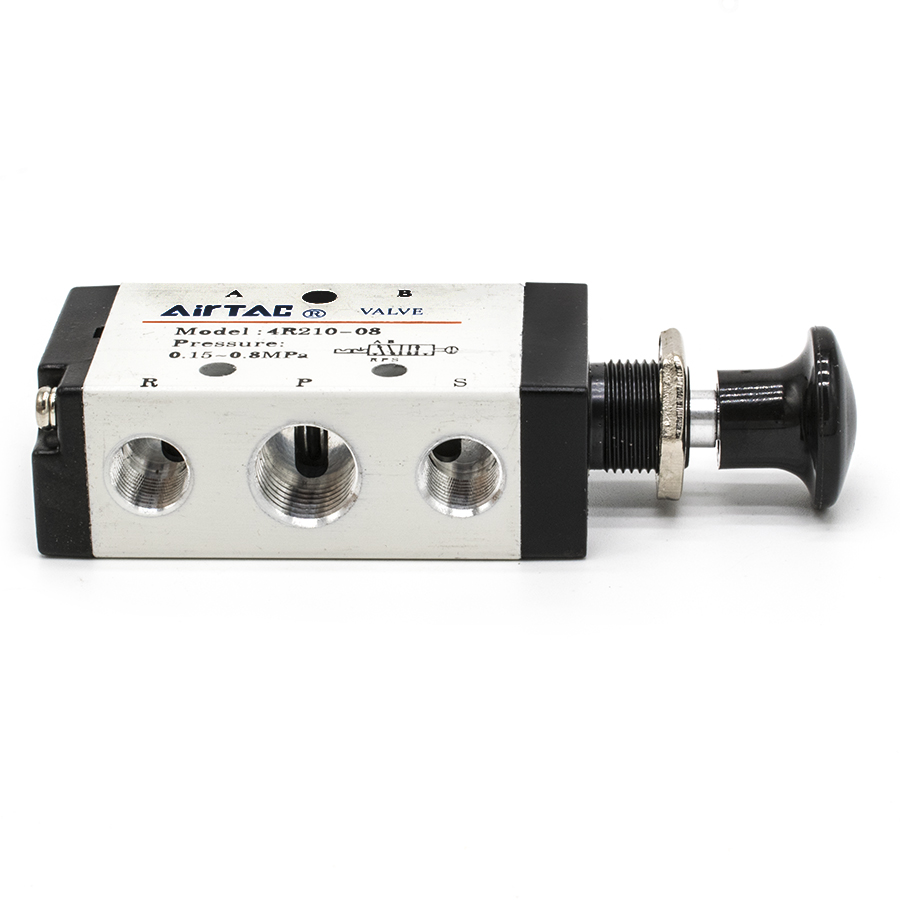

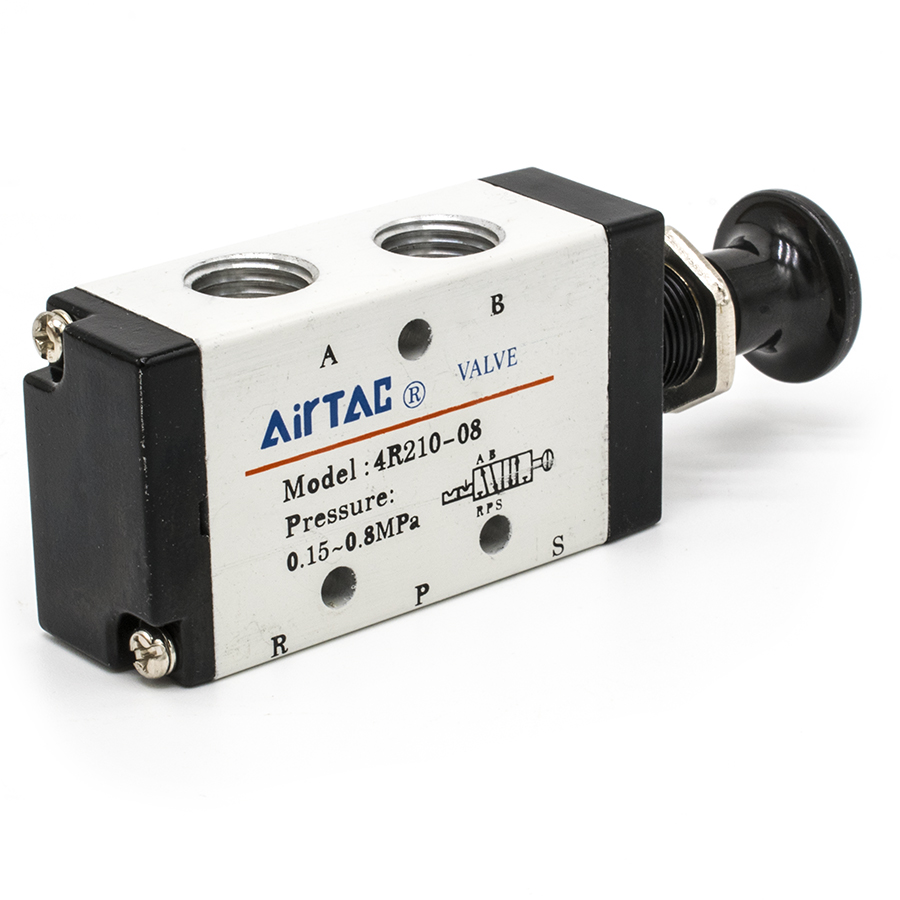

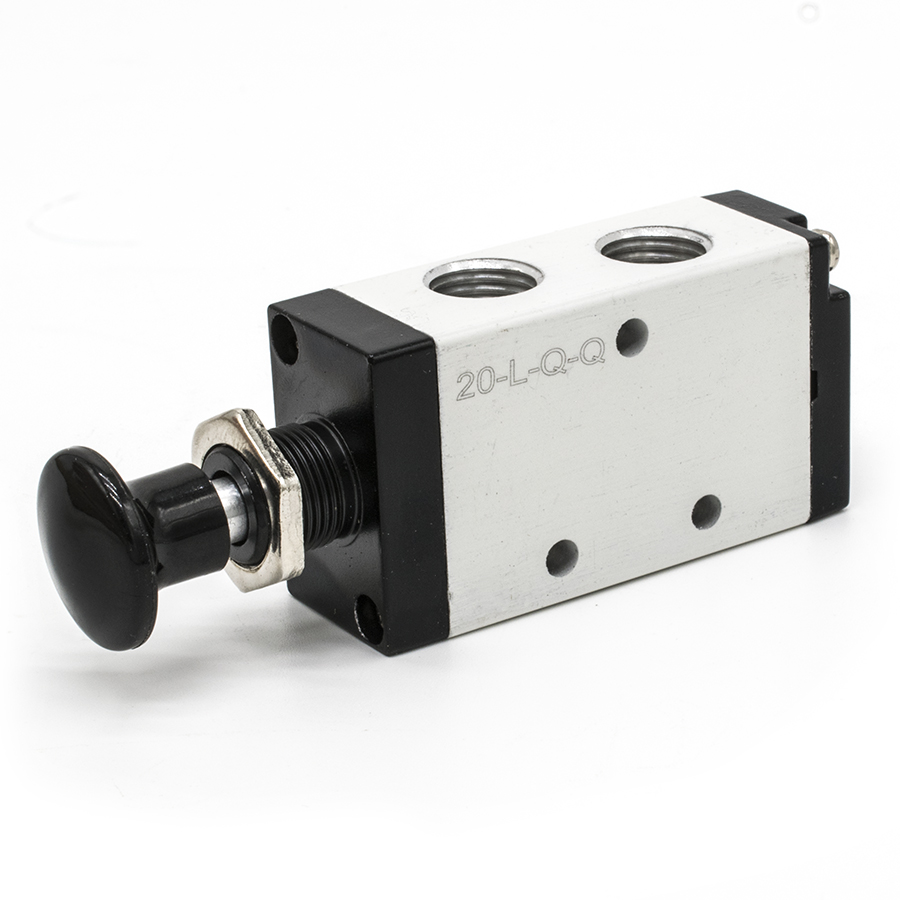

Пневматический распределитель серии 4R210-08 производства AIRTAC предназначен для управления потоками сжатого воздуха в исполнительных механизмах пневматических систем. Устройство представляет собой пятилинейный двухпозиционный (5/2 лин./поз.) клапан с ручным управлением и пружинным возвратом.
Конструктивные и эксплуатационные особенности:
- Тип управления: Механическое (ручное), прямого действия, что обеспечивает высокую надежность срабатывания без необходимости подачи пилотного давления.
- Материал корпуса: Высокопрочный алюминиевый сплав, устойчивый к коррозии и механическим нагрузкам.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Герметичность: Соответствует высоким стандартам промышленной пневматики, обеспечивая стабильную работу в диапазоне давлений от 0 до 8 бар.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) в части эксплуатационных характеристик и безопасности.
Технические характеристики:
- Рабочая схема: 5/2 (пятилинейный, двухпозиционный);
- Присоединительная резьба (вход/выход/выпуск): G1/4";
- Температурный диапазон эксплуатации: от -20 до +70 °C;
- Максимальное рабочее давление: 0.8 МПа (8 бар).
