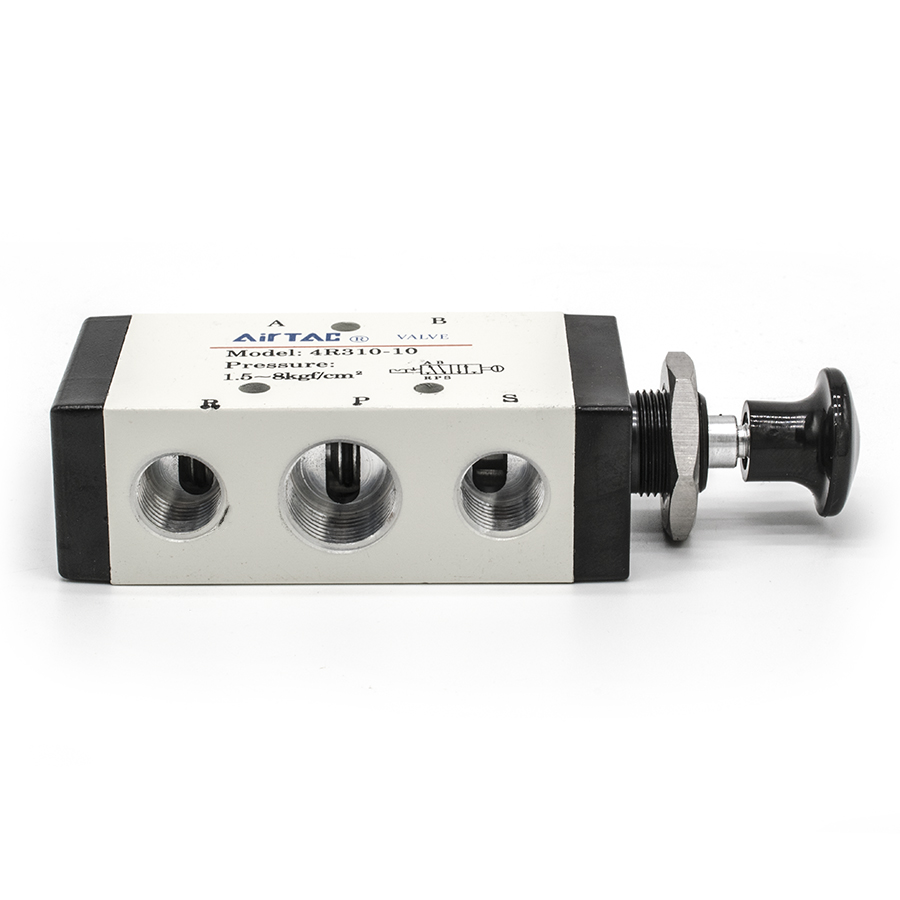

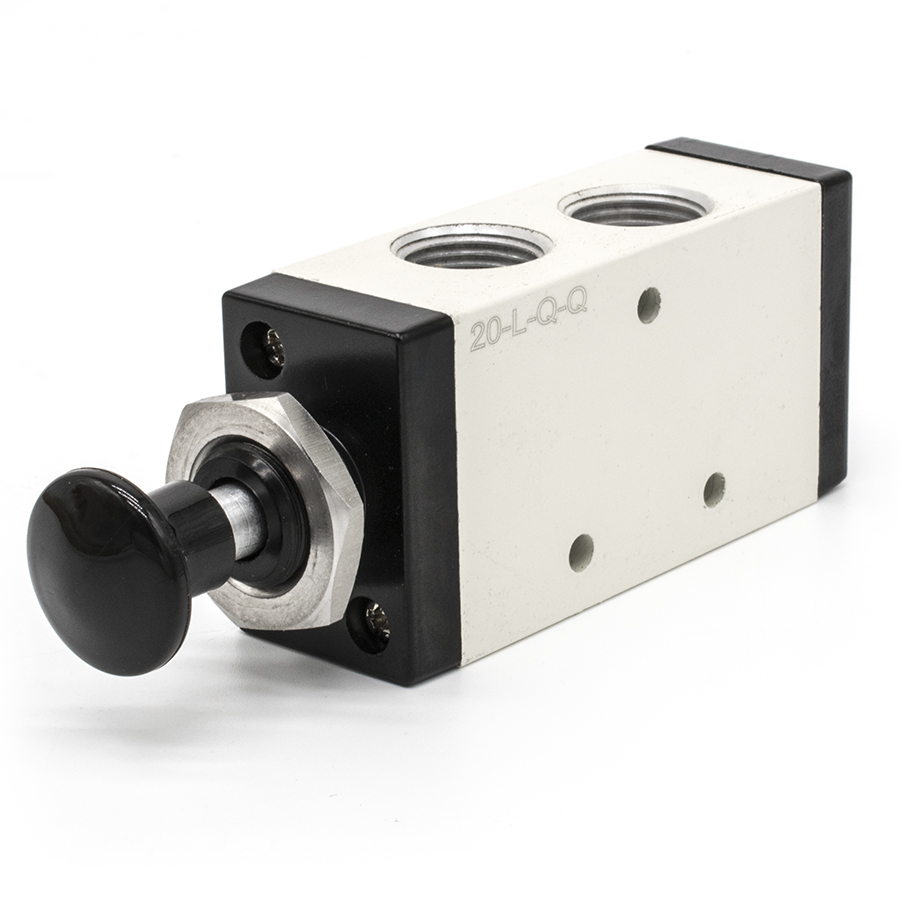

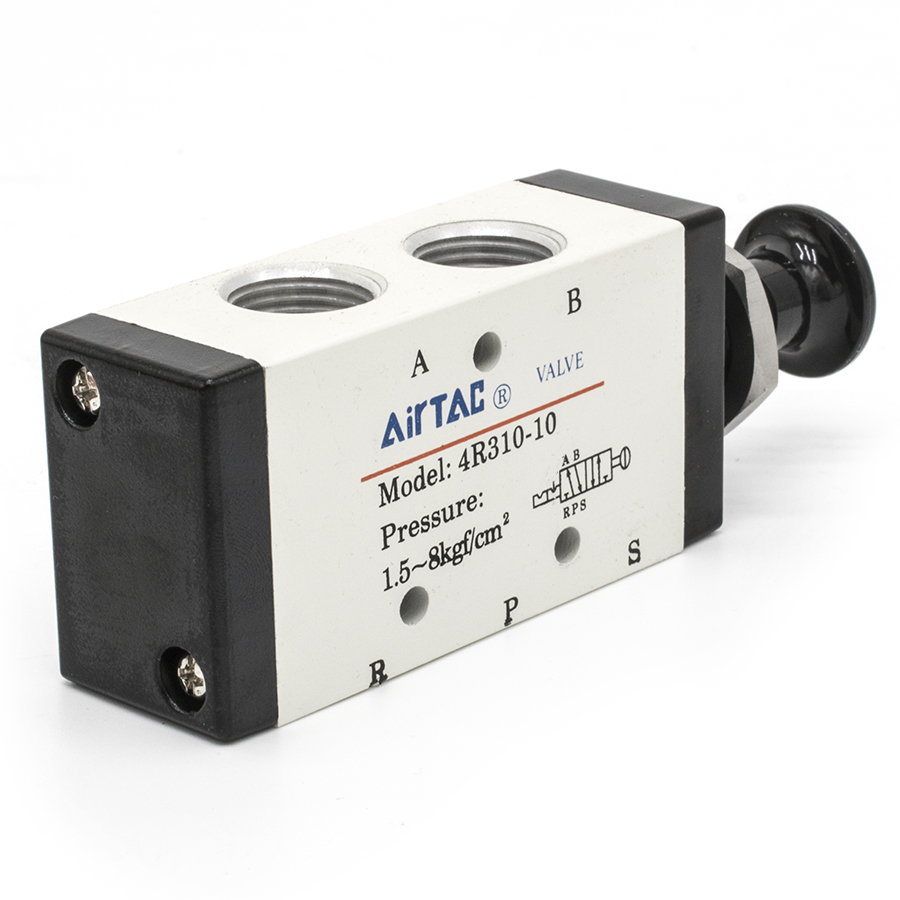

Техническое описание пневмораспределителя 4R310-10
Пневматический распределитель серии 4R310-10 производства AirTac представляет собой устройство золотникового типа с ручным (механическим) управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данное устройство функционирует по рабочей схеме 5/2 (пятилинейный, двухпозиционный) и относится к классу распределителей прямого действия.
Конструктивные и эксплуатационные особенности:
- Материал корпуса: Высокопрочный алюминиевый сплав, обеспечивающий коррозионную стойкость и малый вес изделия.
- Механизм управления: Ручной рычаг с четкой фиксацией позиций, обеспечивающий надежное переключение рабочих каналов.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с подачей масляного тумана, так и без него.
- Герметичность: Уплотнения из износостойкого эластомера обеспечивают минимальные утечки в широком диапазоне температур от -20 до +70 °C.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и соответствует нормам безопасности для пневматических устройств высокого давления.
Технические характеристики:
- Присоединительная резьба (вход/выход): G3/8"
- Диапазон рабочего давления: 0 – 0.8 МПа (0-8 бар)
- Максимальное испытательное давление: 1.2 МПа
- Тип возврата: Механический
