Техническое описание пневмораспределителя 4R410-15

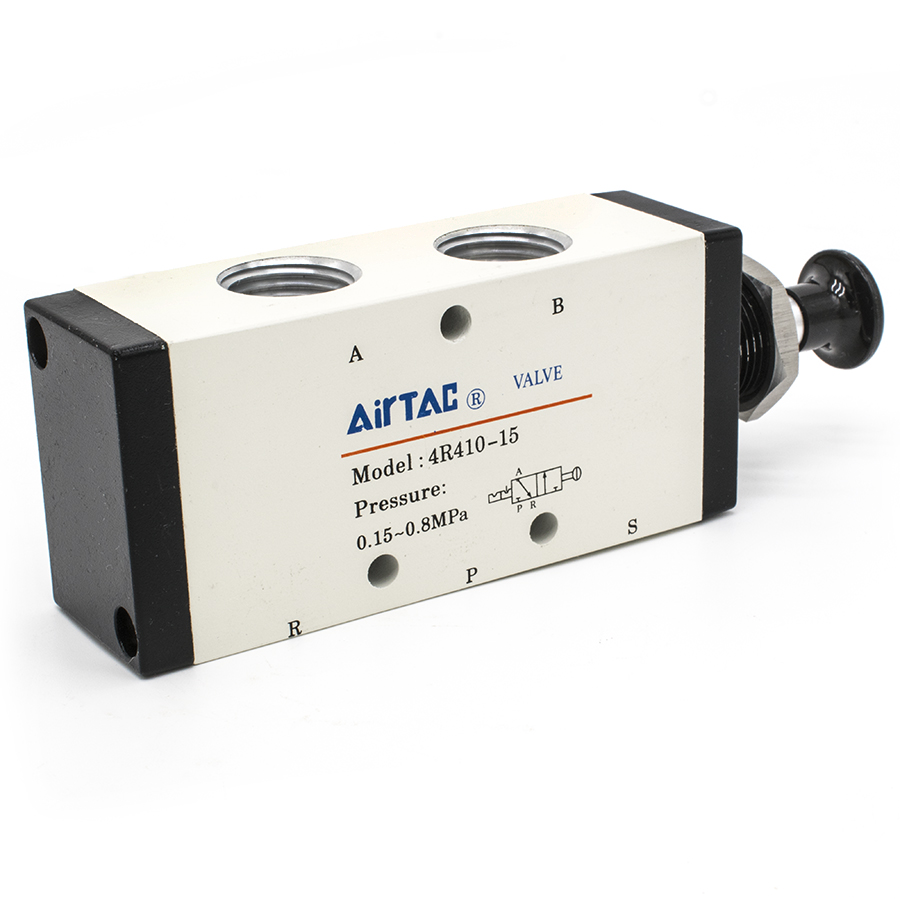

Пневмораспределитель серии 4R410-15 производства AirTac представляет собой исполнительное устройство с ручным механическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по рабочей схеме 5/2 (пятилинейный, двухпозиционный) и относится к классу распределителей прямого действия.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.

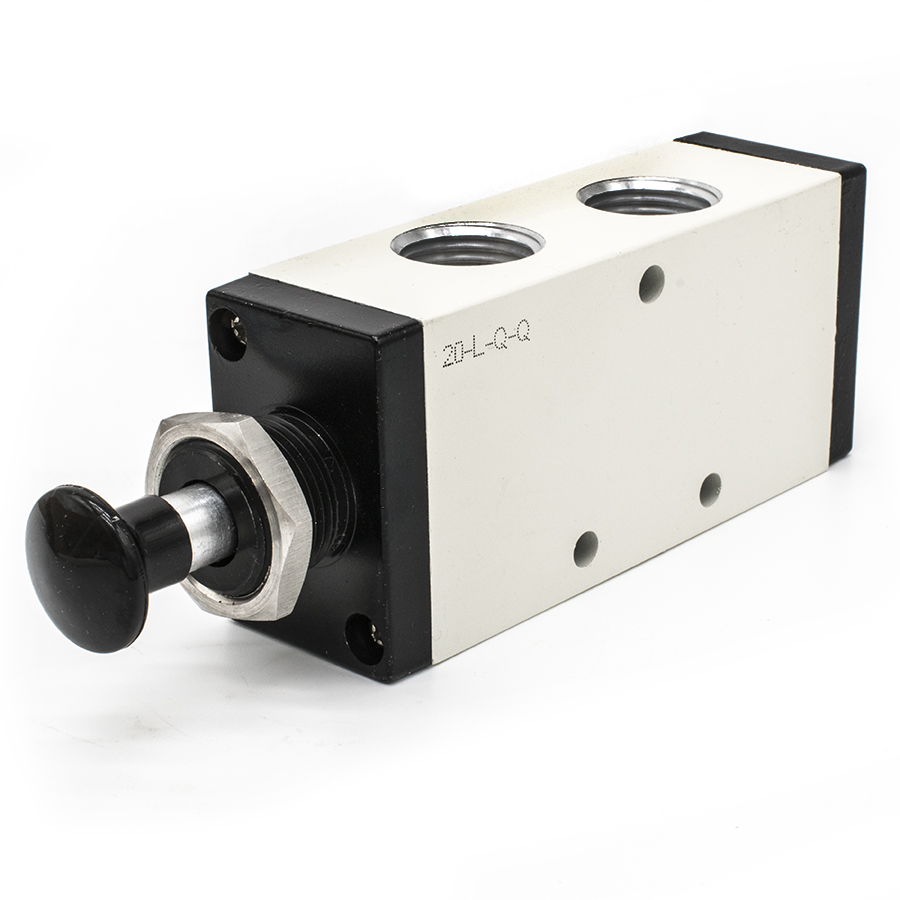

- Управление: Переключение осуществляется посредством ручного рычага, что позволяет использовать устройство в системах без электрического управления.
- Рабочая среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с использованием масляного тумана, так и без смазки.
- Герметичность: Конструкция золотникового типа обеспечивает высокую надежность переключения и минимальные утечки.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 31441.1-2011 (Оборудование неэлектрическое, предназначенное для использования в потенциально взрывоопасных средах) и соответствует общим требованиям безопасности для пневматических приводов и их устройств по ГОСТ 12.2.101-84.
Технические характеристики:

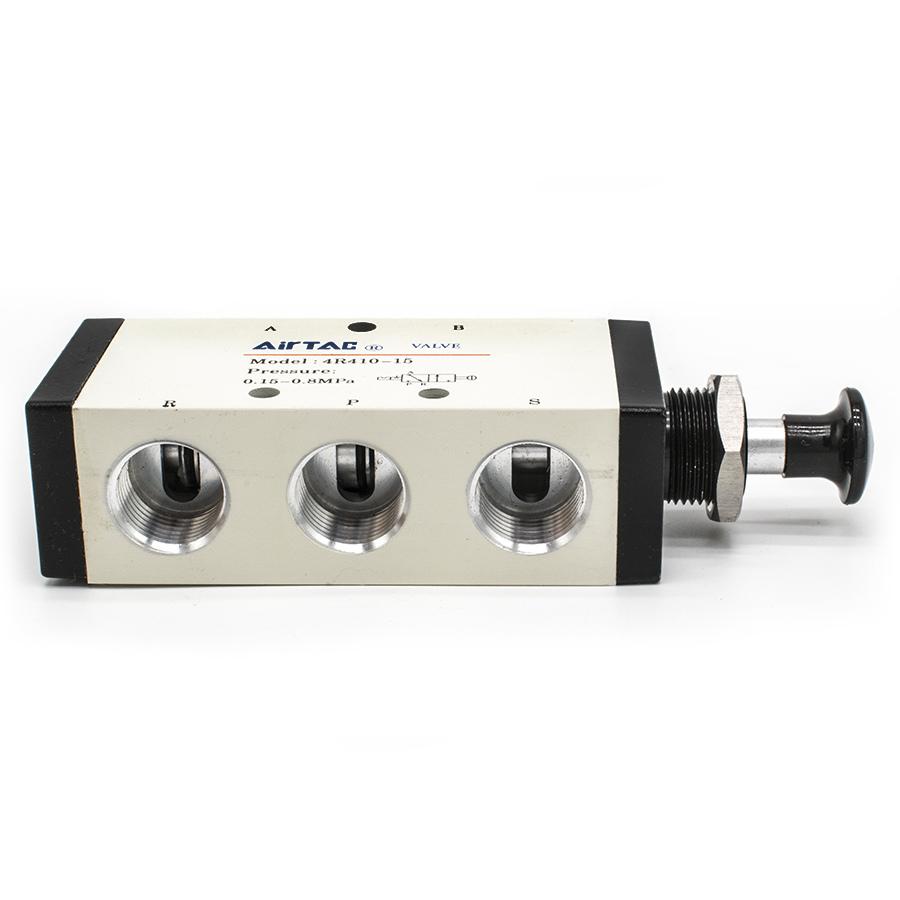

- Присоединительная резьба (вход/выход/выхлоп): G1/2";
- Диапазон рабочего давления: 0 – 0.8 МПа (0-8 Бар);
- Температурный режим эксплуатации: от -20°C до +70°C;
- Тип возврата: Механический.
