Техническое описание пневмоклапана S3L-06

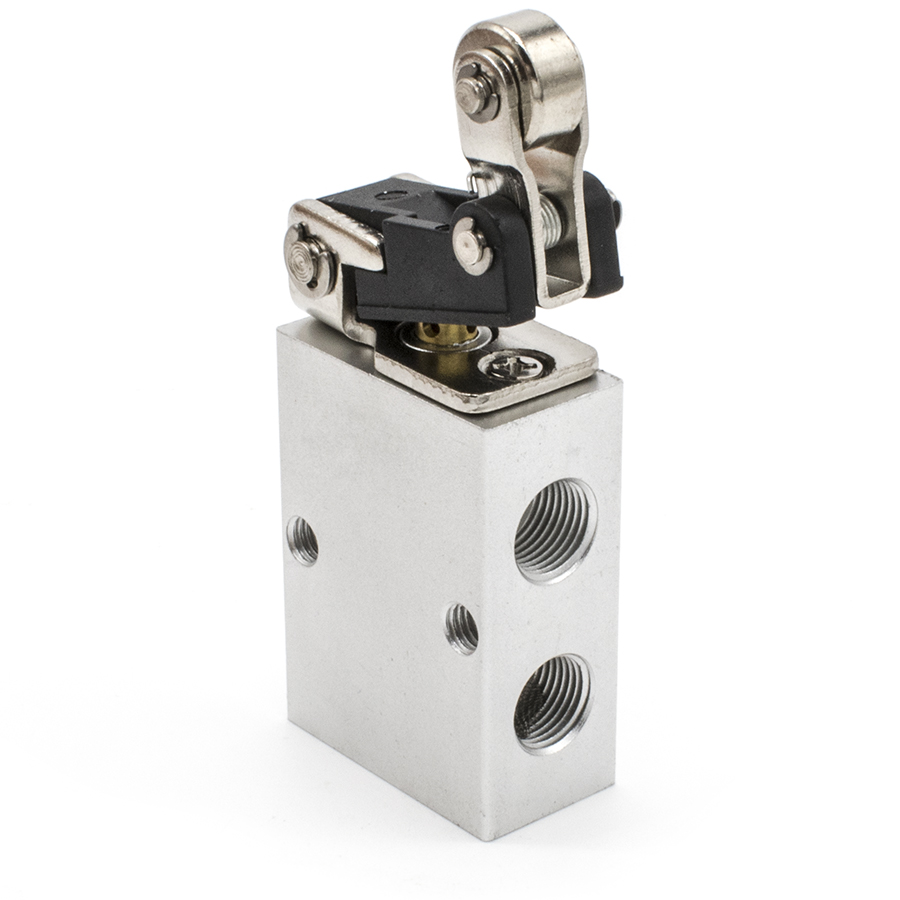

Пневмораспределитель серии S3L-06 представляет собой устройство с механическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Данная модель выполнена по рабочей схеме 3/2 (трехлинейный двухпозиционный). Корпус изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малый вес компонента. Механический тип управления подразумевает срабатывание клапана при физическом воздействии на исполнительный элемент.
Технические характеристики:
- Рабочая среда: подготовленный сжатый воздух (фильтрация не менее 40 мкм);
- Присоединительная резьба: G1/8" (вход/выход/выпуск);
- Номинальное давление: до 8 Бар (0.8 МПа);
- Температурный диапазон эксплуатации: от -5 °C до +60 °C;
- Стандарт проектирования: ГОСТ 18460-91.
Клапан S3L-06 характеризуется высокой надежностью переключения и стабильностью работы в составе логических схем управления пневмоцилиндрами одностороннего действия или для подачи сигналов управления на более мощные пневмораспределители.
