Техническое описание пневмоклапана S3HL-08

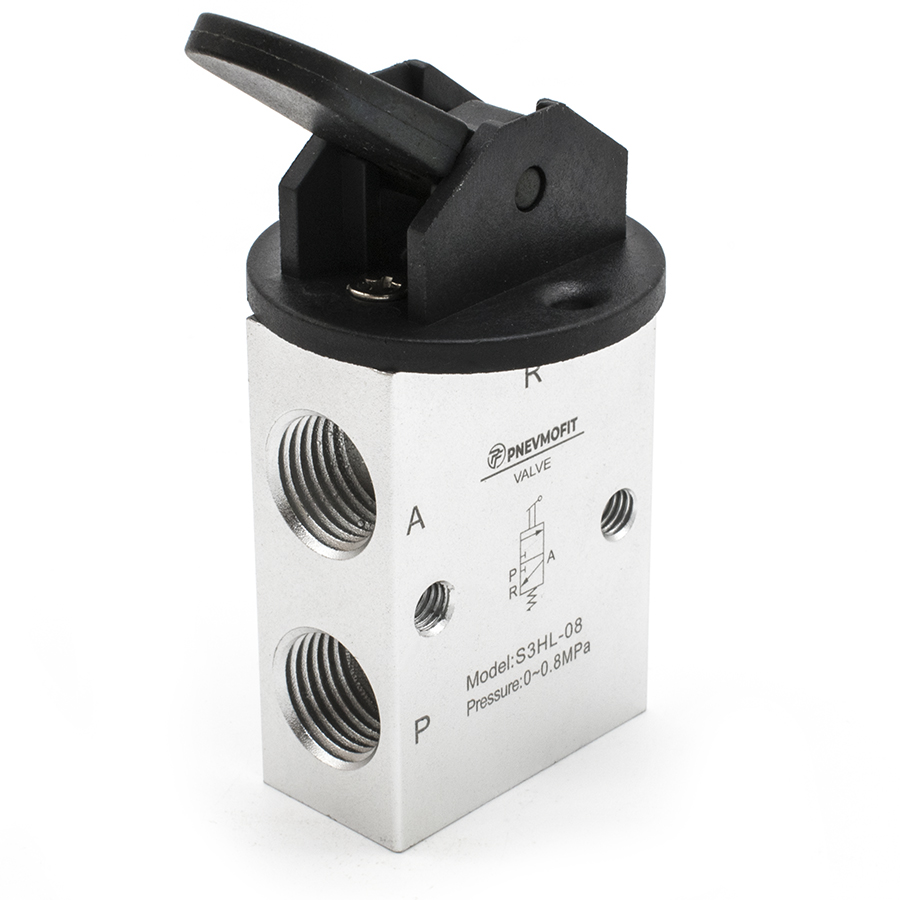

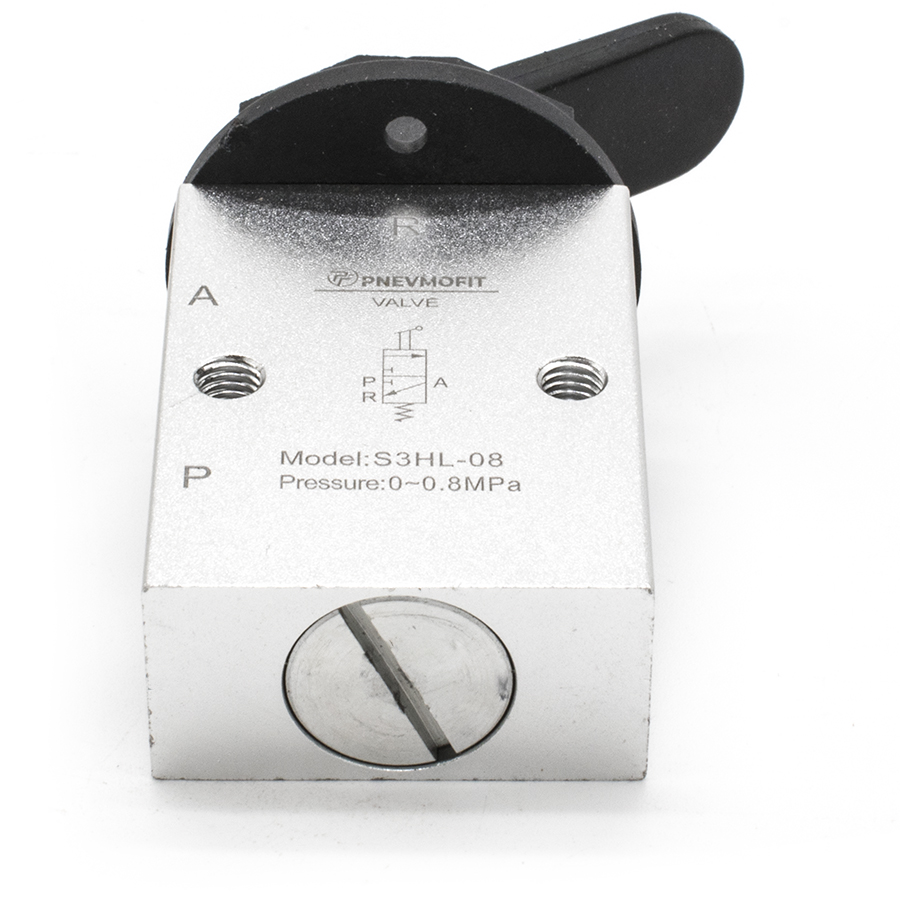

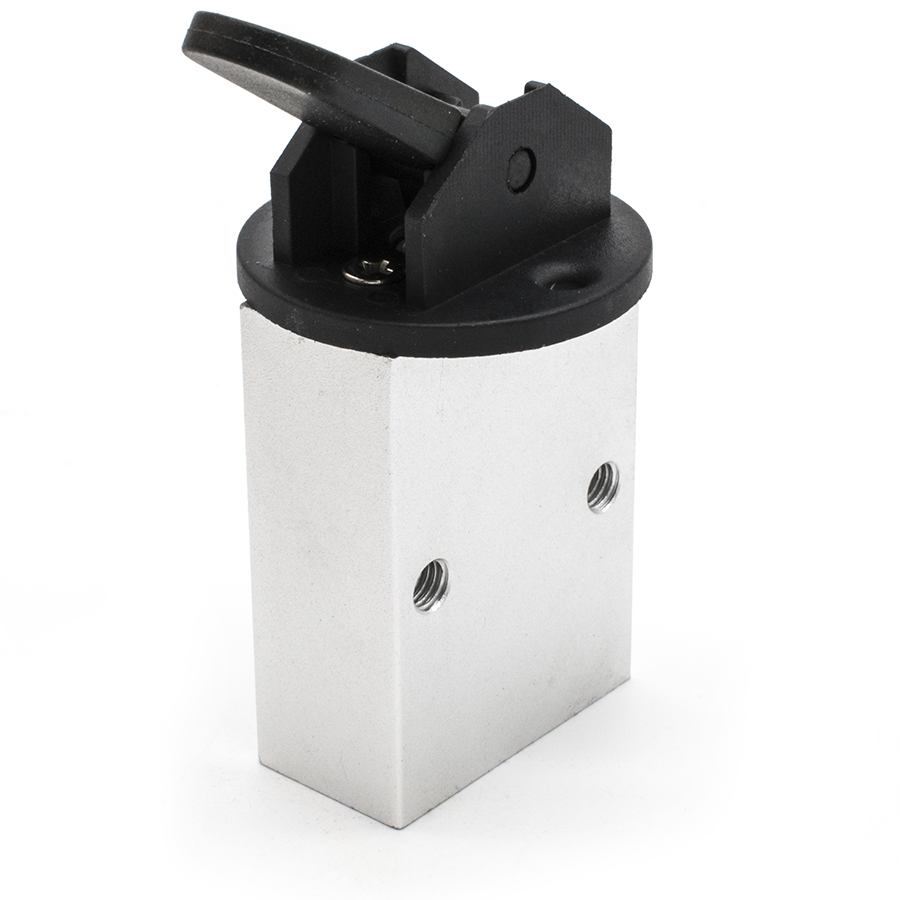

Пневматический распределитель серии S3HL-08 представляет собой исполнительное устройство с механическим управлением (рычаг с фиксацией), предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по функциональной схеме 3/2 (трехлинейный двухпозиционный) и соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Механизм управления: Ручной рычаг с четкой фиксацией положений, обеспечивающий надежное переключение золотникового устройства.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) согласно ГОСТ 17433-80.
- Монтаж: Присоединительные резьбовые отверстия G1/4" обеспечивают высокую пропускную способность и герметичность соединений.
Технические характеристики:
- Тип распределителя: Клапанный/Золотниковый, прямого действия.
- Максимальное рабочее давление: 0.8 МПа (8 Бар).
- Диапазон рабочих температур: от -5 °C до +60 °C.
- Условный проход (DN): 8 мм.
