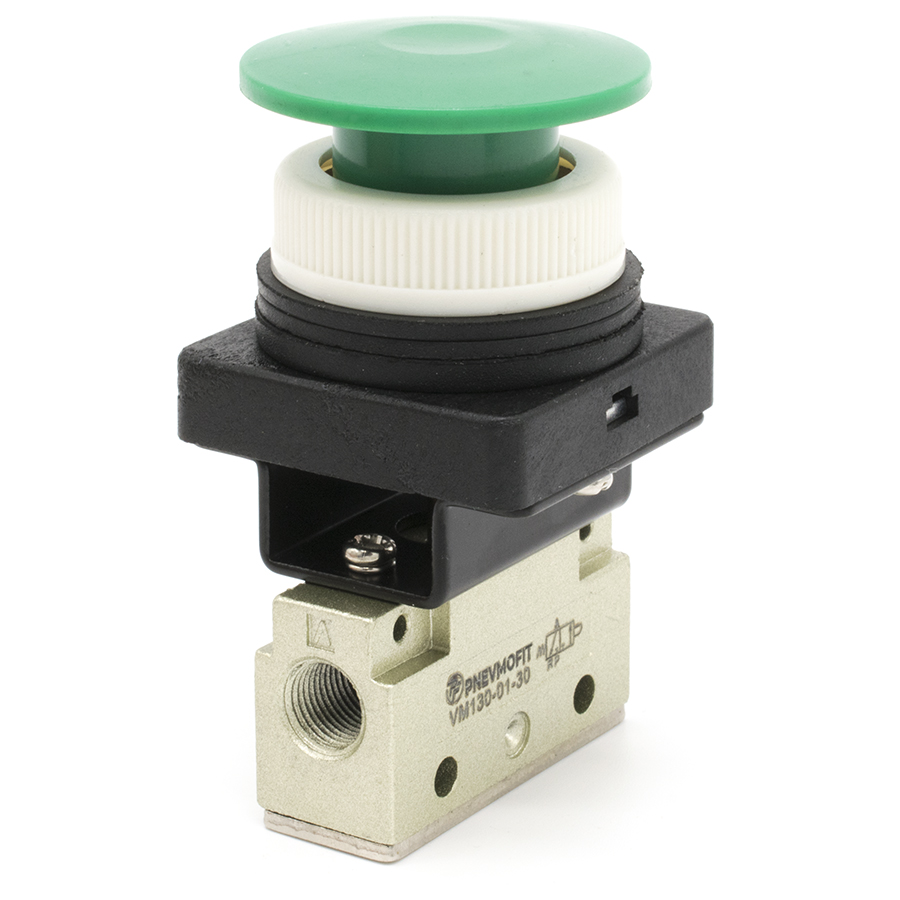

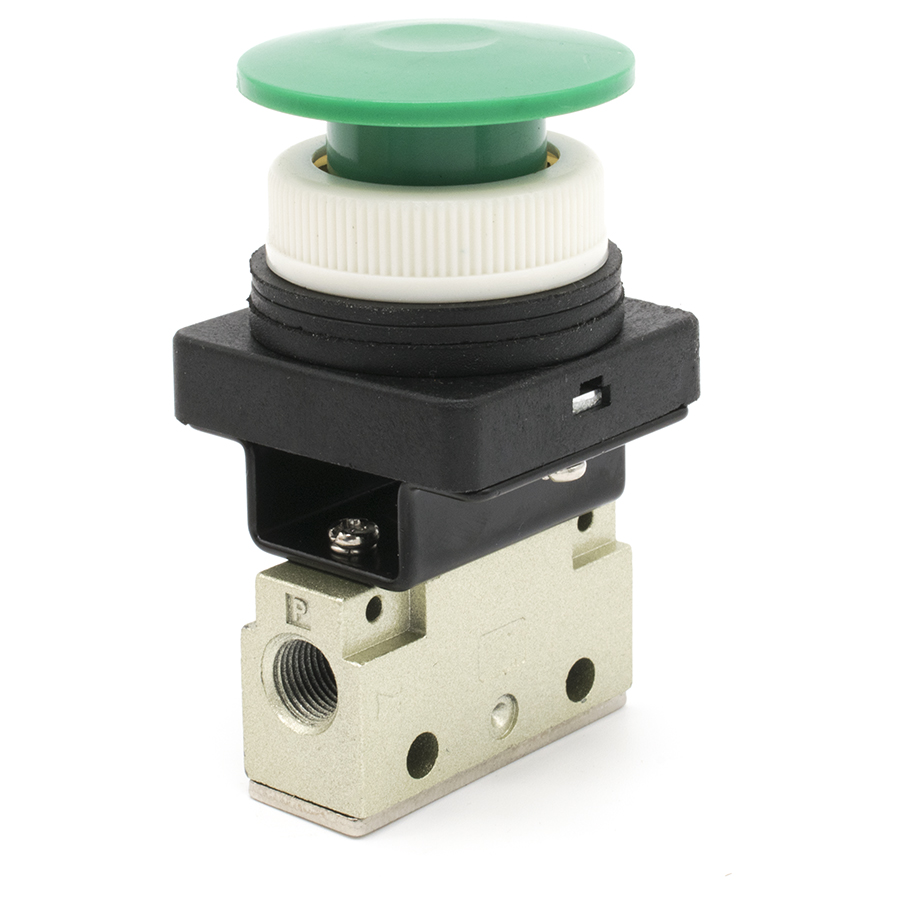

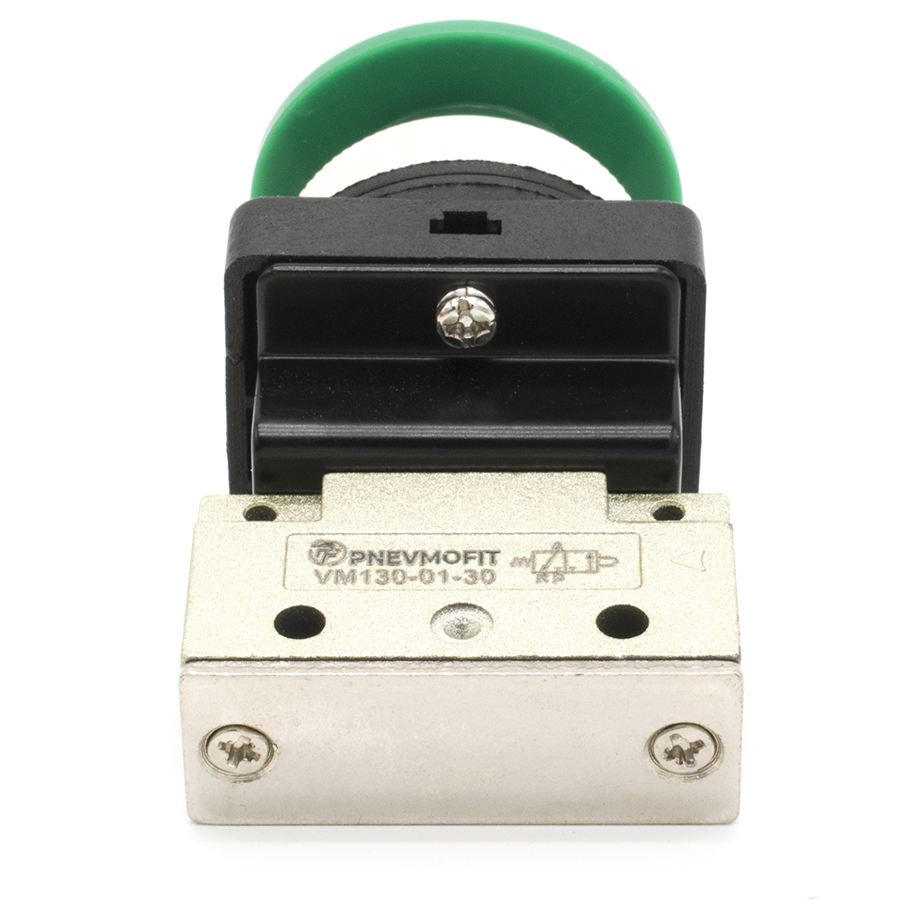

Техническое описание пневмоклапана VM130-01-30
Пневматический распределитель серии VM130 представляет собой механическое устройство золотникового типа, предназначенное для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по рабочей схеме 3/2 (трехлинейный двухпозиционный) и оснащена механическим приводом (толкателем).
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Тип управления: Прямое механическое воздействие на шток.
- Присоединительные порты: Резьбовые отверстия G1/8", обеспечивающие надежную герметизацию пневмолиний.
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм) с содержанием масла или без него.
- Стандарты качества: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики:
- Рабочее давление: до 0.8 МПа (8 Бар).
- Диапазон рабочих температур: от -5 °C до +60 °C.
- Условный проход: соответствующий резьбе G1/8".
Клапан предназначен для эксплуатации в макроклиматических районах с умеренным климатом, категория размещения соответствует нормам технической эксплуатации промышленного оборудования.
