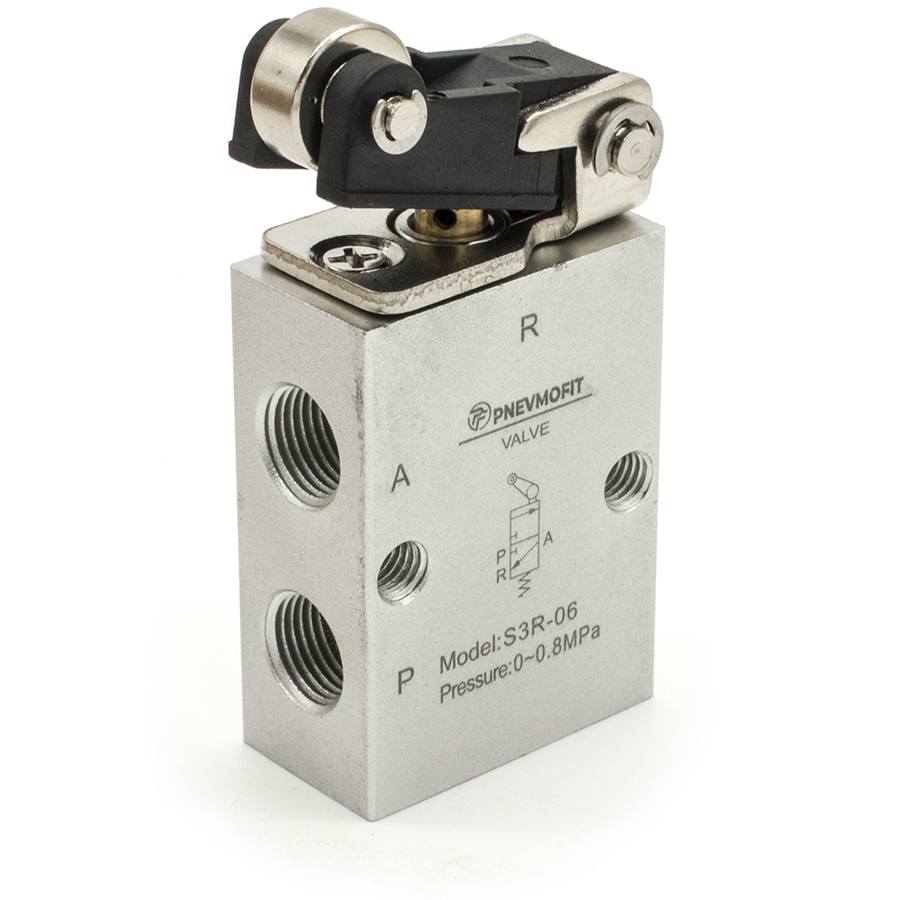

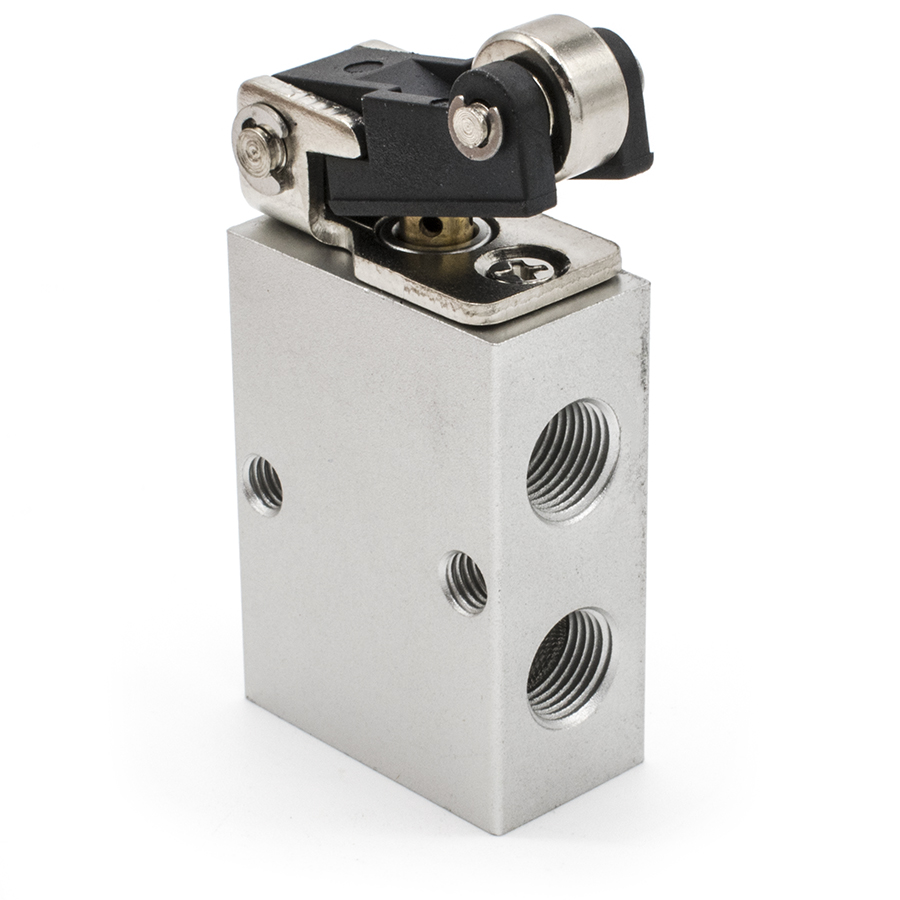

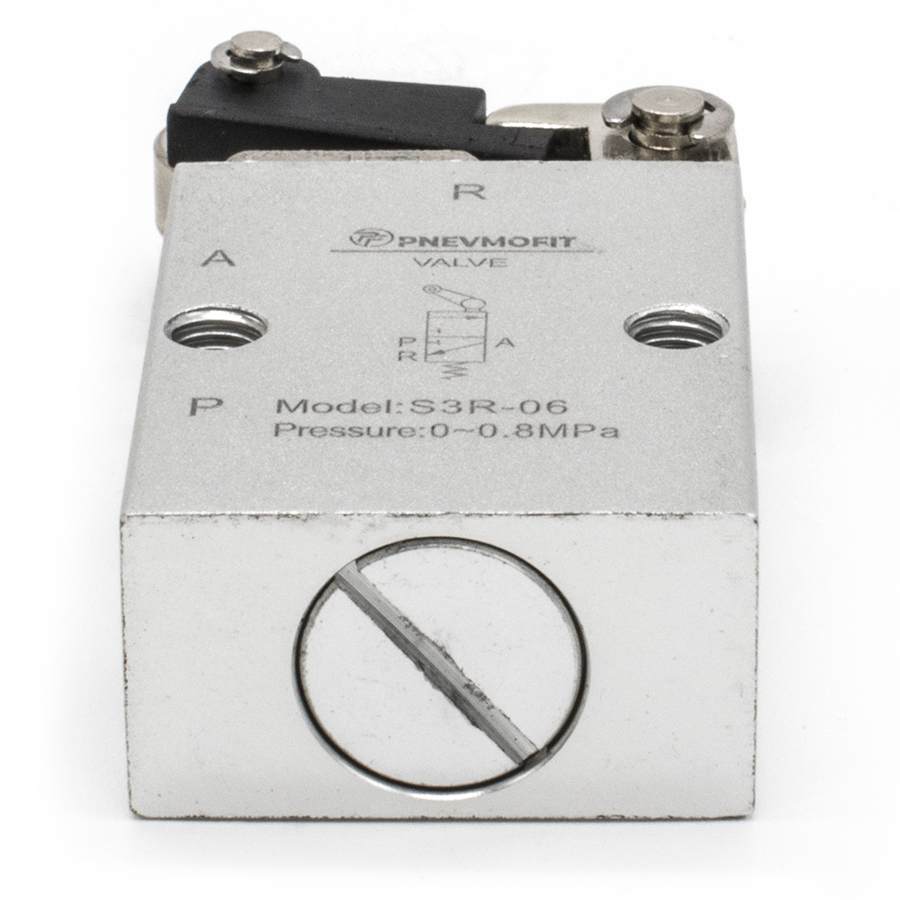

Техническое описание пневмоклапана S3R-06
Пневмораспределитель серии S3R-06 представляет собой промышленное устройство с механическим управлением (ролик), предназначенное для изменения направления потоков сжатого воздуха в пневматических системах управления и автоматизации. Изделие соответствует требованиям ГОСТ 31061-2012 в части общих технических условий для пневматических приводов и устройств.
Технические характеристики и конструктивные особенности:
- Тип распределителя: Трехлинейный двухпозиционный (3/2 лин./поз.), моностабильный.
- Исполнение механизма: Роликовый рычаг, обеспечивающий высокую точность срабатывания при механическом воздействии.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием, обеспечивающий долговечность и малый вес конструкции.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием масла или без него.
- Присоединительная резьба: Входные и выходные порты G1/8", что соответствует международным стандартам трубной цилиндрической резьбы.
- Рабочее давление: Номинальный диапазон эксплуатации до 8 Бар (0.8 МПа).
- Температурный диапазон: Устойчивое функционирование в интервале температур от -5 °C до +60 °C.
Данный пневмоклапан применяется в качестве конечного выключателя или датчика положения в различных технологических циклах, где требуется преобразование механического сигнала в пневматический импульс. Соответствие ГОСТ 31061-2012 гарантирует надежность узлов уплотнения и стабильность расходных характеристик в течение всего срока службы.
