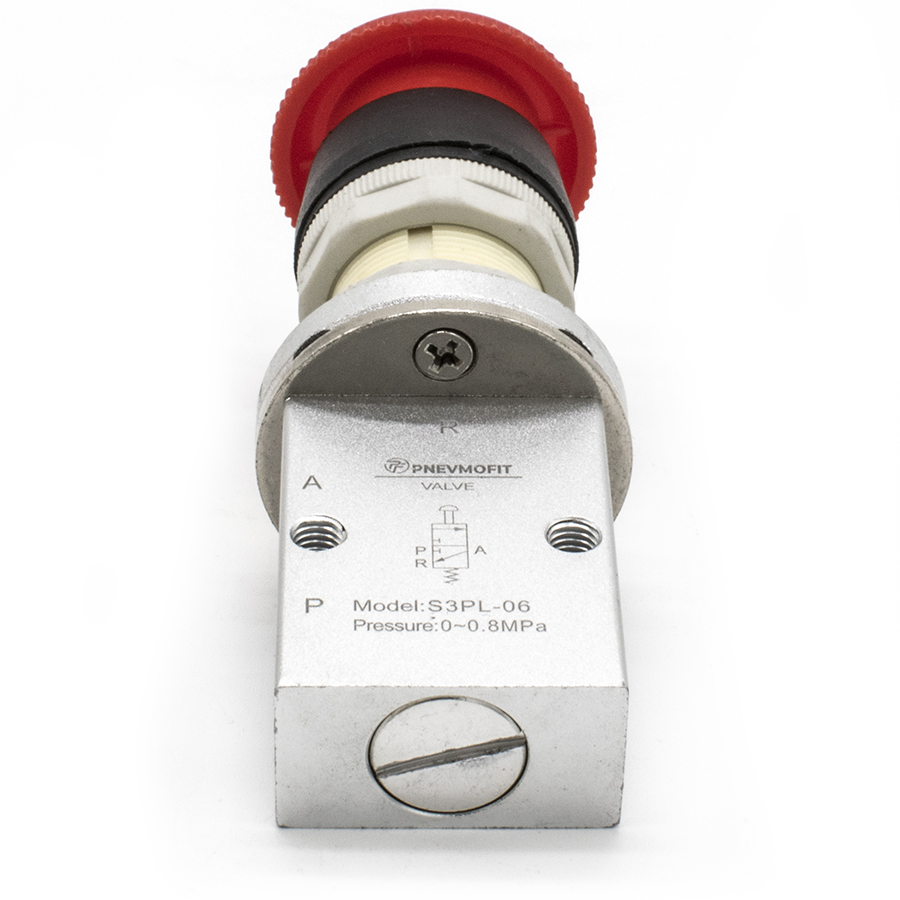

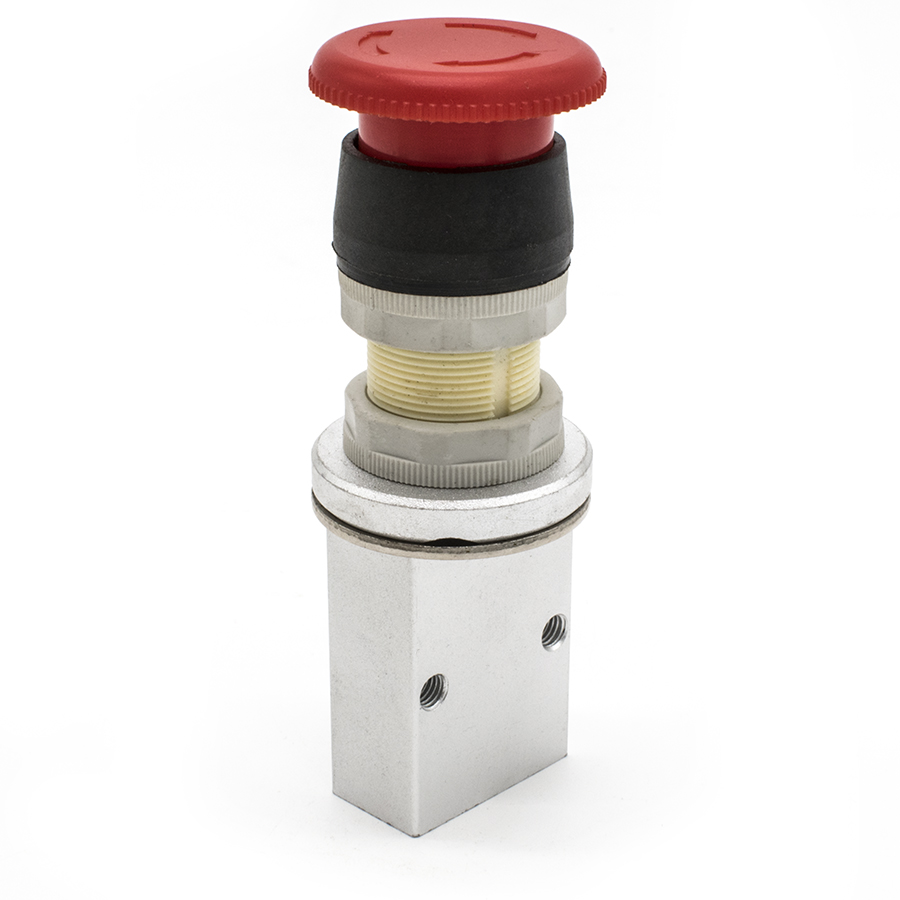

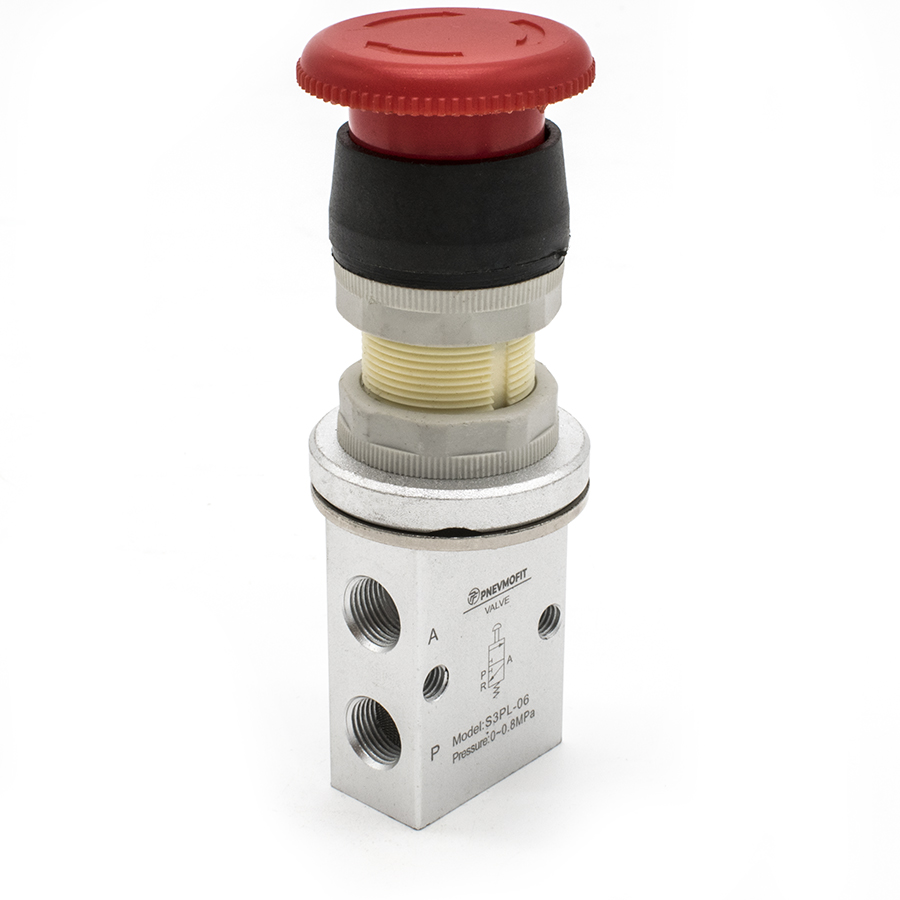

Техническое описание пневмоклапана S3PL-06
Механический пневмораспределитель серии S3PL-06 представляет собой трехлинейный двухпозиционный (3/2) клапан прямого действия, предназначенный для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует согласно ГОСТ 31065-2012, что гарантирует соответствие техническим требованиям к пневматическим приводам и устройствам управления.
Конструктивные особенности и принцип работы
Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малую инерционность подвижных элементов. Распределитель оснащен механическим приводом (рычаг с роликом), который обеспечивает переключение рабочих каналов при внешнем воздействии. В исходном состоянии клапан перекрывает подачу давления, соединяя рабочую линию с атмосферой через выпускное отверстие.
Технические характеристики:
- Тип распределителя: 3/2 лин./поз. (нормально-закрытый);
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Номинальное давление: до 8 Бар (0.8 МПа);
- Присоединительная резьба: G1/8" (вход/выход/выхлоп);
- Температурный диапазон: от -5 °C до +60 °C;
- Материал уплотнений: NBR (нитрильный каучук), обеспечивающий герметичность класса А по ГОСТ 9544.
Данный пневмоклапан оптимален для использования в качестве концевого выключателя в автоматизированных линиях, станках и прессовом оборудовании, где требуется высокая надежность срабатывания механического узла.
