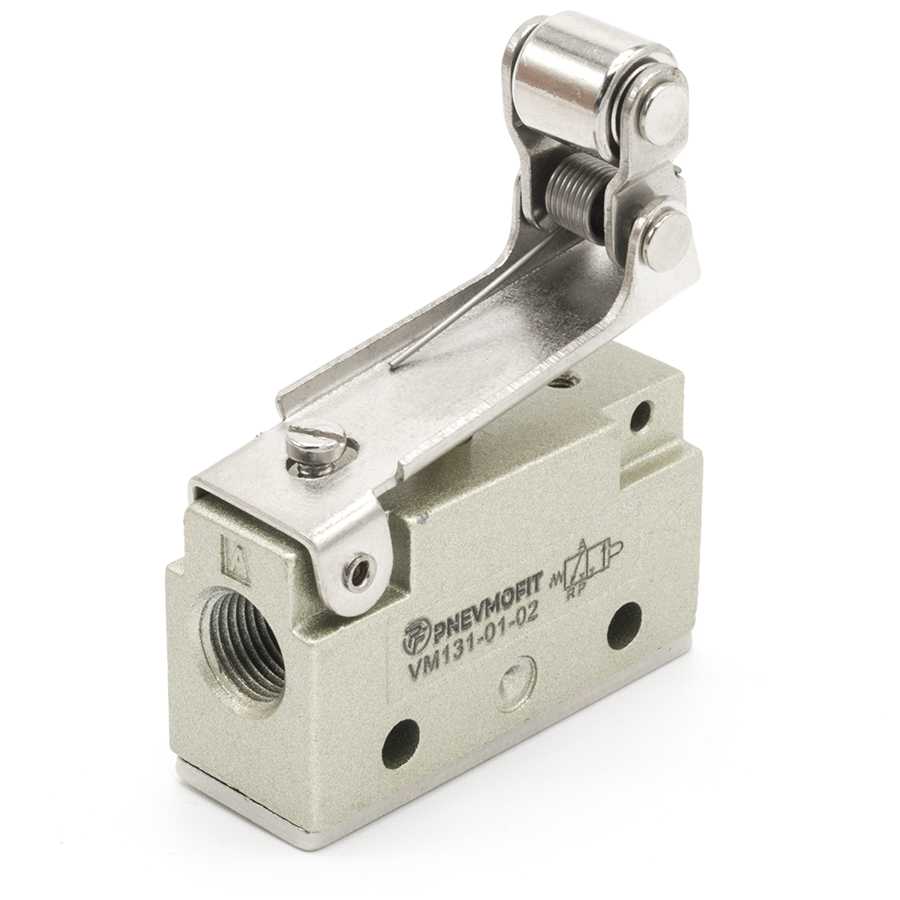

Техническое описание пневмоклапана VM131-01-02

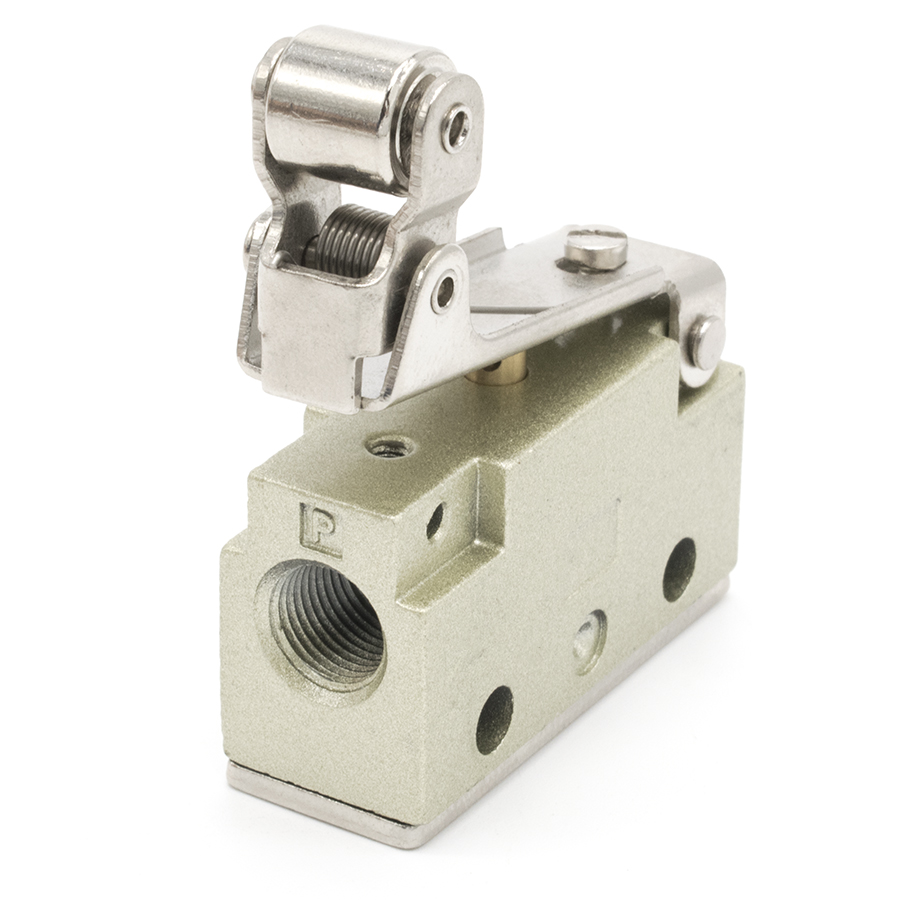

Пневмораспределитель серии VM131 представляет собой механическое устройство прямого действия, предназначенное для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Данный клапан выполнен по функциональной схеме 3/2 (трехлинейный двухпозиционный) и оснащен механическим приводом типа «ролик».
Конструктивные особенности и эксплуатация
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малый вес конструкции. Уплотнения выполнены из эластомеров, устойчивых к циклическому износу. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность при работе в диапазоне давлений до 8 Бар.
Технические характеристики:
- Тип управления: механическое (рычаг с роликом);
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) согласно ГОСТ 17433-80;
- Номинальное давление: 0.8 МПа (8 Бар);
- Температурный диапазон: от -5 °C до +60 °C;
- Присоединительная резьба: G1/8";
- Пропускная способность: оптимизирована для управления исполнительными механизмами малого и среднего диаметра.
