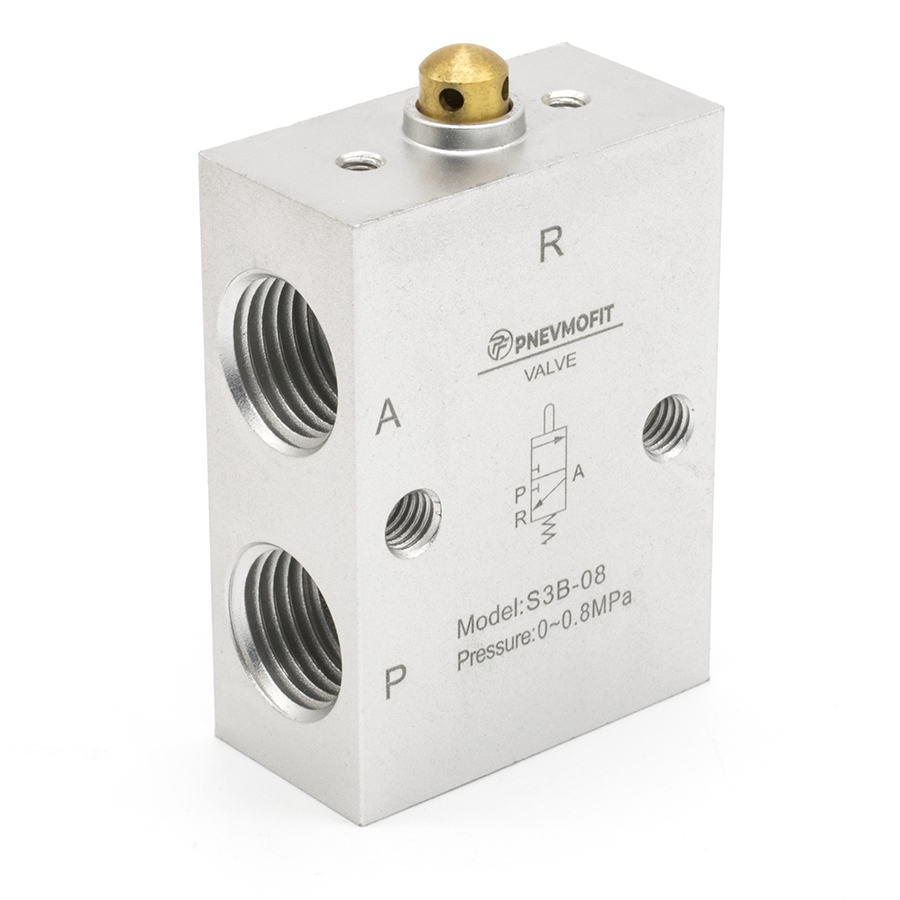

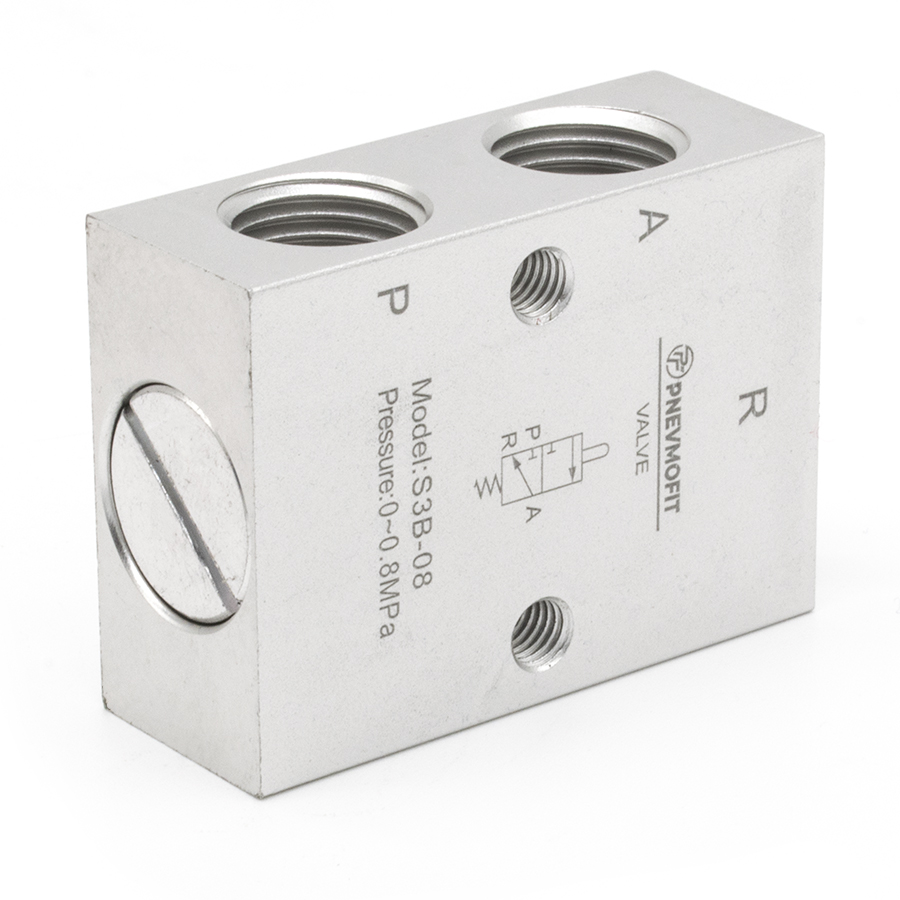

Техническое описание пневмоклапана S3B-08
Пневматический распределитель серии S3B-08 представляет собой устройство с механическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 «Пневмоприводы. Общие технические требования».
Конструктивные особенности и принцип работы
Устройство выполнено по рабочей схеме 3/2 (трехлинейный двухпозиционный). Корпус изготовлен из высокопрочного алюминиевого сплава методом литья под давлением, что обеспечивает коррозионную стойкость и механическую прочность. Герметичность запорно-регулирующего механизма обеспечивается уплотнениями из бутадиен-нитрильного каучука (NBR), обладающего высокой износостойкостью в условиях циклической нагрузки.
Технические параметры:

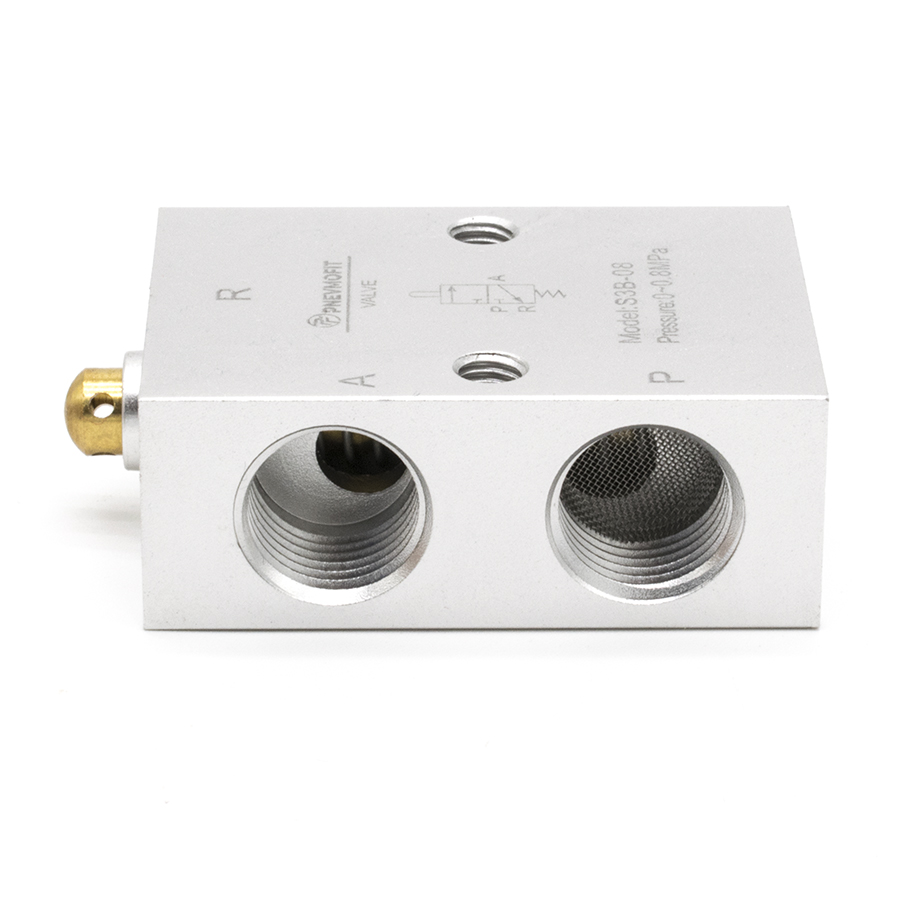

- Тип присоединения: Резьбовые порты G1/4", соответствующие стандартам трубной цилиндрической резьбы.
- Рабочая среда: Подготовленный сжатый воздух (фильтрованный, с содержанием масла или без него).
- Диапазон рабочего давления: От 0 до 0.8 МПа (8 Бар).
- Температурный режим: Эксплуатация в диапазоне от -5 °C до +60 °C.
Данный пневмораспределитель характеризуется высокой надежностью срабатывания и стабильностью технических характеристик на протяжении всего срока службы при соблюдении условий эксплуатации согласно ГОСТ 15150-69.
