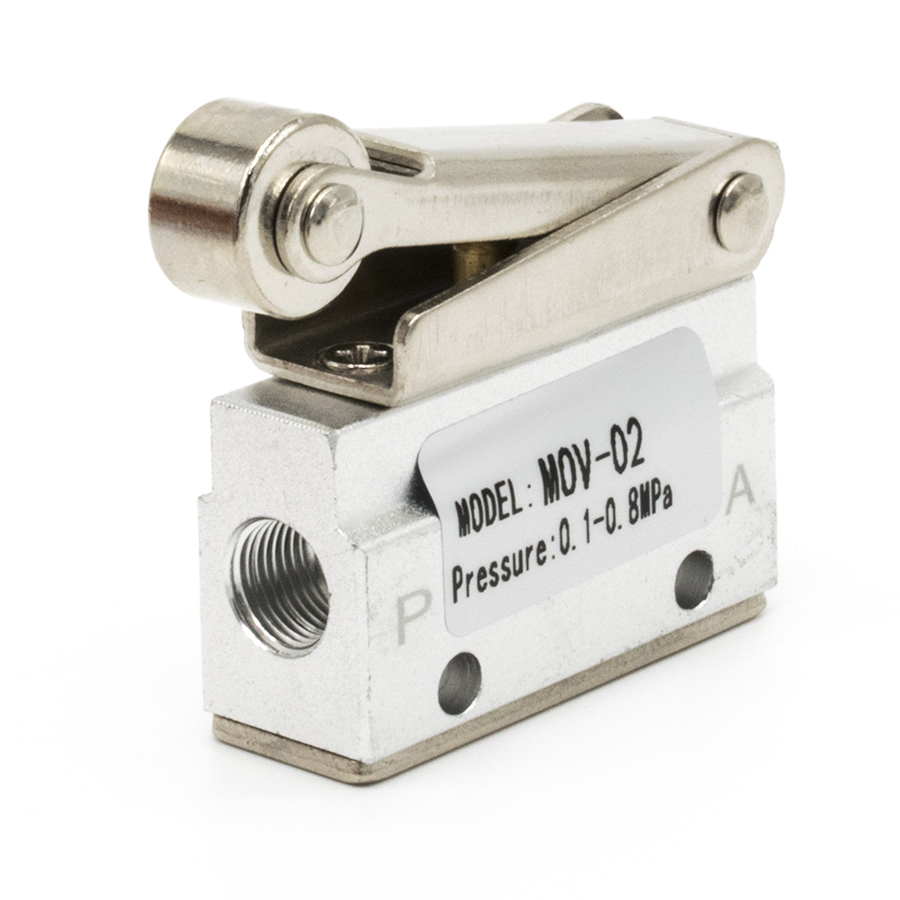

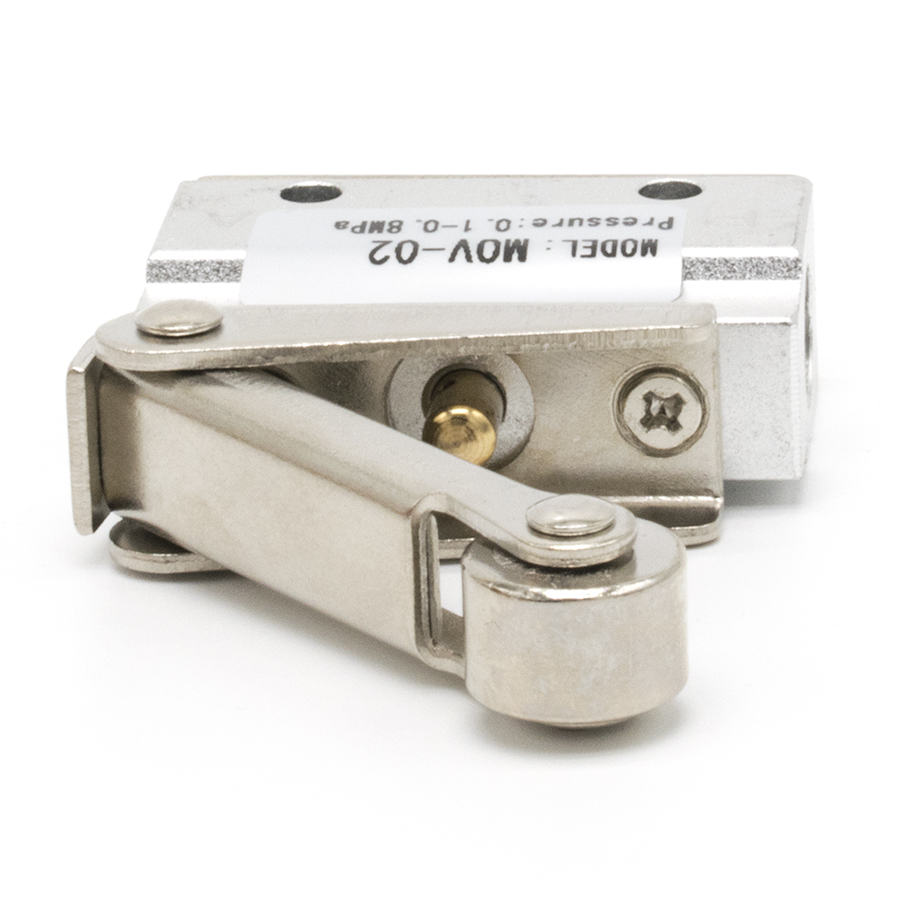

Техническое описание пневмоклапана MOV-02
Механический пневмораспределитель серии MOV-02 представляет собой устройство прямого действия, предназначенное для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Данный клапан функционирует по рабочей схеме 3/2 (трехлинейный двухпозиционный) и имеет нормальное закрытое (НЗ) исполнение, что обеспечивает отсечку подачи давления в исходном состоянии.
Изделие спроектировано с учетом требований ГОСТ 31065-2012, что гарантирует надежность срабатывания механического привода и герметичность соединений. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес конструкции. В качестве материала уплотнений применяется эластомер NBR, устойчивый к воздействию масляного тумана и обеспечивающий стабильную работу в температурном диапазоне от 0 до +70 °C.
Технические характеристики и эксплуатационные параметры:
- Тип управления: Механическое воздействие на шток;
- Рабочая среда: Подготовленный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Диапазон рабочего давления: от 0 до 0.8 МПа (8 Бар);
- Присоединительная резьба: G1/8", обеспечивающая стандартную интеграцию в пневмолинии;
- Конструктивное исполнение: Прямого действия, обеспечивающее высокую скорость отклика на механический импульс.
Клапан MOV-02 рекомендуется для использования в узлах автоматизации, где требуется концевое управление или ручная подача сигнала в исполнительные механизмы пневмосистем.
