Техническое описание пневмоклапана MOV-01
Пневматический распределитель серии MOV-01 представляет собой устройство прямого действия с механическим управлением, предназначенное для изменения потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91, что гарантирует надежность функционирования в составе пневмоприводов.
Конструктивные особенности и принцип работы

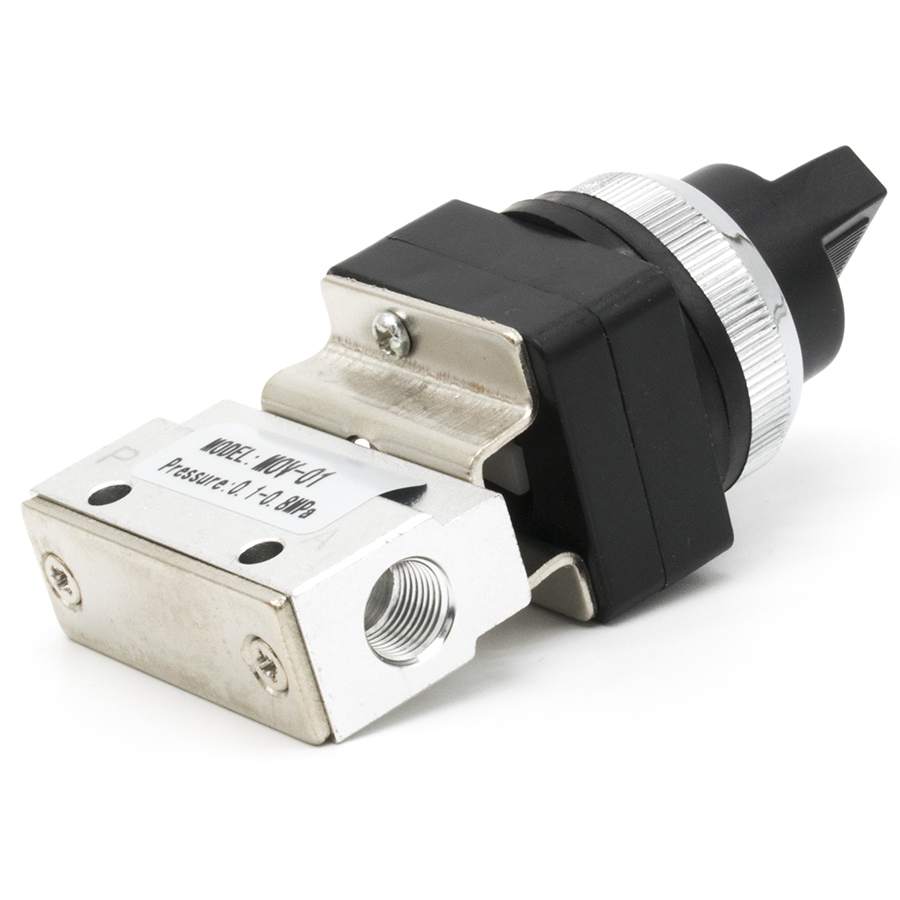

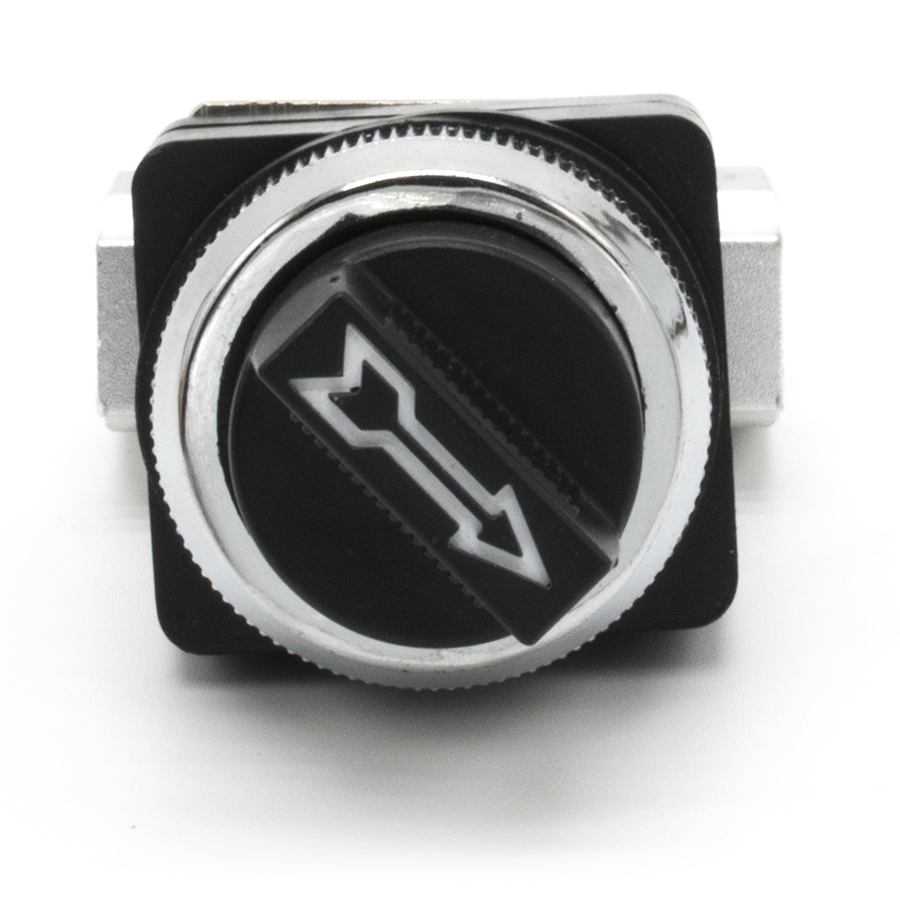

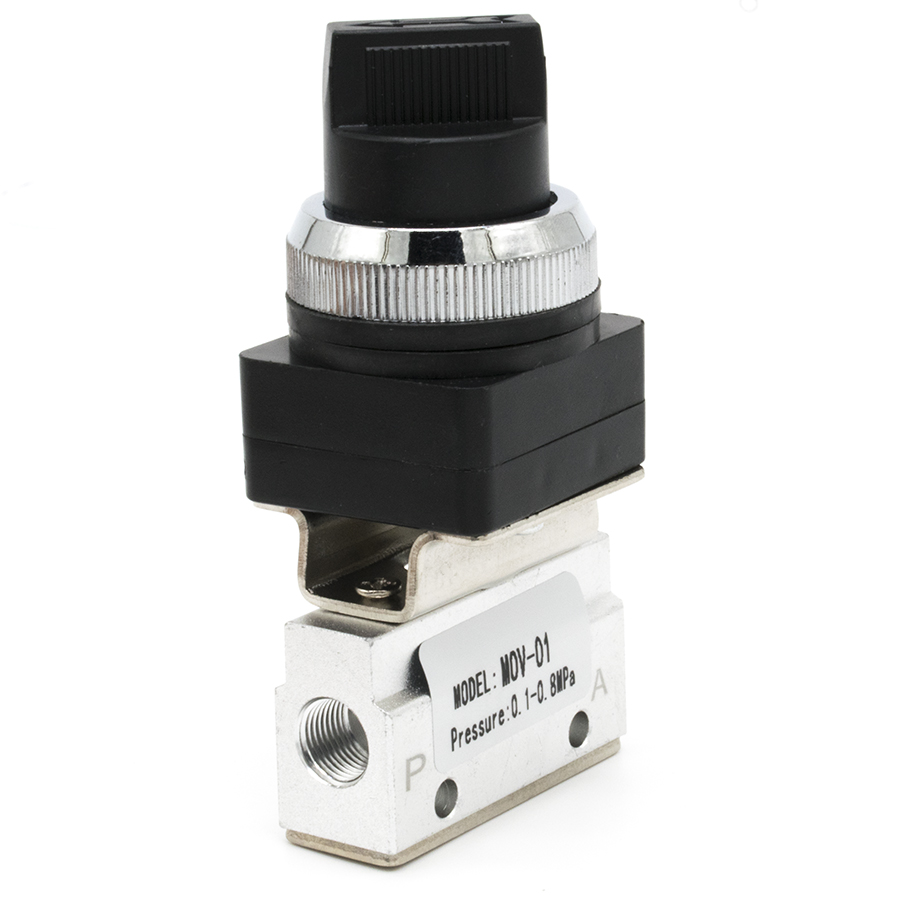

Клапан выполнен по функциональной схеме 3/2 (трехлинейный двухпозиционный) и имеет нормально закрытое исходное состояние (NC). Переключение осуществляется посредством селективной ручки (тумблера). Корпус устройства изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес. Герметичность подвижных соединений обеспечивается уплотнениями из бутадиен-нитрильного каучука (NBR), устойчивого к воздействию масляного тумана.
Технические характеристики:
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).
- Диапазон рабочего давления: 0.1 – 0.8 МПа (1 – 8 Бар).
- Присоединительная резьба: G1/8" (вход, выход, выхлоп).
- Температурный диапазон: от 0 до +70 °C.
- Тип управления: механическое, ручное (селективное).
Данный пневмораспределитель оптимален для использования в пультах управления и системах автоматизации, где требуется ручное переключение исполнительных механизмов. Устройство рассчитано на длительный цикл эксплуатации при соблюдении норм подготовки воздуха согласно ГОСТ 17433-80.
