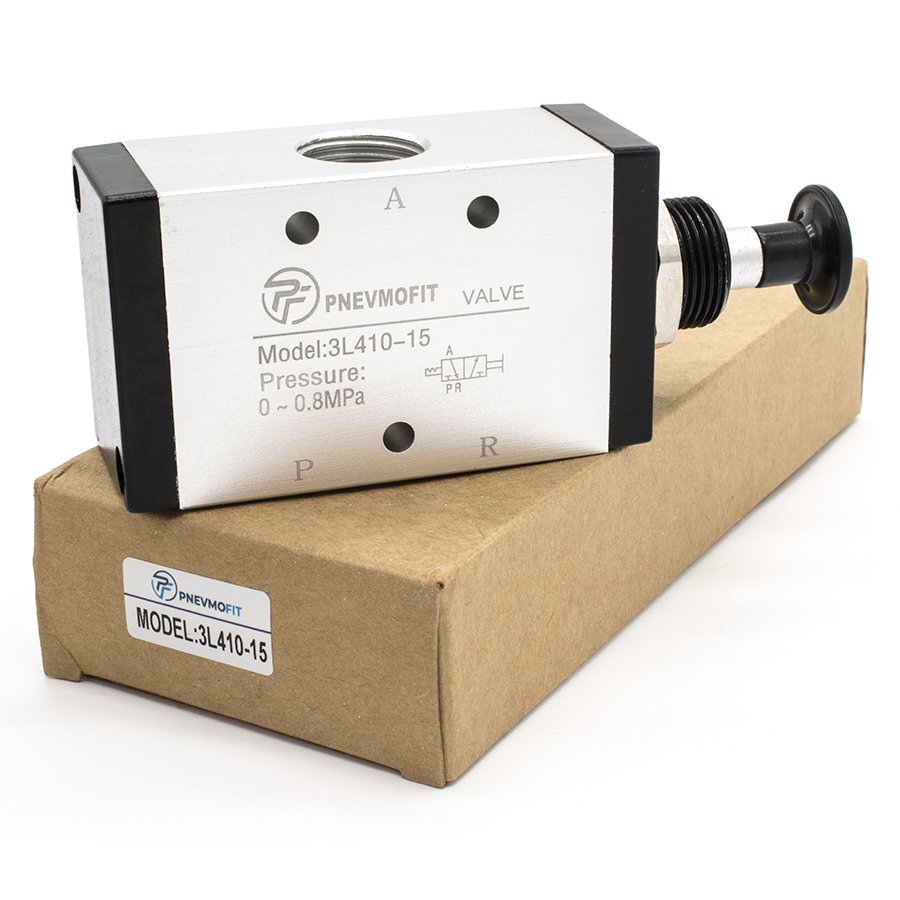

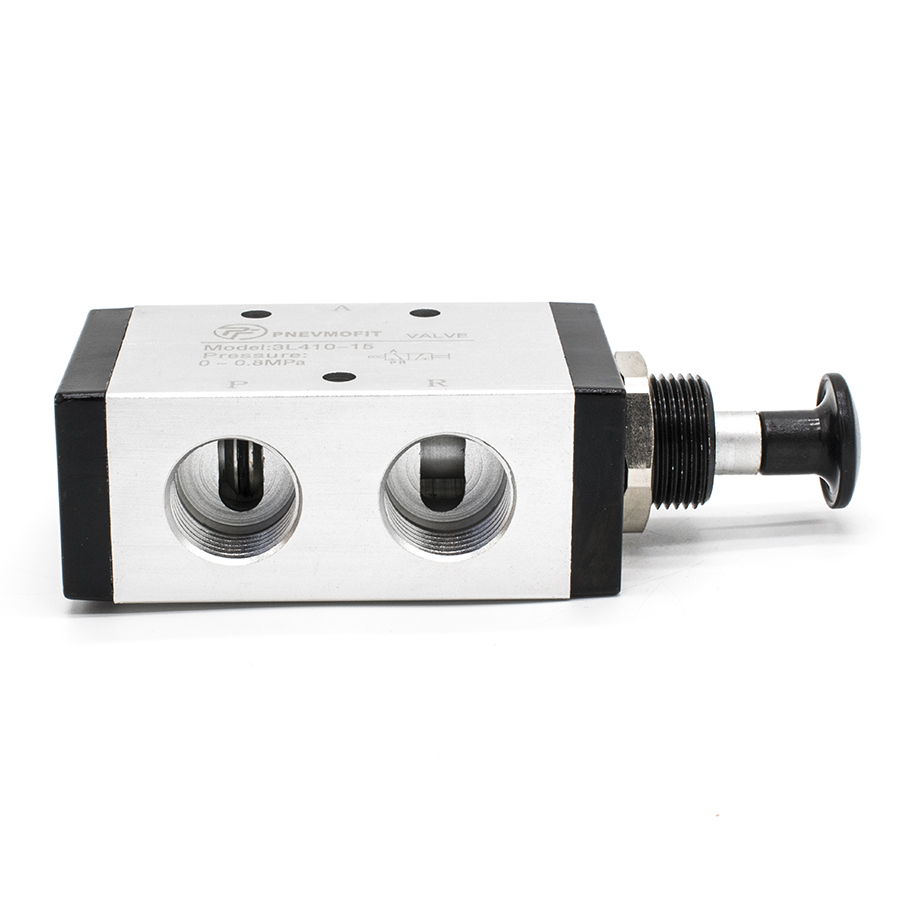

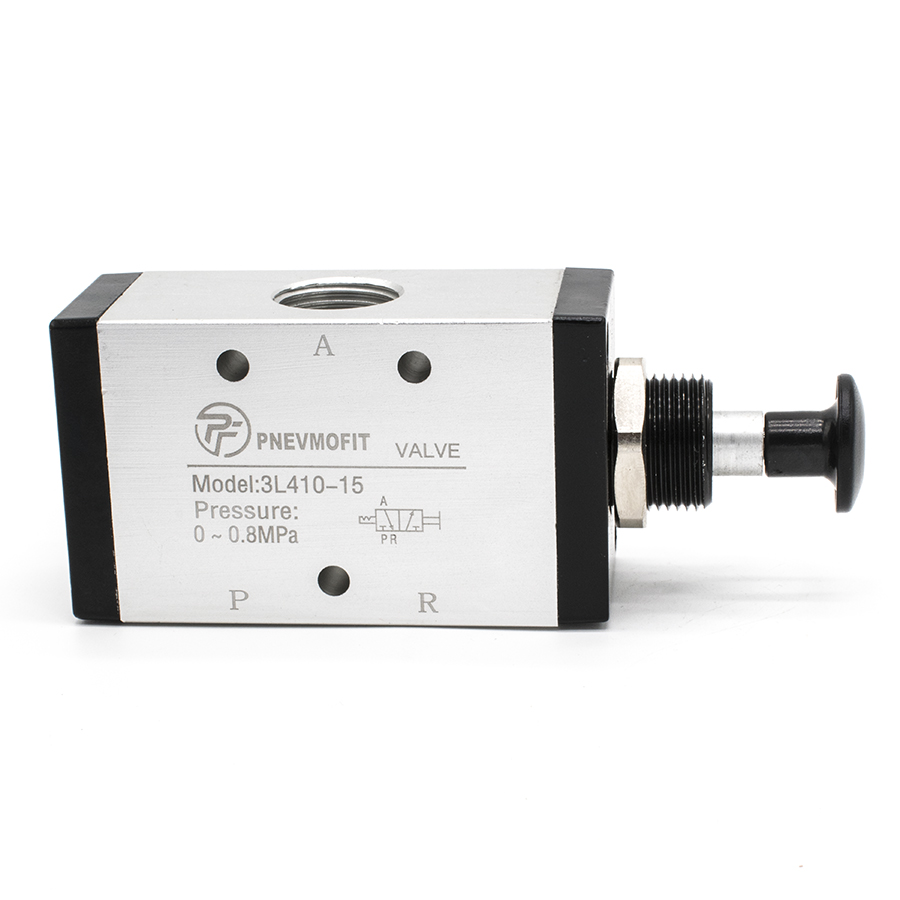

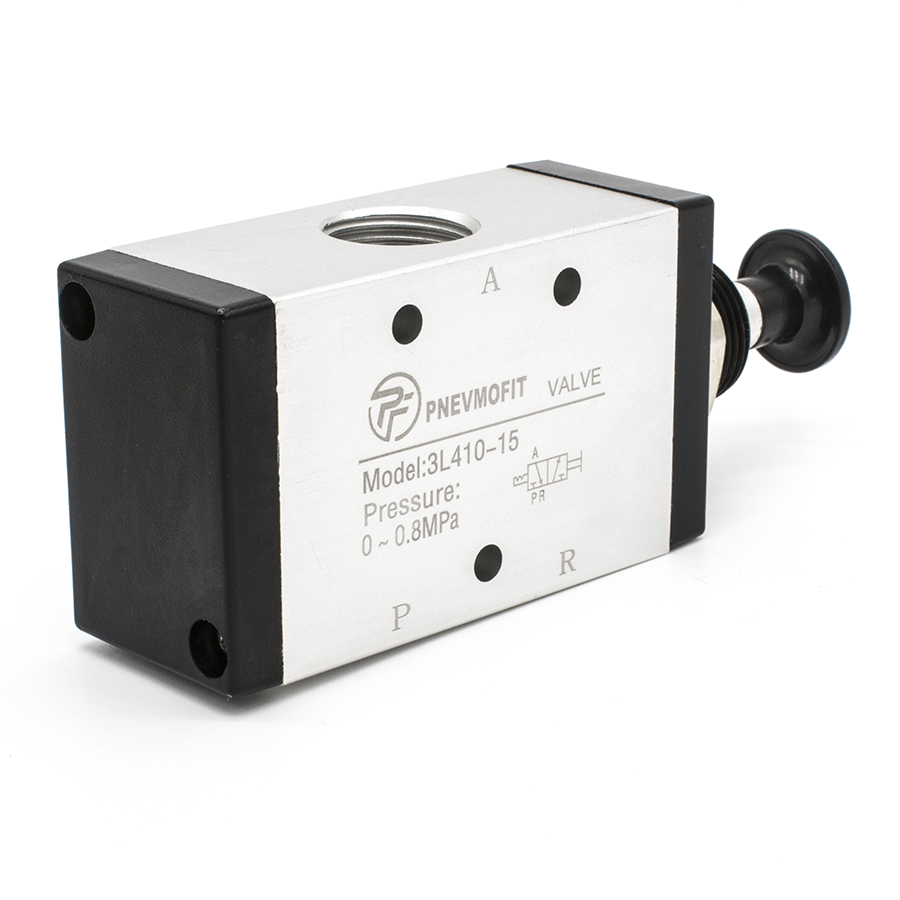

Техническое описание пневмораспределителя 3L410-15
Пневматический распределитель серии 3L410-15 представляет собой устройство золотникового типа с ручным управлением, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данное изделие соответствует требованиям ГОСТ 18460-91 в части пневматических приводов и устройств управления.
Конструктивные особенности и принцип работы
Распределитель выполнен по бистабильной схеме 3/2 (трехлинейный двухпозиционный). Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малую инерционность подвижных элементов. Переключение рабочих позиций осуществляется посредством ручного рычага прямого действия, который обеспечивает жесткую фиксацию золотника в заданном положении.
Технические характеристики:
- Тип распределителя: линейный, золотниковый;
- Присоединительная резьба: G1/2" (вход/выход/выхлоп);
- Рабочая среда: сжатый воздух, очищенный не менее чем по 10 классу загрязненности согласно ГОСТ 17433-80 (фильтрация 40 мкм);
- Диапазон рабочего давления: от 0 до 0.8 МПа (8 Бар);
- Температурный режим: от -20 °C до +70 °C;
- Уплотнения: NBR (нитрил-бутадиеновый каучук), обеспечивающий герметичность соединений в течение всего срока эксплуатации.
Изделие предназначено для эксплуатации в макроклиматических районах с умеренным и холодным климатом, категория размещения соответствует техническим стандартам для промышленного оборудования.
