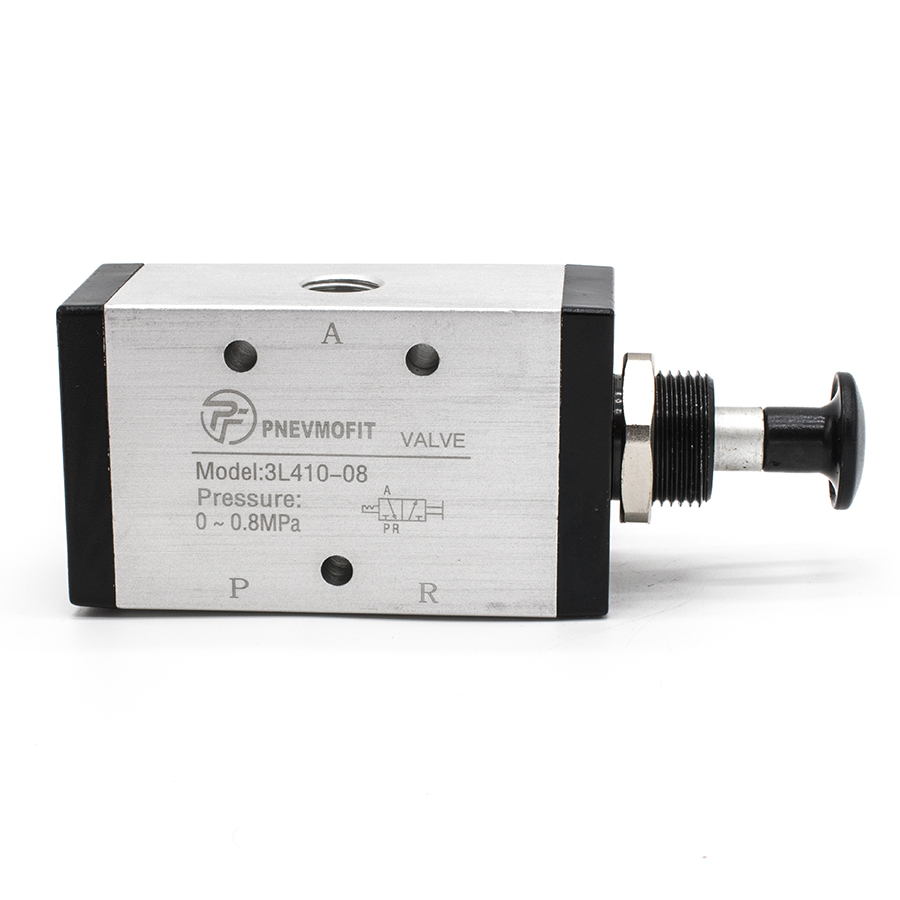

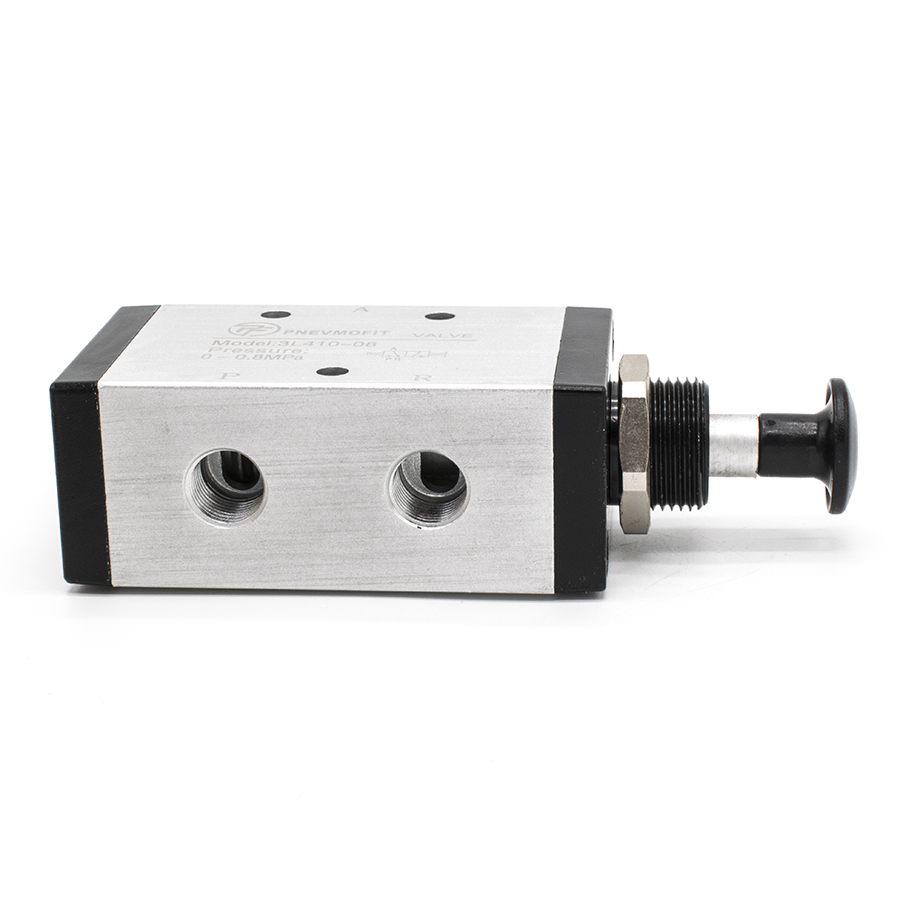

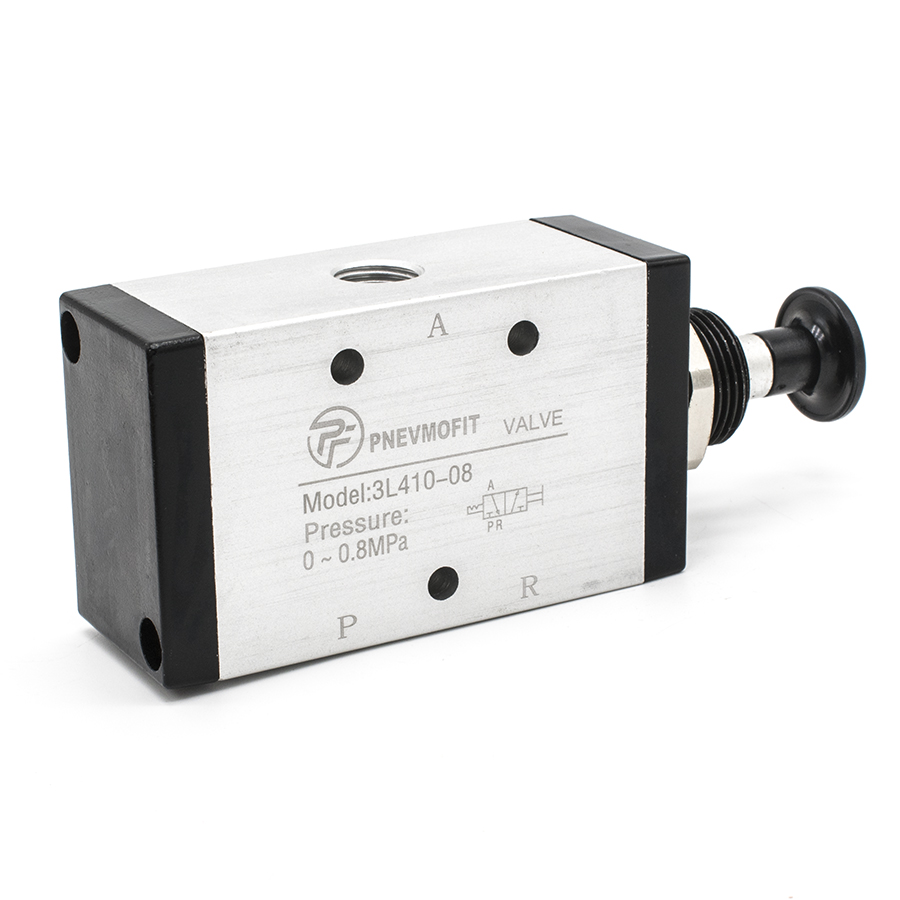

Техническое описание пневмораспределителя 3L410-08
Пневмораспределитель серии 3L410-08 представляет собой устройство направляющей пневмоаппаратуры с ручным управлением прямого действия. Изделие соответствует требованиям ГОСТ 18460-91, что гарантирует надежность функционирования в промышленных пневмосистемах.
Конструктивные особенности и принцип работы
Аппарат выполнен по бистабильной рабочей схеме 3/2 (трехлинейный двухпозиционный). Переключение потоков сжатого воздуха осуществляется посредством механического воздействия на орган управления, что приводит к изменению коммутации внутренних каналов с входными и выходными портами. Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства.
Технические характеристики:
- Тип управления: ручное, прямого действия;
- Условный проход: G1/4";
- Рабочая среда: очищенный сжатый воздух (фильтрация не менее 40 мкм);
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 Бар);
- Температурный режим эксплуатации: от -20 °C до +70 °C;
- Материал уплотнений: NBR (нитрильный каучук).
Данный пневмораспределитель предназначен для интеграции в системы автоматизации и управления исполнительными механизмами, где требуется высокая точность позиционирования и стабильность работы при номинальных значениях давления.
