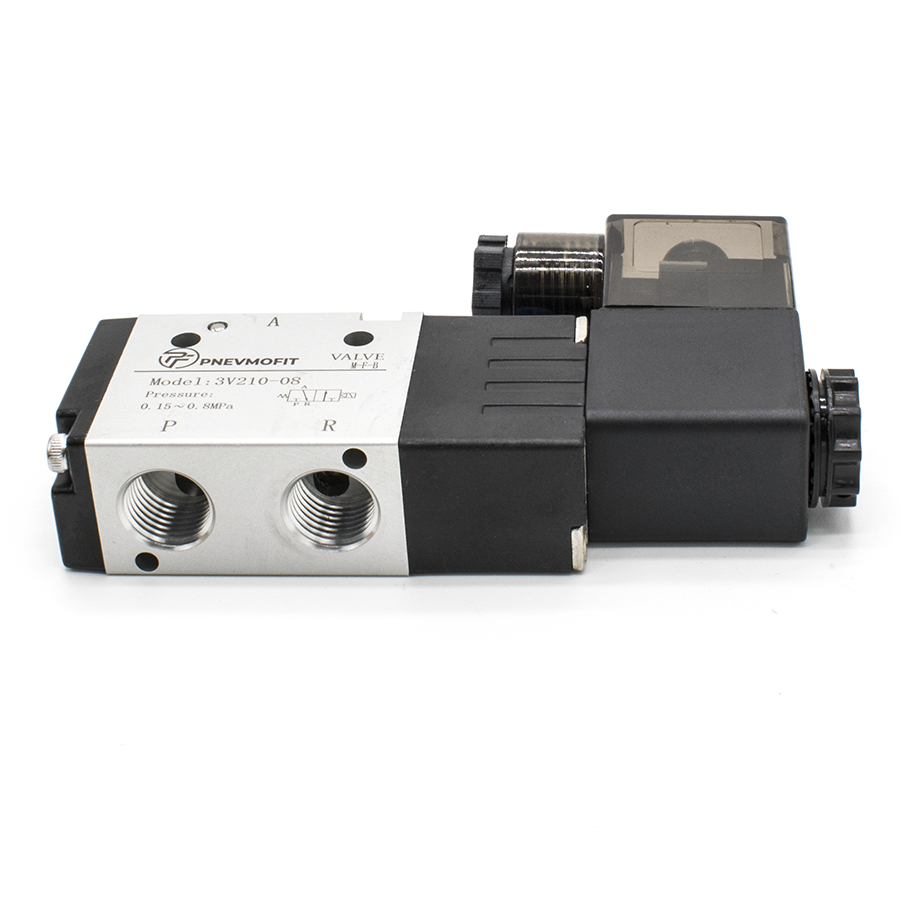

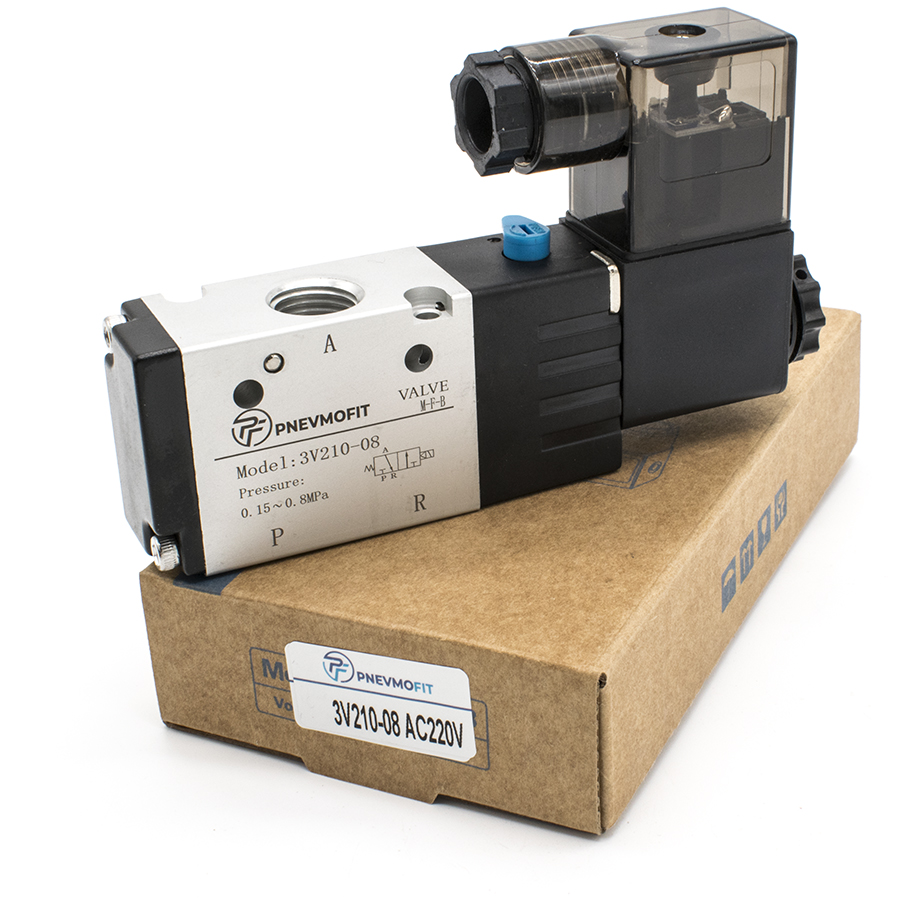

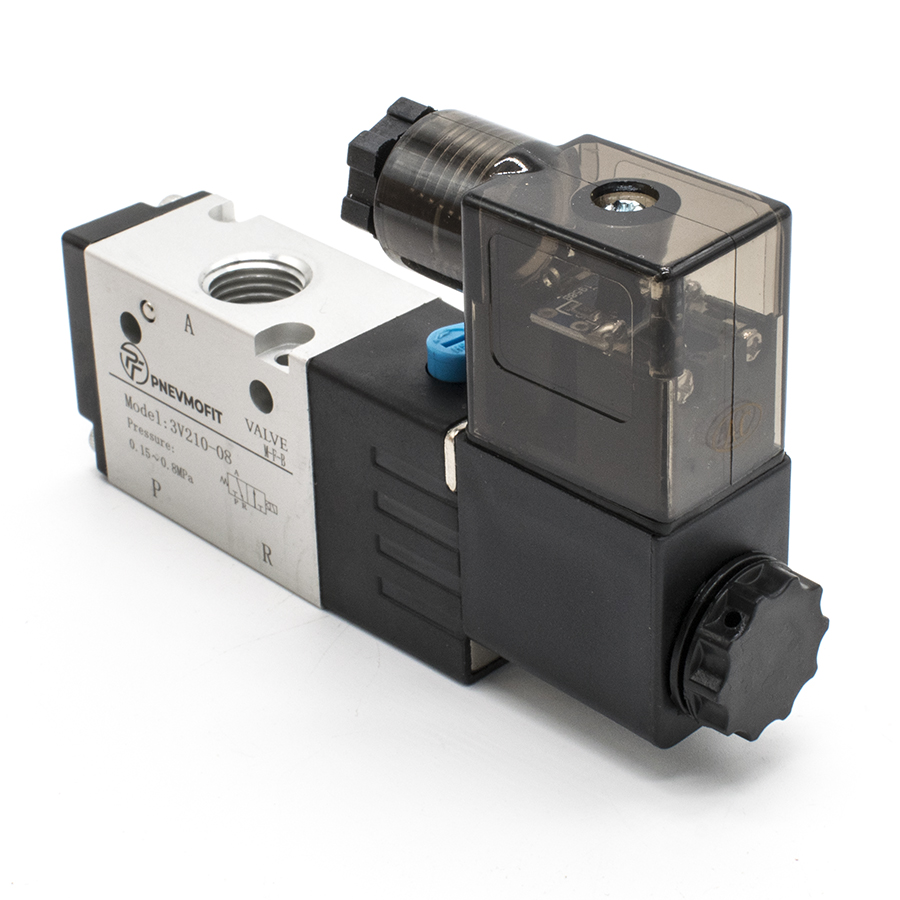

Техническое описание пневмораспределителя 3V210-08 AC220V
Пневмораспределитель серии 3V относится к устройствам золотникового типа с электропневматическим управлением и пружинным возвратом (моностабильное исполнение). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Схема функционирования: 3/2 линейный/позиционный, нормально закрытый (НЗ). В исходном состоянии проход воздуха перекрыт.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.

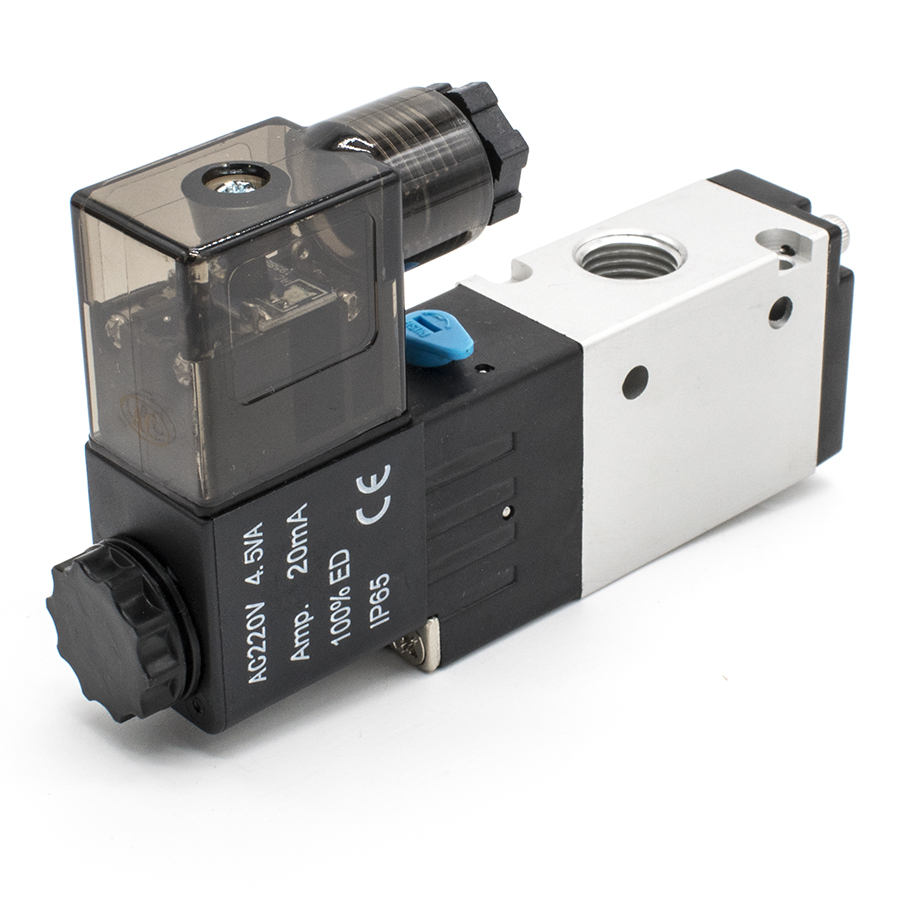

- Электромагнитный привод: Оснащен одной катушкой с напряжением питания AC 220V. Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015, что гарантирует пыле- и влагозащищенность электрических компонентов.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с использованием масляного тумана, так и без него.
- Динамические характеристики: Высокая частота срабатывания (до 5 циклов в секунду) и минимальное время отклика (0.05 сек) позволяют использовать распределитель в высокопроизводительных автоматизированных линиях.
Технические параметры согласно регламентам:
- Рабочее давление: 0.15–0.8 МПа (максимальное испытательное давление 1.2 МПа).
- Эффективная площадь сечения: 16 мм² (коэффициент пропускной способности CV=0.89).
- Присоединительная резьба: G1/4" (вход/выход/выхлоп).
- Температурный диапазон эксплуатации: от -20°C до +70°C.
- Допустимое отклонение напряжения: ±10% от номинального значения.
