Техническое описание пневмораспределителя 4A210-08

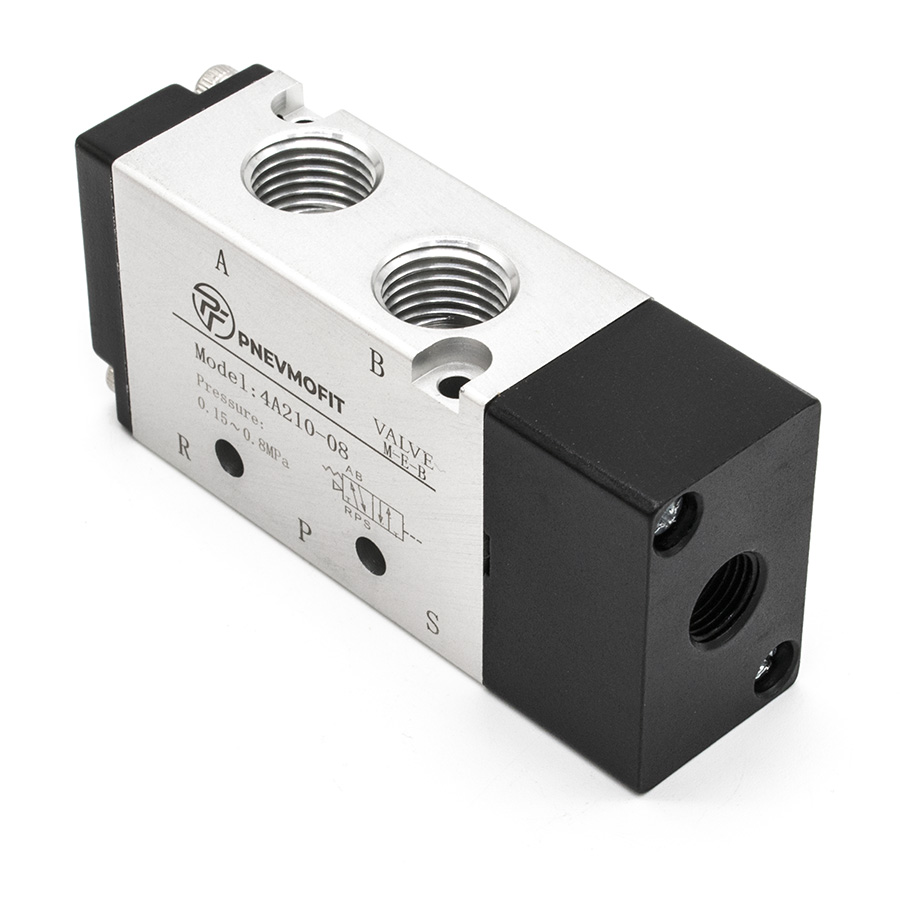

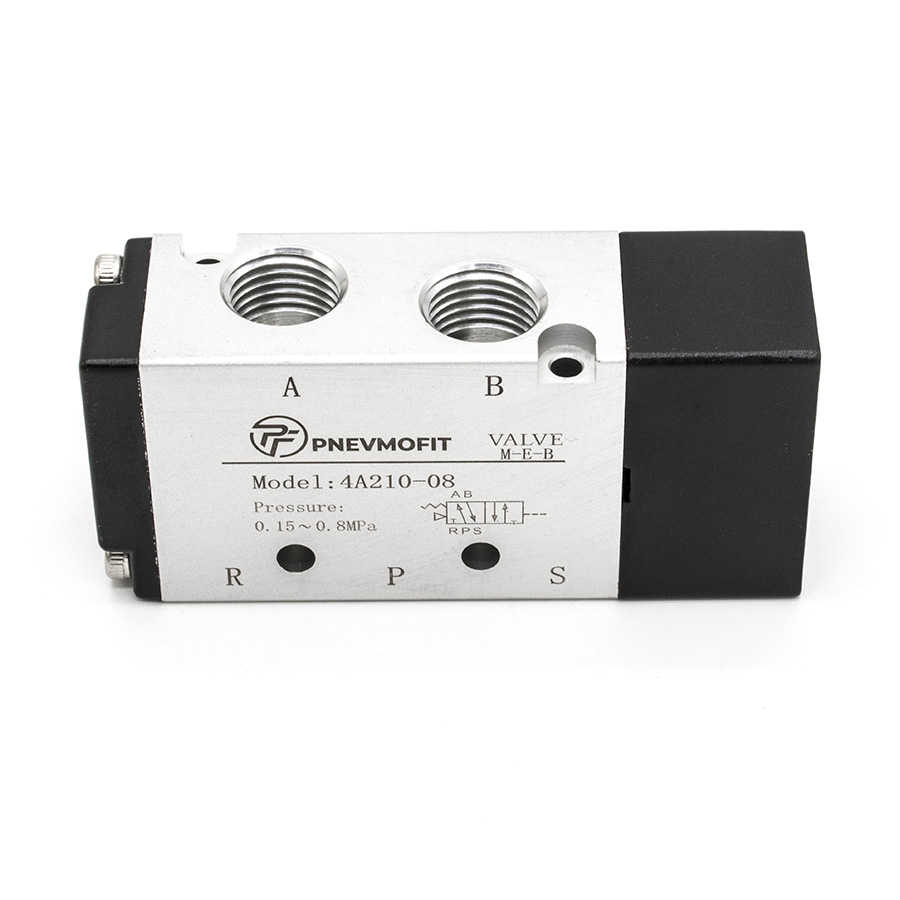

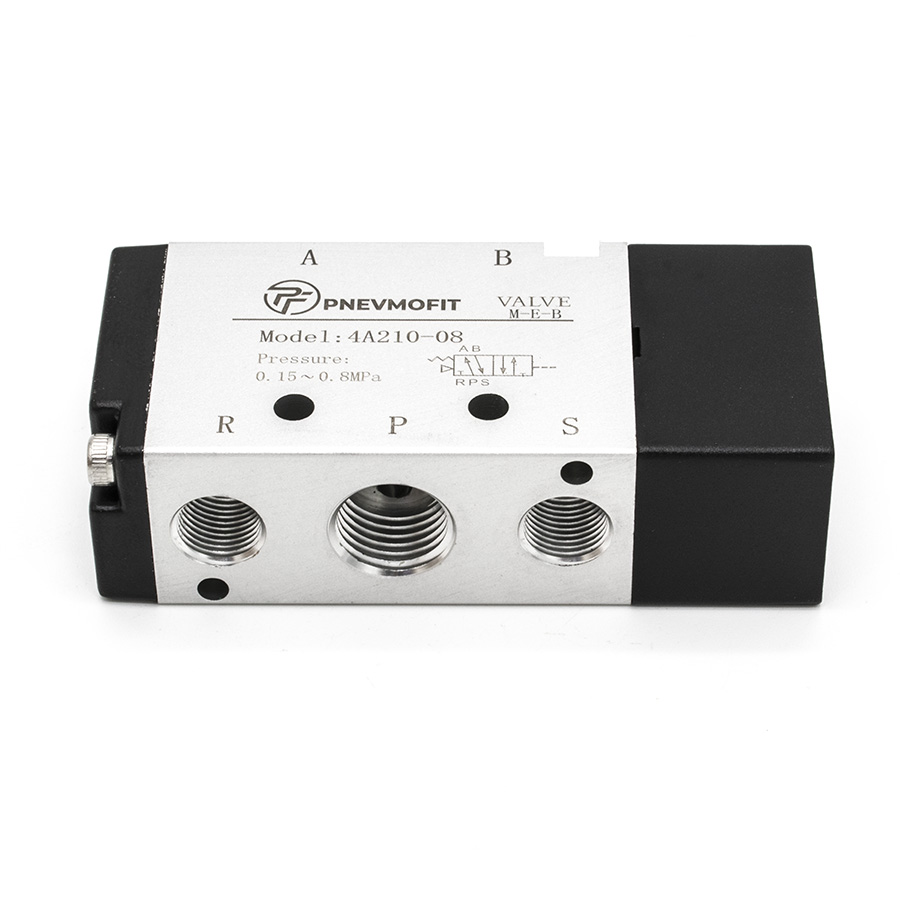

Пневматический распределитель серии 4A210-08 представляет собой устройство золотникового типа, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данный компонент соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и функциональные особенности:
- Схема функционирования: 5/2 линейно-позиционная (пятилинейный двухпозиционный).
- Тип управления: Пневматическое одностороннее с пружинным возвратом золотника в исходное состояние.
- Монтаж: Возможность индивидуальной установки или монтажа на групповую плиту (коллектор).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, уплотнения обеспечивают герметичность в соответствии с классом защиты.
Технические параметры:
Устройство рассчитано на работу со сжатым воздухом, прошедшим очистку через фильтр с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80). Эффективная площадь сечения составляет 16 мм², что обеспечивает коэффициент пропускной способности CV=0.89. Эксплуатационный диапазон давления варьируется от 0.15 до 0.8 МПа, при этом кратковременное максимальное давление может достигать 1.2 МПа. Распределитель сохраняет работоспособность в широком температурном диапазоне от -20 до +70°C и поддерживает высокую частоту циклов переключения — до 5 Гц.
