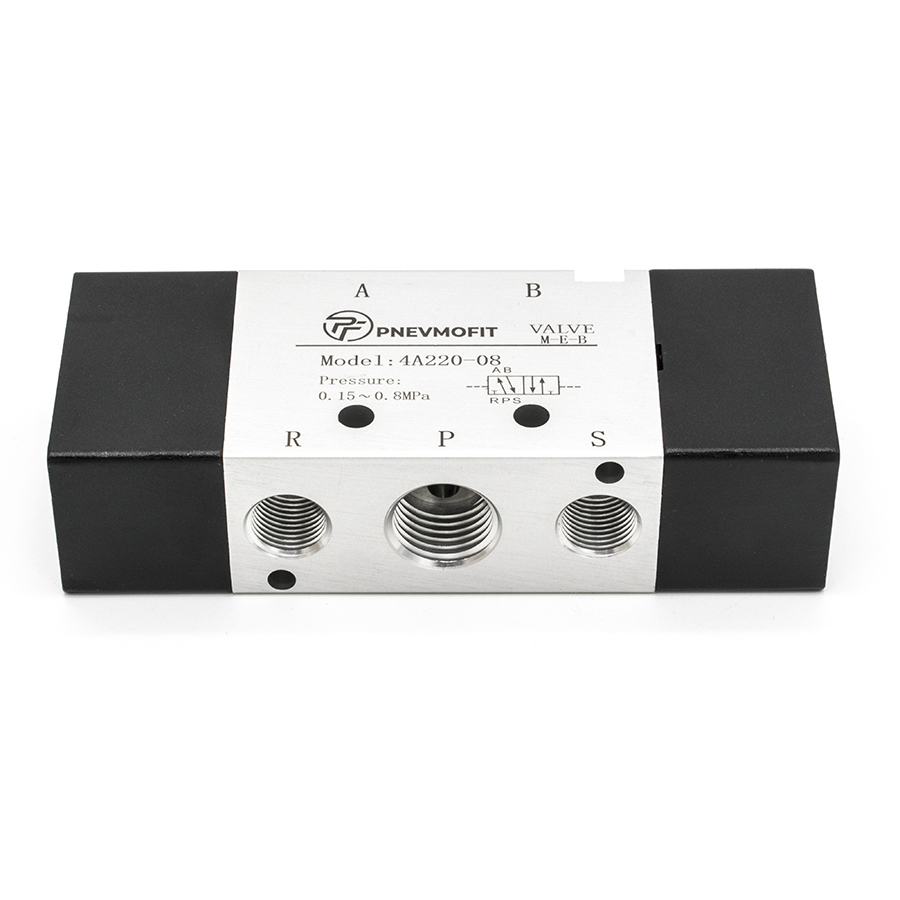

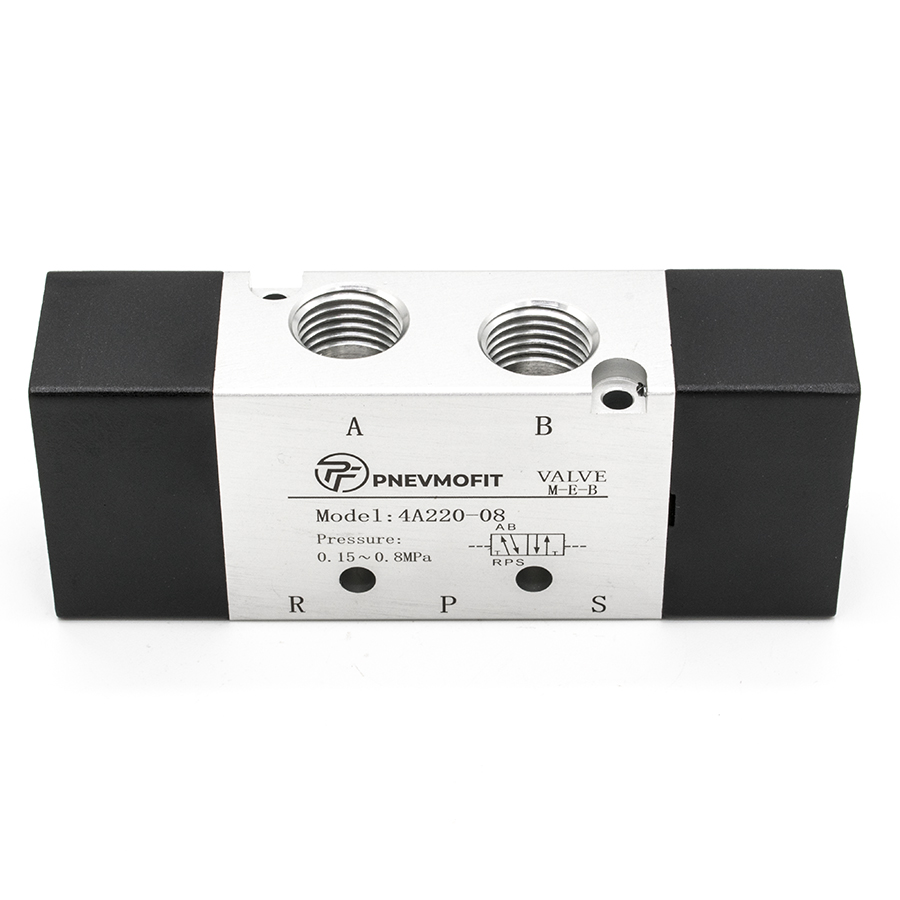

Техническое описание пневмораспределителя 4A220-08
Пневматический распределитель серии 4A220-08 представляет собой пятилинейный двухпозиционный (5/2) исполнительный механизм с двухсторонним пневматическим управлением. Устройство спроектировано для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 31051-2002 в части общих технических условий для пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Тип управления: Двухстороннее пневматическое (переключение осуществляется подачей управляющего сигнала на соответствующие пилотные порты).
- Рабочая среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с распылением масла, так и без него.
- Пропускная способность: Эффективная площадь сечения составляет 16 мм² (коэффициент пропускной способности CV=0.89), что обеспечивает высокую динамику срабатывания исполнительных механизмов.
- Температурный режим: Стабильное функционирование в диапазоне температур от -20 до +70°C.
- Частота циклов: Максимальная циклическая частота составляет 5 Гц (5 циклов в секунду).
Технические характеристики:
| Схема работы | 5/2 линейная/позиционная |
| Присоединительная резьба (вход/выход) | G1/4" |
| Резьба выхлопных портов | G1/8" |
| Диапазон рабочего давления | 0.15 – 0.8 МПа |
| Максимально допустимое давление | 1.2 МПа |
