Техническое описание пневмораспределителя 4A420-15

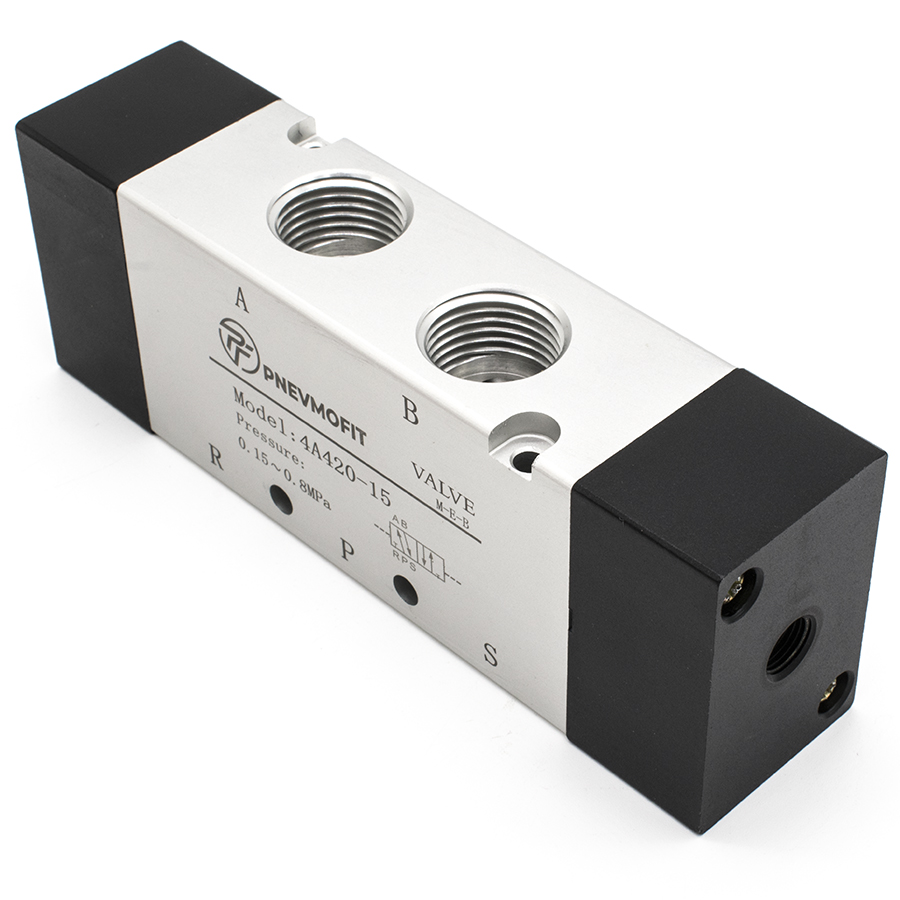

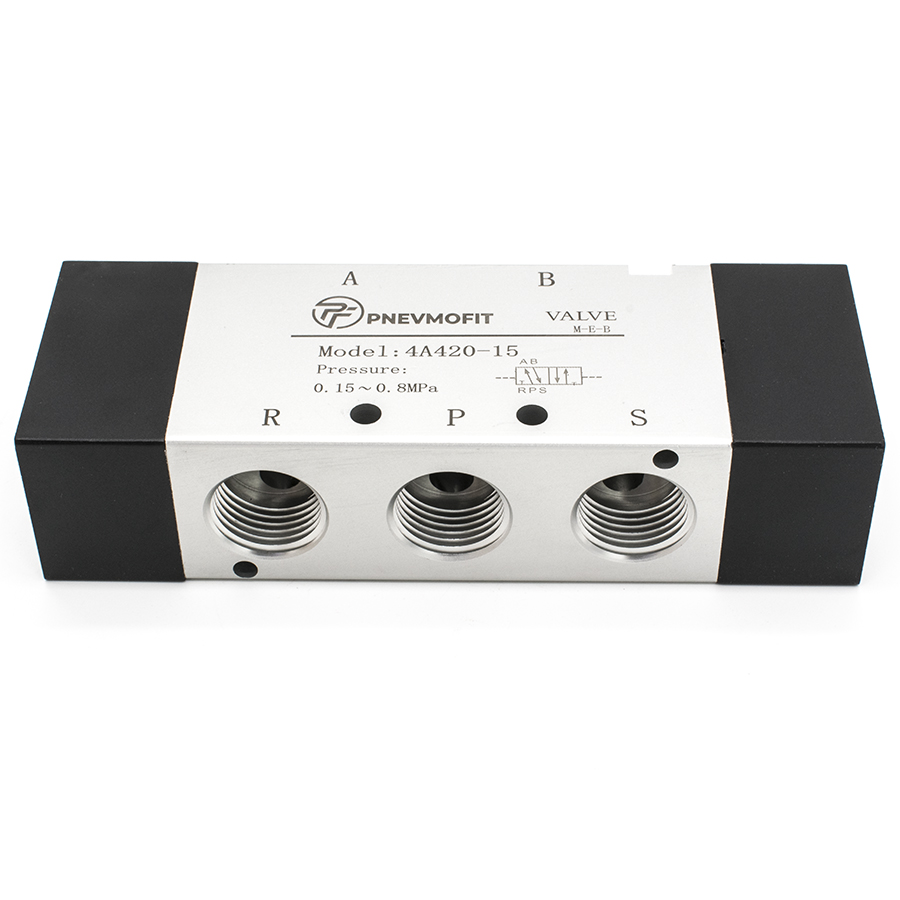

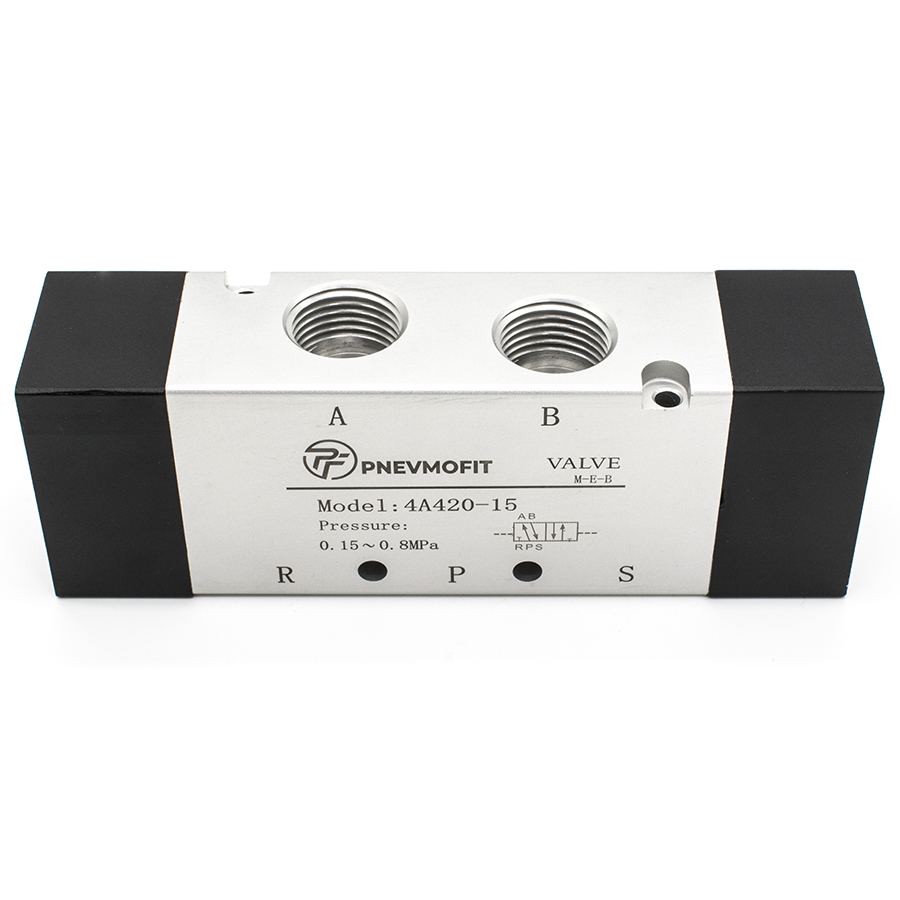

Пневмораспределитель серии 4A400 (модель 4A420-15) представляет собой устройство золотникового типа, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по рабочей схеме 5/2 (пятилинейный двухпозиционный) и оснащено двухсторонним пневматическим управлением.
Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования). Эксплуатация распределителя допускается в воздушных средах с тонкостью фильтрации не менее 40 мкм. Высокая пропускная способность обеспечивается эффективным сечением 50 мм², что соответствует коэффициенту CV=2.79.
Корпус устройства выполнен из коррозионностойких материалов, обеспечивающих стабильную работу при циклической нагрузке до 5 Гц. Присоединительные порты имеют резьбовой стандарт G1/2", что гарантирует надежную герметизацию соединений в диапазоне рабочих давлений от 0.15 до 0.8 МПа.
Основные эксплуатационные параметры:
- Тип управления: пневматическое (бистабильное);
- Климатическое исполнение: от -20 до +70°C;
- Степень защиты оболочки: IP65;
- Максимально допустимое давление: 1.2 МПа.
