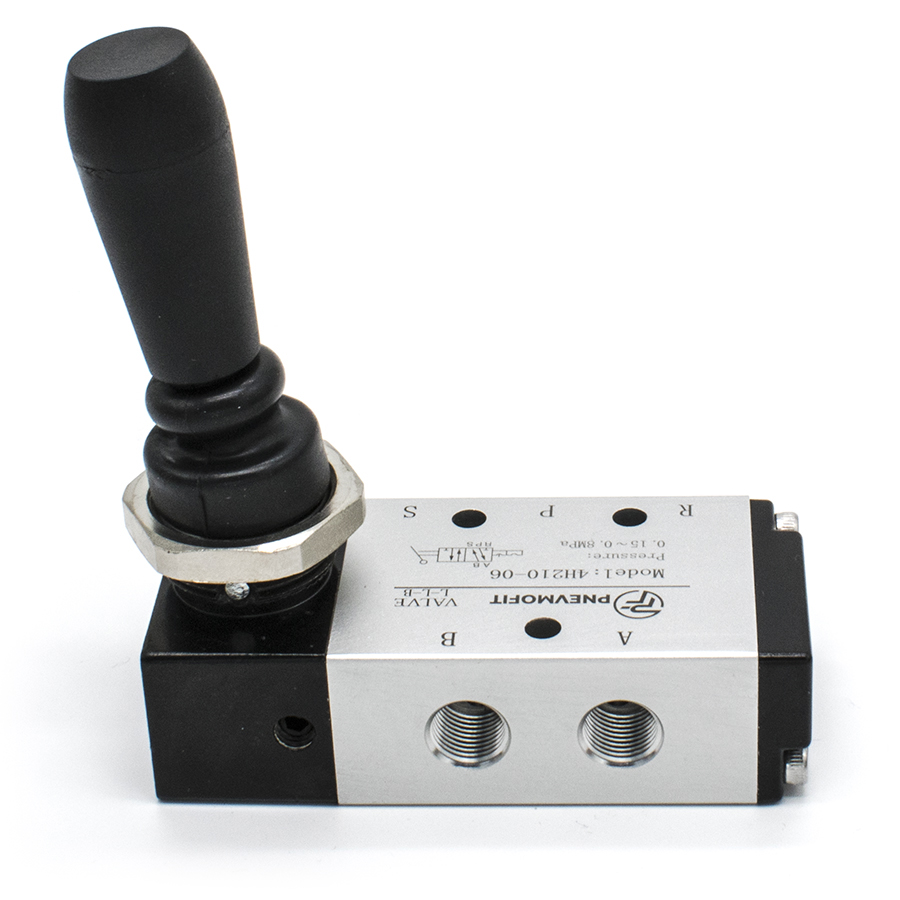

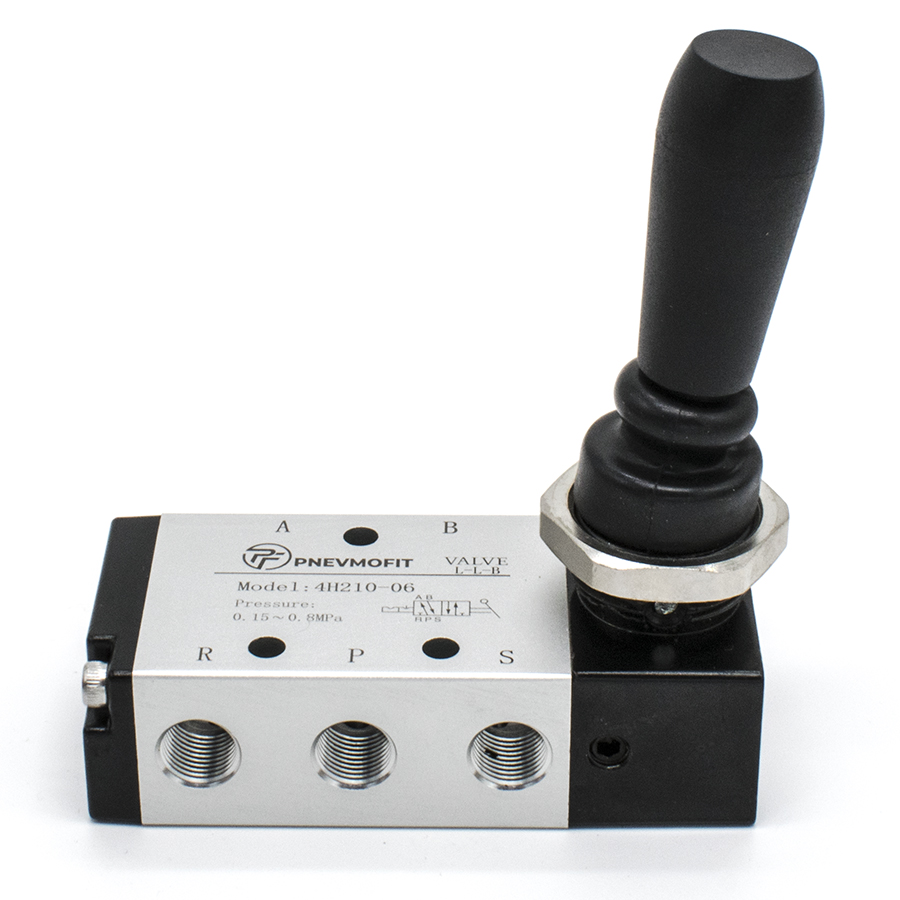

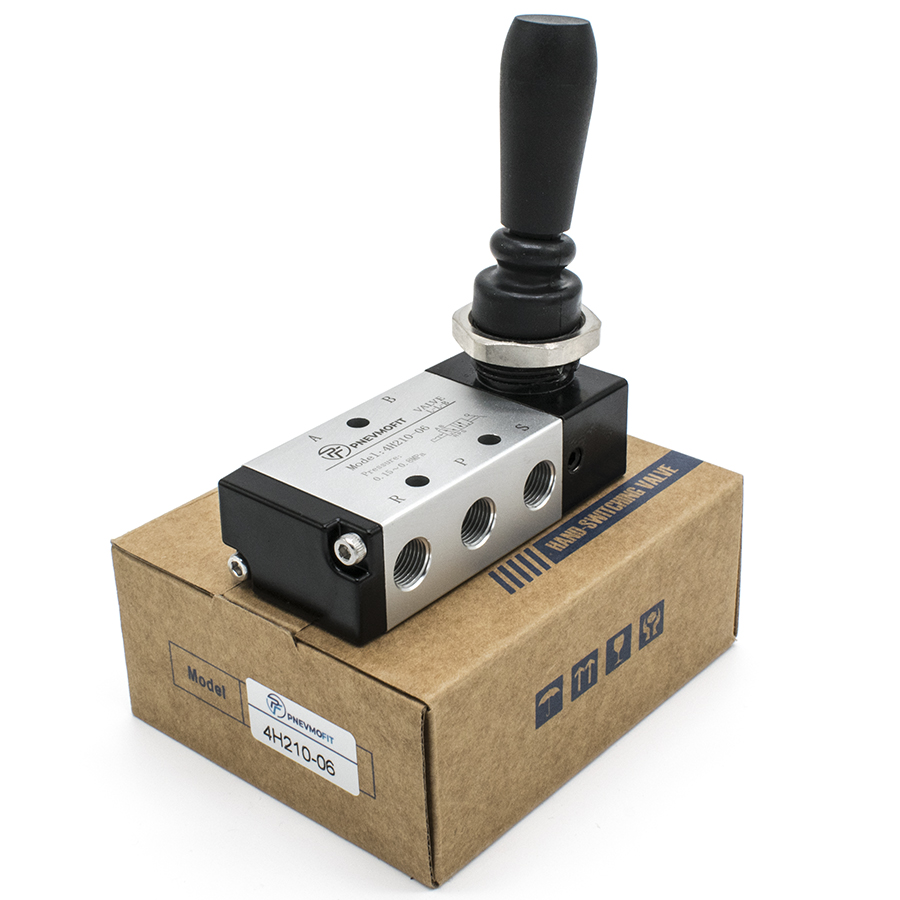

Техническое описание пневмораспределителя 4H210-06
Пневматический распределитель серии 4H210-06 представляет собой устройство направляющего действия с ручным управлением (рычажного типа). Предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение рабочих режимов осуществляется путем механического воздействия на рычаг, что обеспечивает изменение схемы соединения внутренних каналов с присоединительными портами.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: 5/2 линейный/позиционный с механической фиксацией положения рычага.
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм).
- Рабочее давление: 0 – 0.8 МПа (0 – 8 бар).
- Максимальное допустимое давление: 1.5 МПа (15 бар).
- Пропускная способность: Эффективная площадь сечения 14 мм² (коэффициент CV=0.78).
- Присоединительная резьба: Вход/Выход — G1/8", Выхлоп — G1/8".
- Материал корпуса: Высокопрочный алюминиевый сплав, устойчивый к коррозии.
- Температурный диапазон эксплуатации: от -20°C до +70°C.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 31051-2002 (Пневмоприводы. Общие требования к безопасности) и соответствует нормам ГОСТ 12.2.101-84 по обеспечению герметичности и надежности пневматических соединений в промышленных установках.
