Техническое описание пневмораспределителя 4L410-15

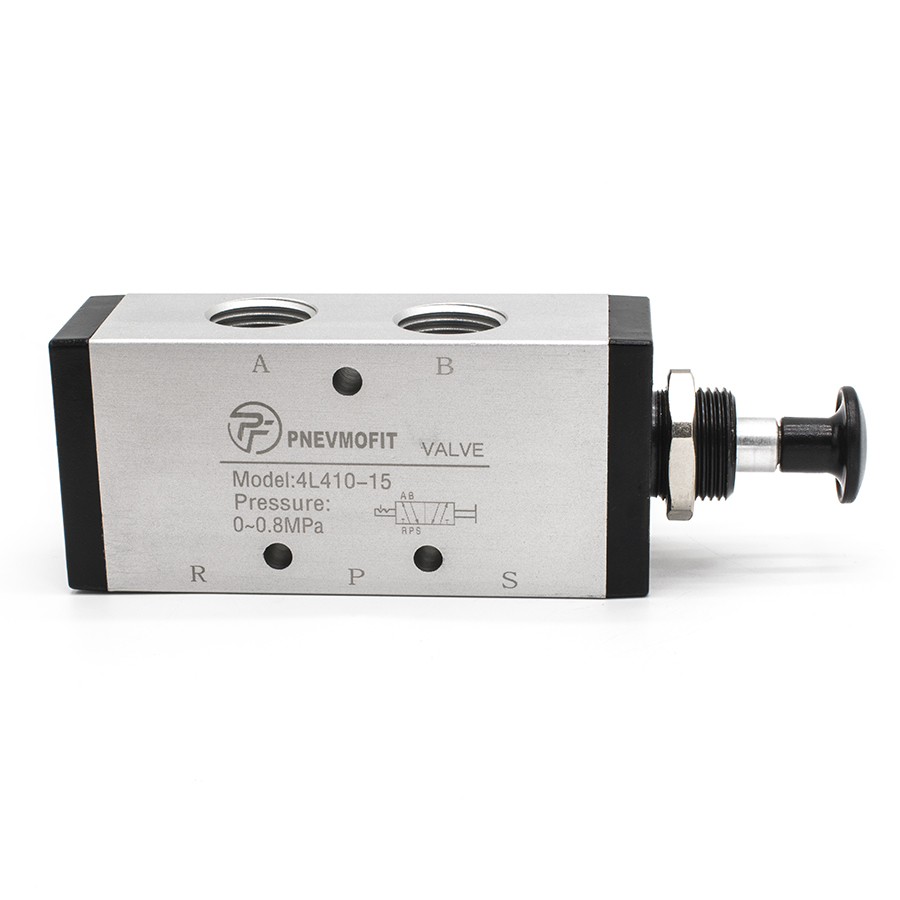

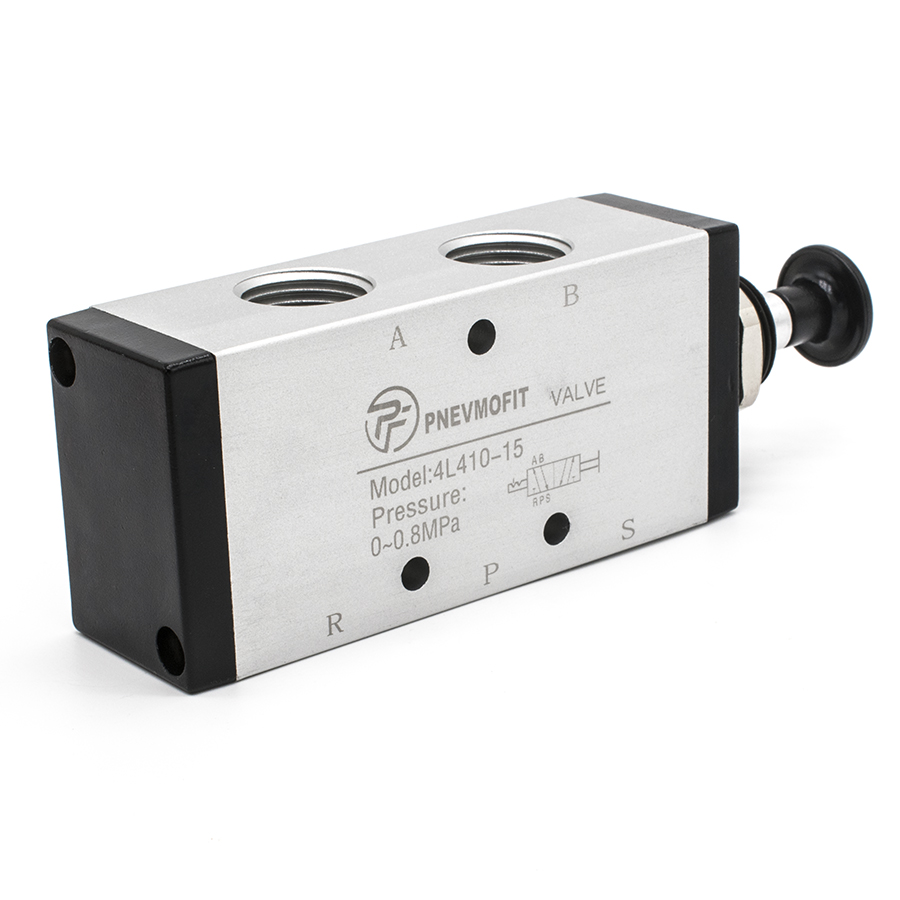

Пневматический распределитель серии 4L410-15 представляет собой устройство золотникового типа с ручным управлением прямого действия, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91, что гарантирует надежность и стандартизацию присоединительных размеров.
Конструктивные особенности и принцип работы
Распределитель выполнен по пятилинейной двухпозиционной схеме (5/2). Переключение рабочих каналов осуществляется посредством механического воздействия на рукоятку управления, которая жестко связана с золотником. Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства.
Технические характеристики:
- Тип распределителя: 5/2 (пятилинейный, двухпозиционный);
- Тип управления: ручное, прямого действия;
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм;
- Условный проход: G1/2";
- Диапазон рабочего давления: от 0 до 0.8 МПа (8 Бар);
- Температурный режим эксплуатации: от -20 °C до +70 °C;
- Материал уплотнений: NBR (нитрильный каучук).
Монтаж и эксплуатация

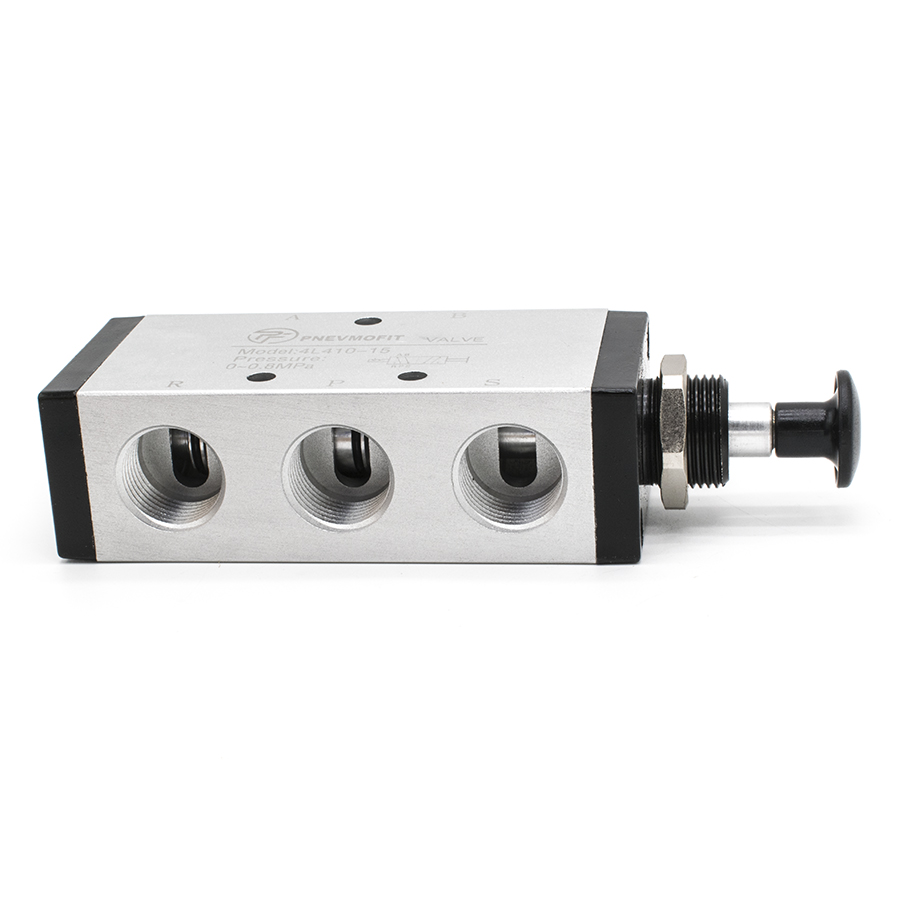

Присоединение пневматических линий осуществляется через резьбовые порты G1/2". Устройство может быть установлено в любом осевом положении. Эксплуатация должна производиться в соответствии с нормами ГОСТ 18460-91 и технической документацией на пневмосистему.
