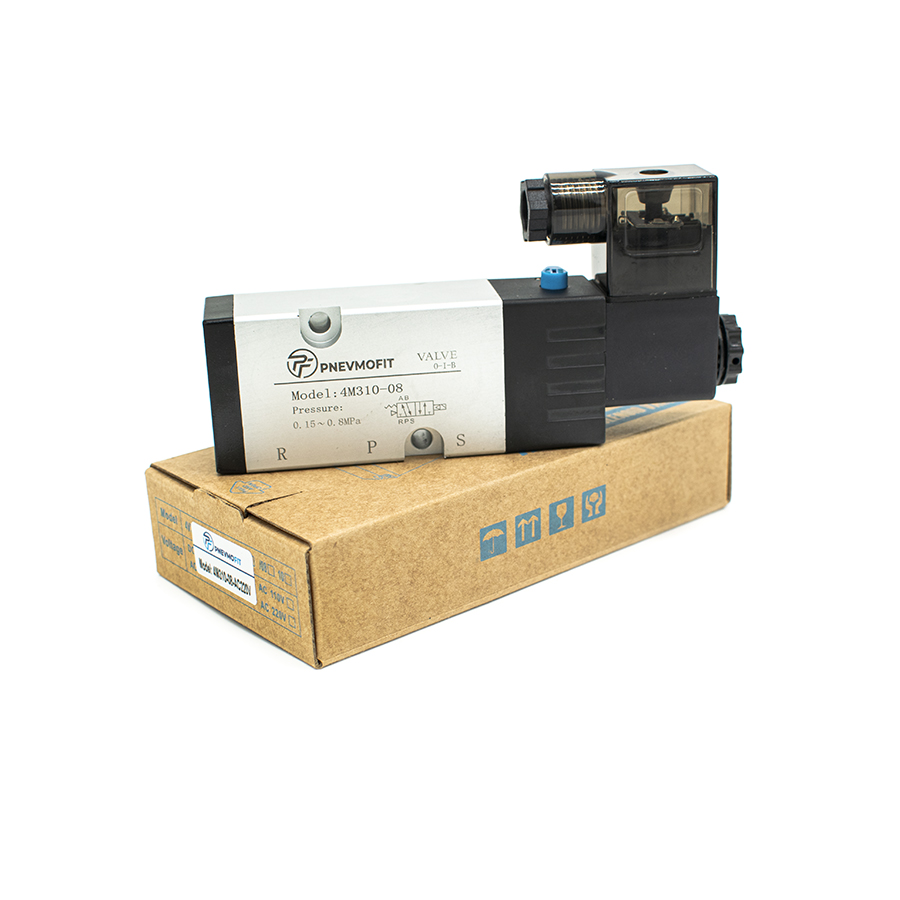

Техническое описание пневмораспределителя 4M310-08
Пневмораспределитель серии 4M310-08 представляет собой пятилинейный двухпозиционный (5/2) электропневматический клапан моностабильного типа с односторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция распределителя соответствует стандарту ГОСТ 31061-2011 (МЭК 60079-14:2007) в части общих требований к пневматическим приводам и устройствам управления.
Конструктивные особенности и принцип работы

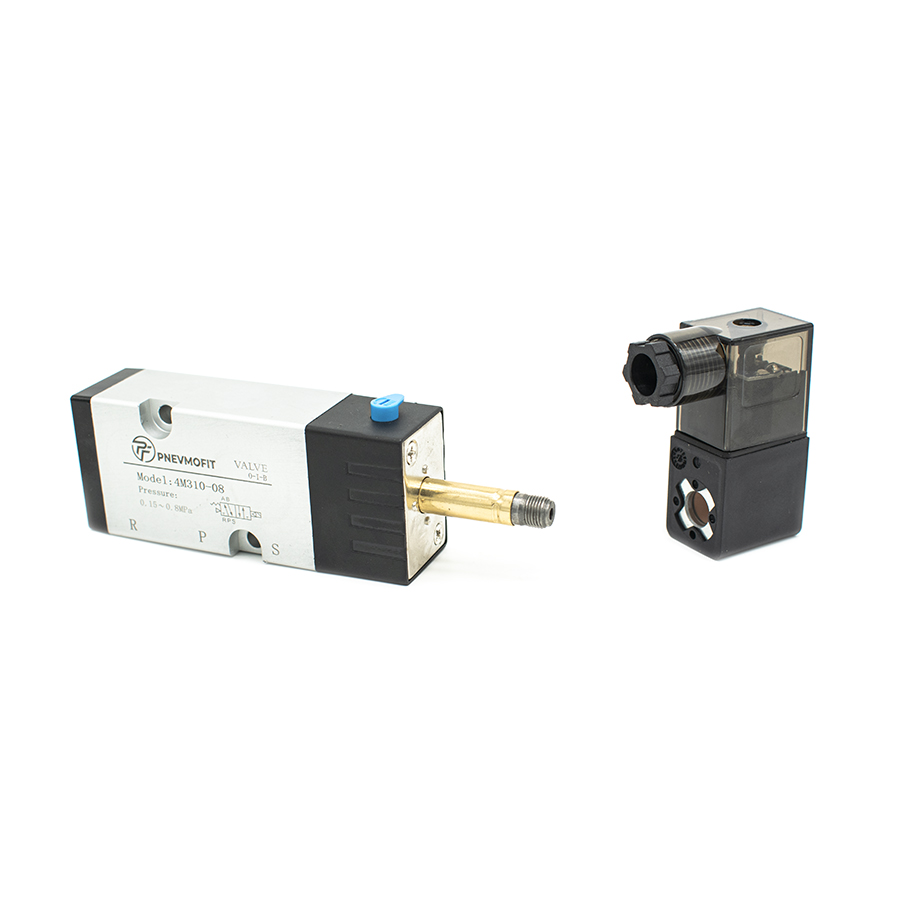

Аппарат выполнен в корпусе из высокопрочного алюминиевого сплава, обеспечивающего эффективный теплоотвод и коррозионную стойкость. Управление осуществляется посредством электромагнитной катушки (соленоида) с напряжением питания 220V AC. При подаче электрического сигнала происходит перемещение золотника, перенаправляющего поток рабочей среды. Возврат в исходное состояние обеспечивается механической или пневматической пружиной. Выходной интерфейс выполнен по стандарту NAMUR, что позволяет осуществлять прямой монтаж на пневмоприводы запорной арматуры.
Технические параметры эксплуатации
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Режим работы: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
- Герметичность и защита: Степень защиты оболочки соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Температурный диапазон: Стабильное функционирование узлов уплотнения в интервале от -20 °C до +70 °C.
