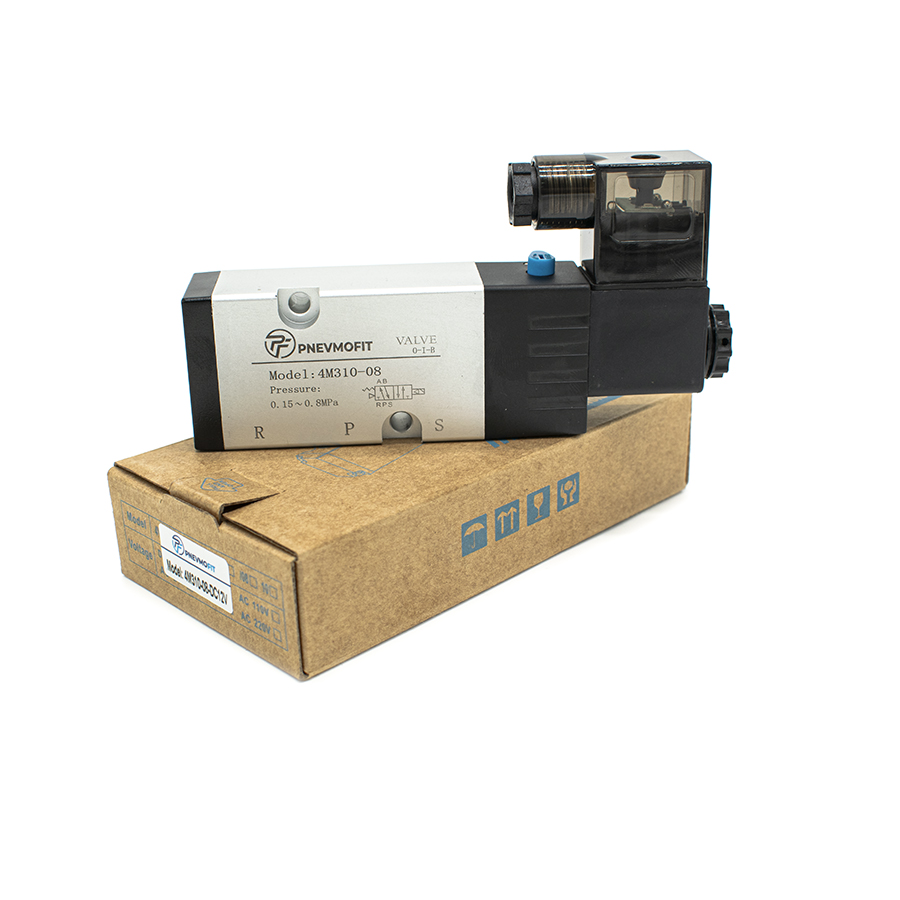

Техническое описание пневмораспределителя 4M310-08 DC12V
Пневмораспределитель серии 4M представляет собой устройство с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по пятилинейной двухпозиционной схеме (5/2) с моностабильным управлением (односторонний электромагнитный возврат).
Конструктивное исполнение соответствует стандарту ГОСТ 15150-69 в части климатического исполнения и категории размещения. Устройство оснащено интерфейсом NAMUR, что позволяет осуществлять прямой монтаж на пневмоприводы арматуры. Корпус из алюминиевого сплава обеспечивает высокую коррозионную стойкость и механическую прочность.
Технические характеристики:
- Тип распределителя: 5/2 линейный, моностабильный;
- Рабочая среда: Сжатый воздух, очищенный до 40 мкм (согласно ГОСТ 17433-80);
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое 1.2 МПа);
- Электромагнитная катушка: Напряжение питания 12V DC, потребляемая мощность 3W;
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение);
- Температурный диапазон: от -20 °C до +70 °C;
- Присоединительная резьба: G3/4";
- Частота срабатывания: до 5 циклов в секунду с минимальным временем отклика 0.05 сек.
Изделие соответствует требованиям безопасности и техническим регламентам, предъявляемым к пневматическому оборудованию высокого давления.
